Зимняя защита для водопровода: саморегулирующий греющий кабель

Какой греющий кабель для водопровода лучше выбрать – виды, различия, особенности монтажа

Резистивный греющий кабель

Этот тип проводника может состоять из одной или двух стальных токопроводящих жил, которые покрыты слоем изоляции, экранирующей защитой и наружной защитной оболочкой. Некоторые кабели имеют два слоя изоляции. Одножильные проводники отличаются некоторыми характерными особенностями:

  • Они нуждаются в подведении питания к обоим концам кабеля;
  • Создают очень сильное электромагнитное поле, которое является вредным для человеческого организма;

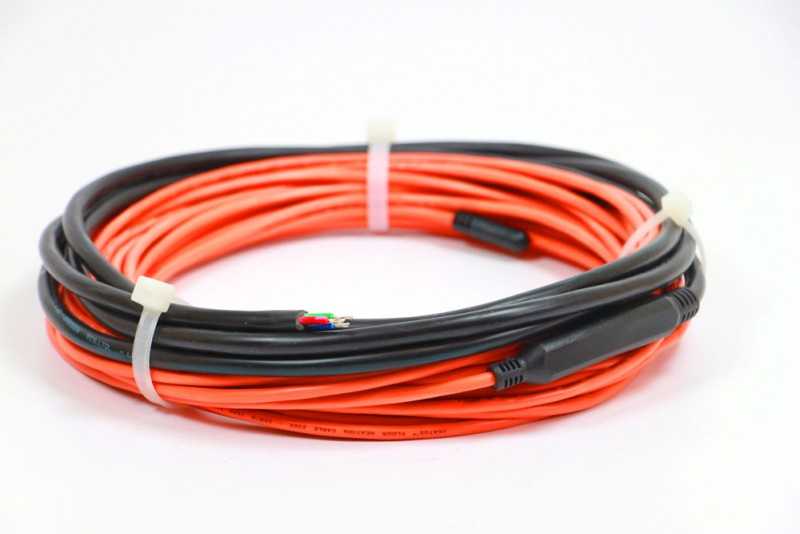

Двухжильные нагреватели включают в себя одну нагревательную и одну токопроводящую жилу, что отбрасывает необходимость подведения источника питания к двум концам. Это значительно облегчает процесс монтажа.


К общимпреимуществам резистивного кабеля можно отнести:

  • Высокую мощность;
  • Достаточную гибкость;
  • Доступную стоимость;
  • Долгий срок службы при надлежащих условиях эксплуатации и соблюдении особенностей монтажа.

Недостатки довольно значительные:

  • Строгое ограничение по длине. Резистивные проводники выпускают сразу фиксированной длины. Их категорически запрещается укорачивать самостоятельно. Подобные действия приведут к увеличению сопротивления из-за уменьшения длины, что в свою очередь приведет к перегреванию и выходу из строя;
  • При чрезмерном скоплении грязи и мусора в месте прокладки кабеля или при наличии мест, где кабель перекрещивается сам с собой, перегрев и выход из строя неизбежен;
  • Из-за того что кабель нельзя резать, становится невозможным выполнить локальный ремонт даже в случае, когда поврежден небольшой участок. Замене будет подлежать кабель полностью;
  • Теплоотдача остается постоянной по всей длине нагревателя. Иногда это приводит к перегреванию кабеля на отдельных участках или его быстрому нагреву;
  • Использование терморегулятора является обязательным. Это необходимо для того, чтобы иметь возможность постоянно контролировать температуру и не допускать перегревания проводника. Этот нюанс делает резистивный кабель не очень удобным для использования в местах, доступ к которым ограничен.

Усовершенствованной версией резистивного кабеля является зональный резистивный кабель. Его ключевое отличие заключается в том, что он поделен на мелкие зоны. Это дает возможность самостоятельно регулировать длину кабеля и выполнять местный ремонт или замену. Его стоимость немного выше. При монтаже также следует использовать температурные датчики, а во время эксплуатации следить за тем, чтобы вокруг кабеля не скапливался мусор.

Выбираем мощность

Очевидно, что для разных целей требуются устройства разной мощности. Выбрать, какой кабель подходит для ваших нужд, довольно просто, достаточно свериться с нашей таблицей.

Для установки поверх трубы:

Мощность кабеля Диаметр трубы
40 Вт/м до 150 мм
30 Вт/м до 100 мм
24 Вт/м до 50 мм
16 Вт/м до 32 мм

Нагревательные кабели представлены моделями с заземлением и без него

Для внутреннего монтажа:

Мощность кабеля Диаметр трубы
16 Вт/м от 80 до 200 мм
13 Вт/м до 80 мм

Внутренняя установка обогревающего кабеля обеспечивает небольшую экономию электроэнергии

Данные приведены для обычной европейской зимы. Если в вашем регионе термометр нередко опускается ниже -30 °С, лучше выбирать саморегулирующийся кабель с дополнительным запасом мощности.

Принцип работы

Принцип работы саморегулирующегося проводника заключается в движении электроэнергии по нагревательным жилам. В результате чего, происходит увеличение температуры, а следовательно и сопротивления.

Рассмотрим принцип работы кабеля:

  1. Саморегулирующая матрица — большое количество сопротивлений, которые включены параллельно между греющими жилами, при подаче напряжения нагреваются. Это приводит к расширению материала, что нарушает контакты между токопроводящими частицами, тем самым уменьшается  объём поступаемого тока и теплоотдача.
  2. При смене температурного уровня обогреваемого участка, меняется сопротивление матрицы, и количество тепла, которое отдаёт нагреватель.

9. Выбор производителя

Чтобы греющий кабель прослужил вам не один-два года и соответствовал заявленным параметрам, необходимо приобретать продукцию проверенных торговых марок. Только в этом случае расходы на его покупку будут оправданы. Заслужили доверие следующие производители:

  • Thermo Industri AB – шведский производитель, который является одним из самых крупных в Европе. Уже довольно долгое время компания специализируется именно на выпуске кабельных систем отопления. Такая узкая направленность может гарантировать надлежащее качество продукции и ее надежность. Производственные линии представлены современным оборудованием. Применение современных технологий позволяет производить безопасные в эксплуатации обогревательные системы;
  • Eltrace – французский производитель, который придерживается двух основных критериев готовой продукции – качество и доступная стоимость. Компания выпускает саморегулируемый тип кабеля, который в зависимости от области применения включает две линейки. Tubes-heat – для бытовых и промышленных трубопроводов. Traceco – для любого вида обогревательных систем;
  • Thermon и Raychem — торговые марки, родиной которых является США. К преимуществам их продукции относятся – безопасность и надежность, экономичное потребление электроэнергии, удобный монтаж. Стоит отметить, что саморегулируемый кабель этих фирм имеет сертификат контроля качества международного образца;
  • Devi – производитель из Дании, чья продукция отличается высоким качеством. Изначально компания специализировалась на выпуске нагревательных элементов для промышленных нужд. Но уже в начале 60-х годов была выпущена одна из первых систем обогрева на основе электрического кабеля. Компания имеет большой опыт, что обеспечивает высокую надежность их продукции.

Статья написана для сайта remstroiblog.ru.

Комплект или на отрез?

Есть два варианта покупки кабеля: на отрез и в комплектах. Разницы в конечной стоимости практически нет.

Кабели на отрез больше подходят тем, кто любит делать все самостоятельно. К отрезному кабелю нужно купить комплектующие, затем муфтировать его. После этого необходимо подготовить кабель-проводник к соединению с греющим кабелем и провести еще ряд манипуляций с муфтой. Для работы понадобятся плоскогубцы, обжимка, фен, строительный скотч.

Видео: муфтирование греющего кабеля внутрь трубы

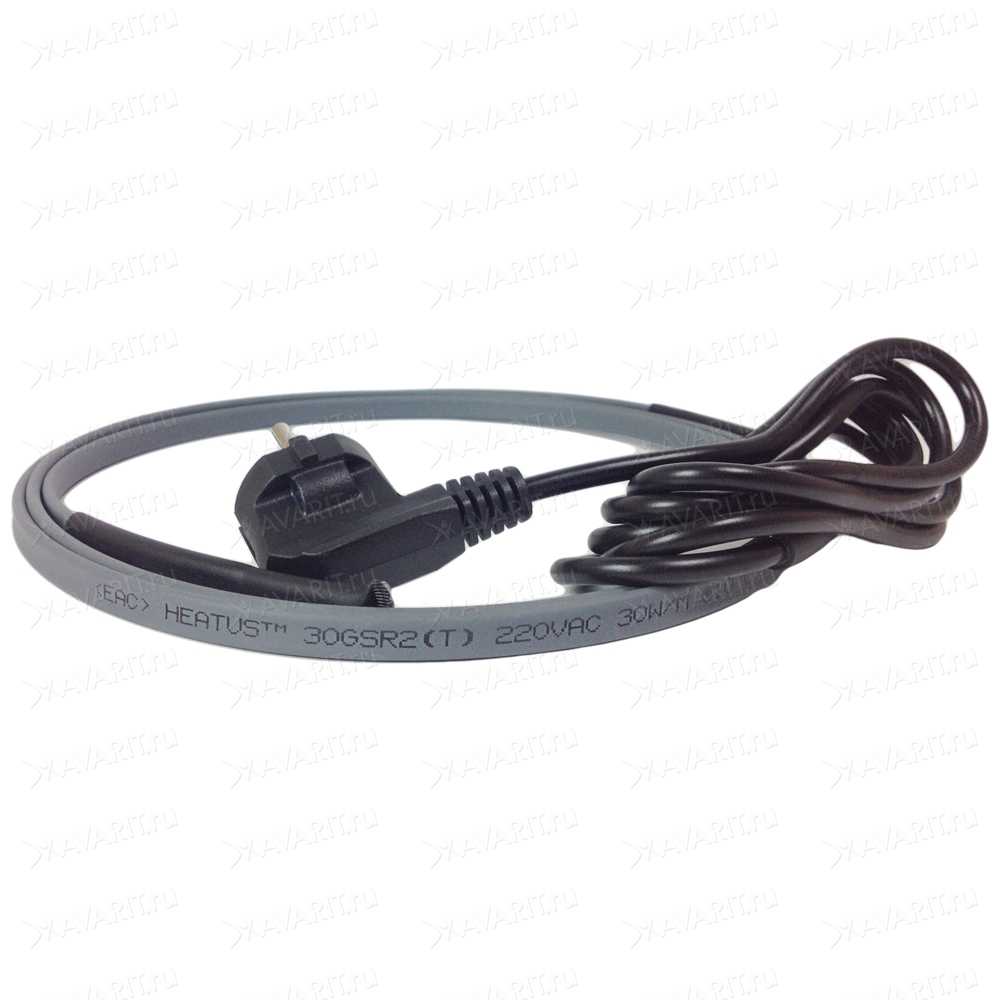

Готовые комплекты не требуют никаких манипуляций, кроме непосредственно установки.

Особенности монтажа

Монтаж саморегулирующегося греющего кабеля – процесс сложный, требующий специальных знаний. Есть два варианта установки обогрева: снаружи трубы и внутри.

Наружная проще и дешевле. В этом случае кабель прокладывается вдоль трубы. Для крепления используют пластиковые хомуты. Сверху трубу необходимо утеплить. Если этого не делать, придется использовать кабель большей мощности.

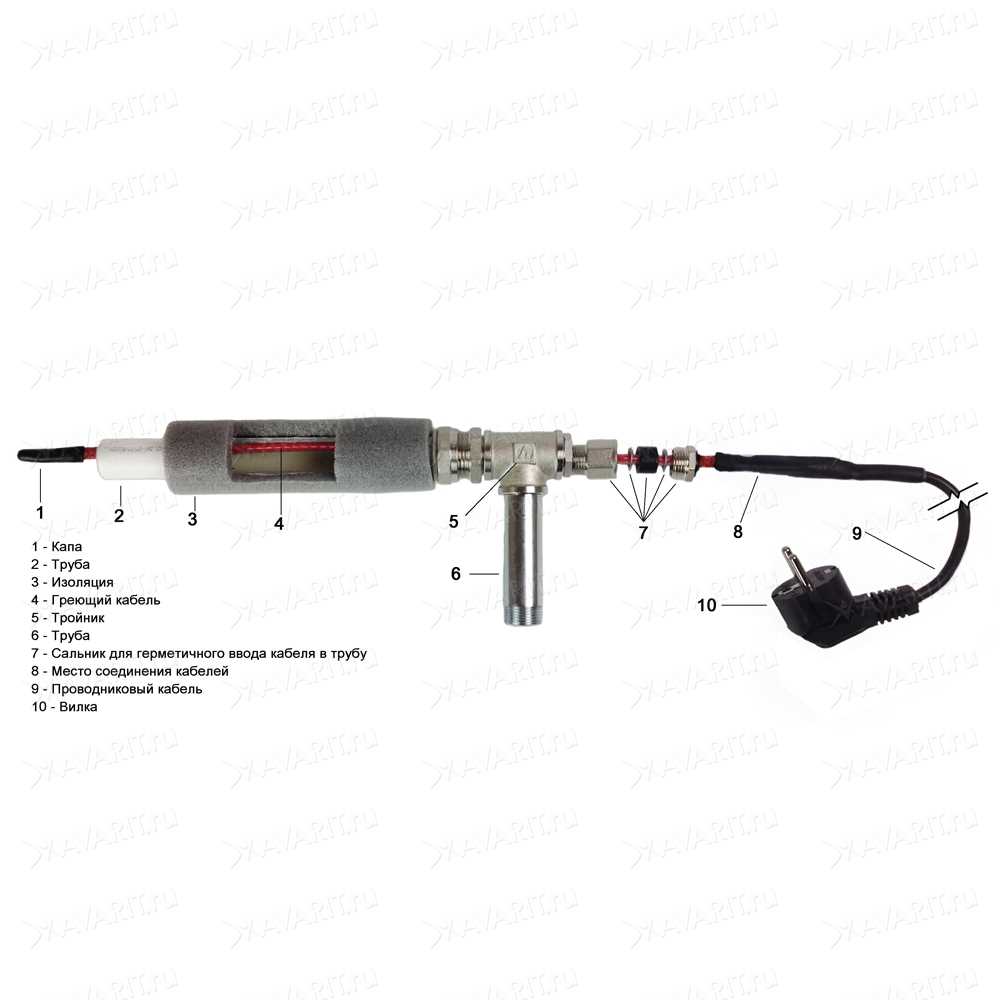

Прокладывание внутри трубы — это более сложный способ. Для его осуществления применяется специальная муфта. Она устанавливается на трубу, в которой делается отверстие. Через него кабель заводится внутрь. Материалы должны применяться только качественные. Попытка сэкономить может привести к протечкам водопровода.

До какой температуры нагревается греющий саморегулирующийся кабель в первом и во втором случаях? При наружной установке возможен перегрев и даже повреждение трубы. При внутренней прокладке это маловероятно, так как происходит непрерывное охлаждение кабеля водой. В любом случае необходима установка устройств терморегулирования.

При монтаже особое внимание уделяется заделке и гидроизоляции свободного конца кабеля. Если внутрь попадет влага, весь нагревающий элемент выйдет из строя

Ремонту он уже не подлежит.

Греющий кабель для водопровода своими руками

Для обустройства водяных магистралей на дачных участках или при прокладке труб для полива огорода можно использовать кабель самодельного типа. В основе конструкции лежит полевой телефонный кабель типа П-274М (имеющий прозвище “полевка”).

Шнур имеет жесткую металлическую жилу и прочный изолятор, что позволяет использовать материал для внешнего и внутреннего обогрева трубопроводов. Применять кабель для магистралей водоснабжения жилого дома не рекомендуется. Поскольку используемый изолятор не относится к пищевым материалам.

Если предполагается провести кабель в трубе, то полевой провод разделяется на жилы, которые затем складываются и свиваются в общий шнур. Герметичный ввод обустраивается при помощи гибкого шланга или иного резинотехнического изделия, дополнительная защита обеспечивается герметиками или эпоксидной смолой.

При установке кабеля поверх трубы разделение на жилы не требуется, шнур наматывается по спирали, а затем подключается к бытовой сети.

Все соединения электрической проводки изолируются и защищаются от проникновения влаги, в цепи коммутации предусматривается защитный предохранитель. Установка самодельного обогревателя предохраняет трубы от обледенения и снижает образование конденсата на внешней поверхности.

В результате металлические трубопроводы имеют увеличенный срок эксплуатации, что позволяет снизить затраты на содержание водопровода на приусадебном участке.

Смотрите видео, как простой провод сделать тёплым:

Как подобрать кабель по мощности?

Если сказать просто, то для каждого градуса ниже 0 берется 1 Вт мощности. То есть, если канализационная труба должна функционировать при температуре -10°С, то мощность кабеля должна составлять не менее 10 Вт/м (имеется ввиду, что температура трубы будет не 0°С, а положительная, например, +3 — +5°С). Однако это довольно усредненные показатели и для более точного расчета нужно пользоваться специальными калькуляторами, которые учитывают теплопотери материала трубы (металл или пластик), длину трубопровода, есть ли дополнительная теплоизоляция, монтаж провода и вырабатываемую им температуру. Кабели разных производителей при одинаковой выходной мощности могут выдавать разную температуру. Например, один провод при мощности в 10 Вт/м выдает максимальную рабочую температуру в 65°С, а другой при той же мощности 75°С.

В паспорте товара обычно указывается номинальная выходная мощность кабеля, а также максимальная температура обогрева (воздействия). Выше вы можете видеть вырезку характеристик саморегулирующихся кабелей одного из производителей. Из нее можно узнать, какой провод для каких целей можно использовать. Подобные данные указывает практически каждый производитель.

Производители нагревательных кабелей

Потребность в обогреве жилища и инфраструктуры востребована для жителей северных регионов, поэтому данная технология и материалы пришли к нам от туда.

На мировом рынке немало компаний, которые занимаются производством термокабелей. Ниже подробнее представлены самые популярные, выпускающие продукцию высокого качества:

  1. Ensto (EFPO10, TASH0.05) — страной производителем является Финляндия. Выпускает самонагревающийся кабель, который отвечает последним требованиям инновации. Изделия легки в монтаже, и имеют улучшенную конструкцию.
  2. Nelson — линейка моделей выпускаемых американской компанией довольно большая (CLT; LT; LLT; HLT; SLT-2; QLT; HLT; NC). Продукция имеет продолжительный срок службы, и обладает постоянными, повышенными характеристиками при эксплуатации.
  3. Lavita — южнокорейская компания. Три основные модели выпускаемые ей:
  • HPI 13-2 CT — длительная, бесперебойная работа;
  • GWS 10-2 — энергоэффективная производительность;
  • VMS 50-2 CX (CT) — модель с повышенной устойчивостью к нагрузкам из вне.
  1. DEVI — датская компания. Большой модельный ряд (DEVIflex, DEVIsnow, DEVIiceguard, DEVIpipeguard, DEVIhotwatt), все виды с 20-ти летней гарантией — замена и переустановка пришедшего в неисправность кабеля. Кроме того, продукция славится высокой производительностью и быстродействием. С успехом используется как для наружных, так и для внутренних систем обогрева.
  2. FreezStop — производитель Россия, эту продукцию также нельзя оставить без внимания. Все модели (FreezStop, Freezstop Inside, Freezstop Simple, FreezStop-Lite) высокого качества, и подходят для разных систем.

Следует отметить и Шведский обогреватель SVK 20 с мощностью 1645 Вт, предназначен как для тёплых полов, так и для обогрева водопроводов.

Как видите, ассортимент саморегулирующихся кабелей для обогрева труб огромен, и на какой модели остановить свой выбор решать вам. Главное, чтобы изделие подходило по эксплуатационным характеристикам к вашей системе.

Зачем нужен греющий кабель?

Резонно возразить, что можно легко обойтись и без обогрева водопровода. Достаточно узнать уровень промерзания грунта в районе, а затем, опираясь на показатели, вырыть траншею необходимой глубины. Обычно это 1,5-1,7 м для средней полосы в зависимости от типа грунта.

Зарытые на такой глубине и утепленные трубы не замерзают, так как окружающий грунт имеет положительную температуру (предположим, +2-4°С).

Однако не все так просто. На заболоченных участках или на территориях, близких к водоемам, нередкое явление – высокий уровень грунтовых вод. Это значит, что в период половодья или таяния снегов коммуникации будут затоплены, что негативно скажется на их функциональных свойствах.

Если трубы зарывать всего на полметра, но при этом подключить электрический кабель и произвести правильную теплоизоляцию, то глубоких канав рыть не придется.Случается так, что суровыми зимами промерзают даже заглубленные участки. Проживание в доме без автоматической подачи воды из скважины становится менее комфортным, а порой и невозможным. Приходится проводить авральные ремонтные работы

Не будем забывать и про критические зоны, наиболее подверженные воздействию холода – места ввода трубопровода в дом. Если здание построено на свайно-винтовом фундаменте, то под ним находится открытый участок трубопровода, который легче всего утеплить именно нагревающим кабелем.

Вывод: если есть техническая возможность прокладки нагревательной системы для водопровода, нужно обязательно ею воспользоваться, хотя бы ради подстраховки от промерзания.

При обращении в специализированную компанию вы можете столкнуться с некоторым разнообразием предложений. Разберемся с ассортиментом.

Что собой представляет саморегулирующийся греющий кабель

Саморегулируемый кабель — это тот же электрический проводник, но усовершенствованная его модель. По устройству он более сложный, чем обычный провод.

Греющий регулирующий кабель — полимерная матрица, с помощью неё, под влиянием внешних температур, происходит смена сопротивления, соответственно количества тепла, которое он выделяет.

Нагревательный элемент — две луженые медные жилы, которые покрыты графитовым пластичным составом, с добавлением полупроводникового полимера. Так образуется саморегулирующаяся матрица, которая замыкает медные жилы.

Нагревательный элемент изолируется фторполимерным термопластом, который так же защищает его от влаги. Далее идёт медная экранированная оплётка, она оберегает от механического воздействия, выступает в качестве заземления.

Наружная оболочка изготавливается из различного материала. Каждый вид предназначен для конкретных эксплуатационных условий. При стандартных условия — полиолефиновый пластик, если среда агрессивная — фторполимер.

Обрабатывается матрица и оболочка провода путём радиационной сшивки.

Необходимо ли последующее утепление обогреваемого трубопровода?

Еще один актуальный вопрос при организации системы обогрева труб – нужна ли последующая теплоизоляция обогреваемого трубопровода? Если вы не хотите греть воздух и эксплуатировать кабель на предельной мощности, то изоляция однозначно необходима. Толщина изоляционного слоя выбирается в зависимости от того, где расположены трубы и какие минимальные температуры свойственны вашему региону. В среднем, для изоляции труб, которые расположены в грунте, используют утеплитель толщиной 20-30 мм. Если трубопровод надземный – минимум 50 мм

Очень важно подобрать «правильный» утеплитель, который не потеряет своих свойств даже по истечении нескольких лет

  • Не рекомендовано использовать минеральные ваты в качестве изоляционного материала. Они не предназначены для использования в условиях повышенной влажности, а при намокании моментально теряют свои свойства. Кроме этого, если влажная вата замерзнет, то при повышении температуры, она рассыпается и превращается в труху;
    Также не всегда подходят материалы, которые способны сжиматься под действием тяжести. Это касается поролона или вспененного полиэтилена, которые при сжатии теряют свои свойства. Допустимо использовать подобные материалы, если трубопровод проходит в специально обустроенной канализации, где на него просто не может ничего давить;
    Если трубы проложены в грунте, нужно применять жесткую теплоизоляцию «труба в трубе». Когда поверх отапливаемых труб и греющего кабеля одевается еще одна жесткая труба большего диаметра. Для дополнительного эффекта или в случае эксплуатации в суровых условиях, можно обмотать трубы тем же вспененным полиэтиленом, а затем одеть наружную трубу;
    Допустимо использовать пенополистирол, который представляет собой фрагменты труб разной длины и диаметра. Он обладает высокими теплоизоляционными свойствами, не боится воздействия влаги и способен выдерживать некоторые нагрузки, в зависимости от плотности. Такой утеплитель часто называют «скорлупой».

Саморегулирующийся кабель

Саморегулирующийся кабель состоит из двух токопроводящих жил (1), полимерной греющейся матрицы (2), изоляции (3), экранирующей оплетки (4) и защитного термостойкого слоя (5). Кабель способен самостоятельно изменять температуру нагрева и соответственно выходную мощность на разных участках. Как это происходит? При снижении температуры окружающей среды понижается сопротивление матрицы, а количество путей прохождения тока увеличивается, за счет чего увеличивается нагрев и отдача тепла. И наоборот, при повышении температуры «за бортом», сопротивление матрицы увеличивается, а ее нагрев и выходная мощность практически падает до нуля.

Благодаря такому принципу работы провод не греется постоянно на максимальной мощности, а экономит электроэнергию, подогревая только нужные участки. КПД изделия гораздо выше, чем у резистивного. Однако важен следующий момент: так как у саморегулирующегося провода нет термостата, то температуру окружающей среды, при которой он будет начинать нагреваться, необходимо уточнять у продавца, так как разные модели могут иметь разный температурный порог.

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.

Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.

В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

  • высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
  • фиксированная длина – нельзя ни увеличивать, ни укорачивать;
  • невозможность замены перегоревшего участка – менять придется полностью;
  • отсутствие регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.

Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.

Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально (+)

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который “привязан” к уличной температуре.

Выбираем производителя: Европа, Корея или США?

Сейчас на российском рынке представлено множество американских, европейских и корейских марок. При этом цена на изделия может различаться разительно. Значит ли это, что более дешевый кабель будет хуже дорогого? Не обязательно.

Так, сегодня в России большой популярностью пользуются изделия из Южной Кореи. Их стоимость намного ниже, чем у европейских аналогов, однако качество у некоторых южнокорейских брендов ничуть не хуже. Например, изделия под торговой маркой Heatus уже прочно закрепили за собой хорошую репутацию. Среди достоинств кабелей Heatus можно выделить:

  • действительно доступные цены;
  • высокое качество использованного сырья;
  • большой выбор моделей и готовых комплектов (различаются мощность, способ монтажа);
  • прочность и долговечность;
  • высокий уровень безопасности.

В общем, если у вас нет желания переплачивать за европейский бренд – присмотритесь к греющим кабелям из Кореи.

Сейчас на российском рынке представлено множество американских, европейских и корейских марок

Какие параметры влияют на выбор?

Перед тем как приобрести нужное количество кабеля, необходимо четко определиться, какой тип подойдет именно для ваших нужд. Все разнообразие этого продукта различается по пяти основным признакам:

  • По типу – кабель может быть саморегулируемым либо резистивным. При этом принцип действия у обоих нагревателей одинаковый. Нагрев происходит за счет тока, который протекает по внутренним жилам;
  • По материалу внешней изоляции. От этого критерия зависит возможность применения при тех или иных условиях. Например, для организации системы отопления канализации либо водостоков, необходимо выбирать кабеля с полиолефиновым покрытием. Для кабеля, который будет монтироваться на кровлю или использоваться в промышленных нуждах, где необходима дополнительная защита от воздействия ультрафиолетовых лучей, существует фторполимерная изоляция. Если кабель прокладывается во внутренней полости водопроводных трубы, то лучше выбирать пищевое покрытие, то есть изоляцию из фторпласта. Это предотвратит изменение вкуса воды, что иногда имеет место быть;
  • Отсутствие или наличие экрана (оплетки). Оплетка делает изделие более крепким, устойчивым к различным механическим воздействиям, помимо этого экран выполняет функцию заземления. Отсутствие этого элемента говорит о том, что перед вами товар, относящийся к бюджетной категории;
  • По температурному классу – различают низко-, средне- и высокотемпературные нагреватели. Этот показатель очень важен при обустройстве отопительной системы для водопровода и водостока. Низкотемпературные элементы нагреваются до температуры +65°С, по мощности не превышают 15 Вт/м и пригодны для обогрева труб маленького диаметра. Среднетемпературные проводники нагреваются максимум до +120°С, мощность достигает 10-33 Вт/м, применяются для предотвращения замерзания труб среднего диаметра или для обогрева кровли. Высокотемпературные термокабели способны нагреваться до +190°С и имеют удельную мощность от 15 до 95 Вт/м. Такой тип целесообразно применять в промышленных целях либо при наличии труб большого диаметра. Для бытового применения подобные проводники считаются чересчур мощными и дорогими;
  • По мощности. Мощностные характеристики теплоносителя должны учитываться в обязательном порядке. Если вы подберете проводник низкой мощности, то просто не добьетесь желаемого результата. Превышение необходимого показателя может привести к слишком высокому уровню потребления энергии, что на практике окажется неоправданным. Выбор необходимого уровня мощности в первую очередь зависит от диаметра обогреваемой трубы. Согласно рекомендациям специалистов, для труб диаметром 15-25 мм достаточно мощности в 10 Вт/м, для диаметра 25-40 мм – 16 Вт/м, для трубы размером 60-80 мм – 30 Вт/м, для тех, что превышают 80 мм в диаметре, – 40 Вт/м.

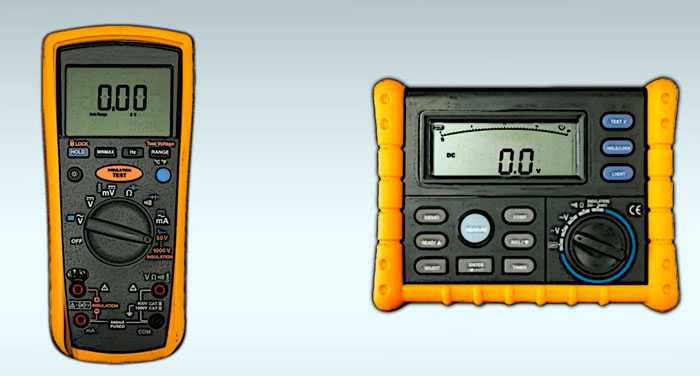

Проверка греющего кабеля мегомметром

Измерение мегомметром проводятся по той же самой схеме. Один щуп — рабочая жила, другой – оплетка.

Какие данные свидетельствуют о том, что ваш кабель исправен или наоборот, поврежден и требует ремонта?

При подаче испытательного напряжения в течение 1 минуты, сопротивление изоляции на греющем кабеле должно быть не менее 100 мОм.

Вот выписка из инструкции одного из ведущих производителей данной продукции компании Raychem.

Такие испытания нужно проводить под напряжением 500V, 1000V и 2500V.

Рекомендуемое испытательное напряжение для нагревательных кабелей именно 2500В.

Вот наглядный пример испытания одного и того же кабеля с несколькими! надрезами изоляции. Это при подаче на него напряжения в 1000V (данные в ГигаОмах!).

А вот это уже 2500V. Разница, что называется на табло (данные в МегаОмах).

После испытания жил ту же самую процедуру нужно повторить между металлической оплеткой и подогреваемой трубой.

Показания между двумя этими тестами (жила-оплетка и оплетка-труба) не должны отличаться более чем на 25% на всех уровнях напряжения (500-1000-2500V).

Ошибка
Некоторые специалисты утверждают, что нагревательный кабель можно испортить таким высоким напряжением, и подавать на него более 500В нельзя.

Да, это относится в первую очередь для кабелей с минеральной изоляцией (MI). Вот выписка из инструкции того же Raychem на этот счет.

Правда и там речь идет не про 500В, а максимум 1000В.

Да и параметры минимального сопротивления изоляции в мегомах уже отличаются (не менее 20мОм, а не 100мОм).

Реальные значения для хороших кабелей обычно составляют более 10Гом. Вот несколько замеров разных марок кабелей, проделанных специалистами «Тёплый пол Woks».

Чем меньше сопротивление изоляции греющих жил, тем меньшим будет срок службы нагревательного кабеля в реальных условиях или при локальном перегреве.

Качественные образцы спокойно выдерживают постоянное напряжение даже в 5000В. Перед укладкой и монтажом это хорошо выявляет все скрытые заводские дефекты (тонкие участки или микротрещины и микропроколы).

При этом многие путают неразрушающие тесты (постоянным напряжением от мегомметра) с тестами приемо-сдаточных испытаний, которые проводятся на греющих кабелях согласно ГОСТ Р МЭК 60800-2012.

Ошибка
Нельзя касаться руками каких-либо проводов при измерениях мегомметром.

Во-первых, это запрещено по технике безопасности. Во-вторых, тем самым вы вносите погрешность и занижаете измеряемое сопротивление.

Структура

Кабель состоит из металлического проводника, изоляции и полимерной матрицы. Проводник подводит электроэнергию, а матрица адаптируется под изменяющиеся условия. Последняя отвечает за тот факт, чтобы проводник саморегулировался.

Стоит указать, что греющий кабель с саморегуляцией обладает высокой механической прочностью, устойчивостью к влаге и экономичностью при электропотреблении. Он нуждается в том, чтобы была прочная многослойная изоляция. Также он спокойно может работать в воде. Главное — сделать качественную изоляцию специальной термоусадочной пленкой. Экономичность заключается благодаря саморегулирующемуся свойству кабеля, а прочность — благодаря многослойности. Она обеспечивается с помощью двух медных проводников, умного полимера и изолирующего полиолефинового или фторполимерного слоя. Предпоследний слой — медная защитная оплетка, а последний — полиолефиновый слой. Благодаря такому составу, кабель прочный и выносливый.

Обратите внимание! Из-за такого изделия получается надежное приспособление, исправно служащее в течение многих лет при любых обстоятельствах и условиях


Конструктивные кабельные особенности

Проверка сопротивления изоляции на оболочку

Второй тест – это измерение сопротивления изоляции. Здесь уже задействуется металлическая оболочка.

Кстати, некоторые кабели идут без нее. У них в этом плане ничего не проверишь, придется прозванивать жилы непосредственно на трубу.

Данный тест проводится не только, когда есть сомнения по поводу исправности обогрева, но также:

перед монтажом и укладкой кабеля

после монтажа теплоизоляции

перед первым вводом в эксплуатацию

периодически при техническом обслуживании и ревизии системы

Основным проверочным прибором здесь уже является мегомметр, а не китайский тестер.

С помощью мультиметра вы можете выявить только явное 100% короткое замыкание жил на оболочку. Когда они физически в каком-то месте соприкасаются с медной оплеткой и замыкают на нее.

Если внешняя изоляция будет надрезана, разрушена механически, кабель впитает в себя много влаги, но при этом не будет соприкосновения ни с одной из жил, мультиметр ничего не покажет (мегаомметр иногда тоже, об этом чуть ниже).

Как проводить данную проверку? Порядок здесь следующий:

отключаете питание 220В

отсоединяете все жилы кабеля и оплетку от термостата или клеммной колодки, к которой они подключены

Далее приступаете к замерам. Сначала нужно сделать проверку мультиметром на наличие явного КЗ.

Полезные советы касательно монтажных работ

Существуют некоторые рекомендации, которые помогут вам избежать ошибок при монтаже или выборе самого нагревательного элемента:

Для монтажа на трубу с нестабильными температурными показателями лучше выбрать саморегулируемый кабель

Особенно важно учитывать это, если часть трубы находится в здании, часть проложена на улице, а потом опять заходит в здание. Для обогрева потребуется разное количество тепла на разных участках
Резистивный кабель не только не сможет обеспечить это условие, но и будет расходовать одинаковое количество электроэнергии, тем самым делая его использование не экономично выгодным;
Выбору теплоизоляционного материала для отапливаемых труб следует уделить особое внимание

Правильно подобранная изоляция значительно снизит расход тепла и электроэнергии и продлит работу кабеля;
Если вы точно решили, что будете укладывать кабель поверх трубы, выполняя обмотку, обязательно уточните допустимые пределы изгиба
В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена;

В случае применения греющего кабеля на трубах бытового назначения, в обязательном порядке нужно подключать его через реле утечки тока. Это необходимо для защиты от поражения электрическим током в случае повреждения наружной изоляции проводника;
Подобрать длину кабеля при прокладке поверх ли вовнутрь трубы не сложно – она равна длине трубы с небольшим запасом. Однако при наматывании кабеля на трубу, расчет длины необходимо производить как 1,6 – 1,7 от длины трубы;
Даже если вы выбрали саморегулируемый тип кабеля, для дополнительной минимизации расходов на электроэнергию, установите температурный датчик. Установите на нем следующие параметры – включение при температуре +3°С, выключение при +13°С. Такой режим позволит продлить и срок службы нагревателей, ведь они имеют определенный ресурс рабочих часов;
При установке датчика очень важно выполнить это правильно. Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой. Только в таком случае он будет считывать корректные показания.

Заключение

Выбор, равно как и монтаж таких систем для водопроводов вполне по плечу и неспециалисту. Имея базовые теоретические знания несложно разобраться в типах нагревающих кабелей, а для того чтобы их смонтировать не потребуются какие-то особенные навыки. Итог работы оправдает ожидания: хозяин дома (он же и монтажник по совместительству) забудет о такой неприятной проблеме, как замерзание воды в трубах в зимнее время года. Имеющиеся в интернете статьи, видео- и фотоматериалы, картинки, схемы позволяют без особого труда справиться с поставленной задачей.

Комфорта и тепла в вашем доме!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Темы о дизайне
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
