Монтаж электропроводки в спальне: схема разводки, выбор провода и место для установки розеток и выключателей

Другие нюансы размещения бра в спальне

При размещении, помимо основных параметров, следует учитывать и другие. К ним могут относиться:

Расстановка окружающих предметов

Важно учитывать рассеивание света в условиях комнаты, заставленной большим количеством мебели. Продолжительность светового дня

Понаблюдайте и выберите ту сторону, которая хуже всего освещена в течение дня. Именно там светильник будет нужнее всего. Соблюдение требований безопасности

Проводка и нагревающий эффект лампы должен соответствовать правилам пожарной безопасности.

Всё это поможет создать наилучшее освещение и позволит комфортно заниматься своими делами.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом. Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел — свет уже горит вокруг все видно, вышел – выключил.

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри. Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном, не вставая с постели.

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире

Совет! На финише устанавливайте все выключатели в одинаковом порядке, то есть, чтобы все клавиши одноименно управлялись во всей квартире (доме). На практике, как правило, принято нажатая клавиша вверх – включенное положение, вниз – отключенное.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери. Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот — низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение.

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

Высота, на которой устанавливаются выключатели, должна быть такой, чтобы отсутствовал риск механического повреждения, попадания воды и других негативных факторов.

Виды

Фасад, форма конструкции, наличие отсеков хранения зависит от стилевых предпочтений владельца. Эти нюансы определяют разновидности моделей.

Напольная

Напольные тумбы можно подобрать в спальню любого дизайна, в том числе — выполненную в минималистичном стиле

Напольные варианты представлены в разных стилевых решениях. Также встречаются дизайнерские модели, которые делаю на заказ. Напольная конструкция удобна тем, что при желании тумбочку можно передвинуть на другое место. Они выдерживают большой вес, не имеют совмещения с другой мебелью. Тумбочка имеет либо опорные ножки, либо сплошную горизонтальную панель.

Напольную модель не рекомендуется ставить на ковер ни ножками, ни панелью. Ворс ковра сминается, при перестановке место для тумбы будет бросаться в глаза.

Угловая

Современный тип мебели. С виду представляет удлиненную конструкцию, выставленную от изголовья кровати далее по периметру комнаты. Дизайнерская работа, которая применяется для классического, модерн и кантри стиля. Комфортно размещается в пустующих углах спальни. Иногда заменяет шкаф.

Угловые тумбочки позволяют разместить их рядом с кроватью и одновременно заполнить угловое пространство комнаты

Подвесная

Удобная конструкция тумбы крепится на болтах или шурупах на стену. Не всегда выдерживает груз предметов. Не занимает много места, подходит для планировки спальни малых размеров. В интерьере смотрится оригинально, под тумбой размещают дополнительные розетки.

На подвесные варианты нельзя ставить тяжелые предметы

Трансформер

Многофункциональная модель, которую используют как прикроватный столик

Тумбочка продолжает выполнять практическую функцию хранения.

Данный вариант требует аккуратного обращения, выдвижной механизм достаточно прочный, но не долговечный.

Тумба-трансформер может использоваться в качестве столика для завтрака или работы в кровати

Оптимальное расположение

В каждой комнате жильцы часто или постоянно пользуются различными электроприборами. Чтобы все предметы интерьера были на своих местах и розетки не оказались спрятанными за шкаф или диван, следует нарисовать план каждого помещения с указанными размерами и определить, куда встанет мебель, техника, освещение. Нужно учесть также строительные нормы и правила, чтобы обеспечить пожарную безопасность и чёткую работу электропроводки.

Прихожая и коридор

Освещение в прихожей лучше подключать с помощью отдельных выключателей. Чаще всего в этом помещении пользуются сушилками для обуви или пылесосом. Поэтому будет достаточно двух розеток, расположенных в углу на высоте 30 см от пола и 10 см от двери или мебели. При необходимости установки дополнительных электроустройств в прихожей схема усложняется.

Ванная

В ванной комнате могут быть постоянно включены в розетки стиральная машина, душевая кабина и водонагреватель. Часто нужно воспользоваться феном или бритвой. Для крупной техники потребуются отдельные источники энергии, которые по правилам должны располагаться не ближе, чем за 60 см от источника воды и от пола. Покупать следует специальные влагозащитные розетки с крышкой и маркировкой IP44 — у них есть особый пластиковый фланец с внутренней стороны для стока воды при попадании.

Вентилятор принудительной вытяжки обычно подключают к выключателю освещения — если человек вошёл в ванную комнату, начинает работать вытяжка.

Кухня

Кухня лидирует по количеству постоянно работающих электроприборов. Основной перечень постоянно включённой в сеть техники:

• холодильник;
• посудомоечная машина;
• электроплита;
• микроволновка;
• телевизор;
• вытяжка;
• электрочайник;
• стиральная машина.

Поэтому необходимо не меньше восьми розеток для постоянной работы и не менее пяти для мелкой бытовой техники, такой как миксер, кофемолка или мясорубка.

Основную трудность представляет правильное расположение розеток для встроенной техники — их нельзя размещать за электроприборами, поэтому лучше вынести источники энергии за соседние шкафы кухонного гарнитура. Для варочной панели и духового шкафа необходимо установить отдельные источники питания — сдвоенная розетка не выдержит нагрузки.

Гостиная

Эта комната служит для отдыха и развлечения домочадцев, в ней расположены телевизор, аудиоцентр, Wi-Fi роутер, сплит-система, точки локального освещения. Эти приборы подключены постоянно, розетки для них по правилам безопасности монтируют на высоте 30 см от пола и не менее 10 см от дверных и оконных проёмов.

Для сплит-системы розетку следует разместить наверху, около места установки внутреннего блока — это позволит избежать некрасивых проводов на стенах.

Спальня

На прикроватных тумбочках обычно лежат телефоны или планшеты, которые требуют дополнительной подзарядки. Поэтому оптимальным решением будет разместить пару розеток у кровати, на расстоянии 15–20 см от столешницы.

Удобно смотреть любимые фильмы и передачи, валяясь в кровати, поэтому телевизор обычно вешают на противоположную изголовью кровати стену. Спрятать розетку можно за панелью экрана.

Детская

Маленькому ребёнку достаточно розетки для ночника, но стоит учесть, что через пару лет понадобятся источники энергии для игровых приставок и зарядки телефона, планшета, телевизора и компьютера. А если детей несколько, то нагрузка на электросеть возрастает.

Для детских комнат желательно купить безопасные розетки с крышками или заглушками и расположить их так, чтобы малыш не доставал до свисающих проводов.

Кабинет или рабочий стол

На рабочем столе обычно стоит компьютер, монитор, периферийная техника, телефон и настольная лампа. Для комфортной работы потребуется не менее 6 розеток с сетевым фильтром, а чтобы спрятать некрасивую путаницу из проводов, следует смонтировать электрофурнитуру на высоте 25–30 см над уровнем пола и убрать провода под кабель-канал.

Схема монтажа проводки

Чтобы рассчитать общую длину проводников, выбрать места для монтажа электрических точек и грамотно соединить кабель, необходимо составить схему электропроводки.

Рассмотрим способы соединения электрической цепи. Параллельный тип оказываем минимальное влияние на схему монтажа проводки. При таком способе входящие в цепь элементы не соединены друг с другом, но имеют два общих узла. В этом случае, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, поскольку у тока останутся «обходные» пути.

Последовательный. Все элементы цепи располагаются друг за другом и не имеют узлов. В качестве примера можно привести одним проводом. Если сгорит одна лампочка, цепь разорвется — и погаснут все остальные.

Схема монтажа проводки зависит также от типа ее расключения.

«Звезда» — этот тип иногда называют бескоробочным, или европейским. Схематично его можно представить так: одна розетка — одна линия кабеля до щитка. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая заходит прямо в щиток, и в идеале отдельный автоматический выключатель. Достоинства такого типа расключения — безопасность и возможность контролировать каждую электрическую точку. К тому же в этом случае не требуется устанавливать распределительные коробки. Расключение подобного типа используют в системе «умный дом». Недостатками «звезды» являются как минимум троекратный расход провода по сравнению с остальными типами разводки и, соответственно, увеличение трудовых затрат на ее монтаж. Установить самостоятельно такой щиток сложно, и он обходится дороже обычного.

«Шлейф». Похож на предыдущий тип, но отличается экономичностью. Изобразить его можно следующим образом: розетка — розетка — розетка — электрощиток или распаячная коробка.

На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет либо к щитку, либо к распаячной коробке.

Через распределительные коробки. Наиболее часто встречающийся способ, не требующий особых затрат. Именно так выполнялась разводка в советское время. От общего питающего стояка отходит ответвление, на котором в щитке стоят счетчик и один-три (редко больше) автоматических выключателя. Питающий кабель заходит в дом, затем с помощью распределительных коробок — в помещения к каждой электрической точке.

В чистом виде перечисленные типы расключения применяются редко. Как правило, выбирают смешанный вариант. Рассмотрим, как формируется разводка в частном доме.

Питающий кабель входит во вводный распределительный щиток здания, где стоят несколько групп автоматов и устройств защиты.

Здесь он разводится на несколько зон (жилые комнаты, подвал, гараж, чердак), отдельные ответвления идут на ванную комнату, санузел и кухню. В каждой зоне электропроводка делится еще на две группы: одна предназначена для розеток, другая — для освещения. Таким образом, в щитке осуществляется разводка кабеля по типу «звезда». Далее питающие кабели отдельной зоны заходят в помещение, где для них используются свои варианты расключения. Например, силовая кабельная линия, идущая к розетке, подключается к другим розеткам данного помещения «шлейфом», а осветительная кабельная линия подводится к люстре и выключателю через распределительную коробку.

Чтобы грамотно выполнить прокладку проводов и расположить электрические точки, стоит заранее начертить подробный план расстановки мебели и размещения электроприборов в доме.

С учетом пожеланий хозяина дома профессиональные электрики составят подобные схемы проводки по правилам электромонтажных работ, учитывая ход их выполнения, параметры безопасности, тип проводки, размеры штроб и т. д. Такой чертеж является документом и заверяется в специальной организации. Приведем пример подобной схемы для гостиной, где должны быть две группы розеток по три штуки в каждой, два проходных выключателя и три телефонные розетки.

Общие рекомендации

Что же делать в таком случае, какой стандарт установки от пола выбрать? Специалисты рекомендуют делать исходя из собственного удобства. Для этого перед монтажом электропроводки нужно разработать план расстановки мебели и электроприборов. А отталкиваясь от этого плана высчитывать, на какой высоте от пола устанавливать устройство в той или иной комнате. В этом случае удается отлично сочетать евростандарт, дизайнерские особенности и удобство подключения. Приведем несколько рекомендаций, как это можно осуществить.

Спальня

В спальне будет уместно установить двойную розетку возле кровати для подключения ночника или зарядного устройства. В этом случае оптимальная высота установки составляет 60–70 см: обычно именно такую высоту имеют прикроватные тумбочки.

Резервную розетку в спальне делают по евростандарту: это удобно для подключения пылесоса, вентилятора или другой техники. Если в спальне планируется установка телевизора, то розетку можно поднять на высоту экрана, спрятав ее таким образом.

Ванная

Здесь помимо удобства, нужно помнить о безопасности. Поскольку в ванной комнате постоянно влажно и существует риск подтопления, установка розеток должна производиться с умом. Желательно делать их на высоте не менее 50 см от пола, поскольку в ванной нет низкорасположенных электроприборов. При этом нужно выдерживать рекомендованные ПУЭ расстояния до душевых кабинок: не ближе 60 см.

Кухня

Здесь все несколько сложнее – на кухне устанавливают большое количество бытовой техники, поэтому электрическую разводку необходимо тщательно продумать. Приведем несколько общих рекомендаций:

Первую группу розеток для подключения напольной техники (холодильника, посудомоечной машины) устанавливают по евростандарту;
Силовая группа для настольных электроприборов (микроволновая печь, чайник и так далее) располагается на высоте 110 см от пола

Например, в коридоре или на лестнице лучше всего установить проходной переключатель. В спальне, холле и гостиной их оптимально устанавливать по евростандарту – возле двери, на высоте опущенной руки. А для ванной комнаты оптимальным вариантом все же является советский стандарт – снаружи этих помещений, на внешней стене

Что касается выключателей, то их установка и расположение также зависит от типа помещения. Например, в коридоре или на лестнице лучше всего установить проходной переключатель. В спальне, холле и гостиной их оптимально устанавливать по евростандарту – возле двери, на высоте опущенной руки. А для ванной комнаты оптимальным вариантом все же является советский стандарт – снаружи этих помещений, на внешней стене.

Вот, пожалуй, и все рекомендации, как сделать электропроводку в квартире наиболее приближенной к евростандарту и при этом максимально удобной и безопасной.

Также отметим, что перед началом монтажа квартирной электропроводки лучше всего составить подробную схему, на которой нужно отметить следующее:

• Планируемое расположение мебели (отдельно для каждой комнаты);
• Прохождение газовых, водопроводных и канализационных труб, а также газового оборудования;
• Все электроприборы и место их установки;
• Расположение в комнатах дверей и окон.

После составления такой схемы, на ней прокладывается оптимальный путь прохождения электропроводки и место установки выключателей и розеток. Следующий шаг – перенос схемы электропроводки на стены помещения, после чего можно приступать к штроблению и прокладке проводов. Таким образом, вы сэкономите силы, время и материалы: ведь расположение всех электроприборов тщательно продумано. Еще раз отметим, что современные требования к размещению этих электротехнических устройств позволяют устанавливать их, исходя из особенностей помещения и максимального удобства эксплуатации.

Советуем к прочтению

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью

Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

• Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
• Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
• Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

• С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
• Основной выключатель ставится в комнате сразу при входе.
• Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

На какой высоте вешать

Высота установки бра зависит от того, где расположен светильник и в каких целях используется. В нормативных документах нет жестких рамок, есть рекомендации, которые стоит использовать, чтобы подобрать высоту и не переделывать работу впоследствии. Нужно учесть несколько рекомендаций:

1. Для светильников, размещенных около мебели, на которой человек располагается лежа или сидя, выбирать высоту в пределах от 100 до 150 см. Это обеспечит комфортные условия для чтения или рукоделия.
2. Там, где бра служит для освещения большой зоны или используется как основной источник света, его лучше расположить на высоте 2 метра, если потолок высокий и 1,8 м, если низкий.
3. Если монтируется подсветка картины или другого предмета, высоту стоит подбирать по факту. Учитывать, что световой поток должен распределяться определенным образом, поэтому лучше предварительно подключить светильник и подобрать самое удачное положение.

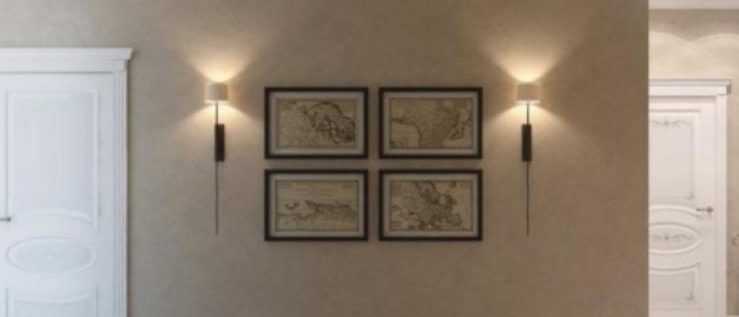

Подсветка картин настенными светильниками.

Общие требования и правила расположения

При установке стоит руководствоваться правилами безопасности по работе с электрическими приборами. Если опыта в работах с электрикой нет, лучше поручить ее специалисту. Есть и свои особенности, которые надо помнить при выборе места для бра:

1. Выбрать один из двух способов подсоединения к сети. Прямое включение безопаснее и удобнее, но для него нужно предварительно проложить проводку и установить выключатель в удобном месте, часто выключатель ставят на корпус бра. Подключение через розетку проще. Не нужно ничего готовить, главное, чтобы питание было неподалеку, длина шнура в светильниках обычно не больше полутора метров.
2. Если используется шнур с вилкой, клавишный выключатель надо расположить на высоте от 80 до 170 см над уровнем пола. Подбирать так, чтобы можно было выключить свет, не вставая с места. В детских комнатах стоит разместить выключатель повыше, чтобы ребенок не мог баловаться с ним.
3. Проводку при прямом подключении можно делать как скрытой, так и открытой, особой разницы нет. Исключение – ванные комнаты и помещения с повышенной влажностью, там лучше прокладывать скрытую проводку.
4. От выключателя до газопровода не должно быть меньше 50 см.

В ванной ставят модели с защитой от влаги.

Также надо учитывать нормы освещенности, которые прописаны в СанПиН 2.2.1/2.1.1.1278-03. В соответствии с документом нужно обеспечить такие показатели освещенности на квадратный метр:

1. 400-500 Лк в зонах, где нужно напрягать зрение: читать, мастерить, заниматься рукоделием т.д.
2. 300 Лк для мест, где приходится периодически что-то рассматривать или делать работу, требующую умеренного зрительного напряжения.
3. 200 Лк в игровых зонах, детских комнатах и других местах, которые предназначены для ребенка.
4. 150 Лк для кухонь и жилых помещений.
5. 50 Лк достаточно в санузле, коридоре или прихожей.

Заранее определите тип лампочек, которые будут установлены. Лучше отказаться от традиционных ламп накаливания и выбрать люминесцентные, галогенные или светодиодные. Последний вариант потребляет меньше всего электричества и служит в среднем 5000 часов, поэтому стоит выбрать его.

Стильное бра со светодиодной лампой.
