Как сделать освещение гаража своими руками

Пошаговая инструкция монтажа

Рассмотрим, как сделать освещение в гараже. Провести электричество и монтировать кабель, розетки, выключатели, источники света не так сложно, можно сделать это самостоятельно, следуя пошаговой инструкции, соблюдая правила техники безопасности при работе с оборудованием и электричеством. Обязательно нужно ознакомиться с рекомендациями и прислушаться хотя бы на 65-70 процентов, потому что все советы взяты из примеров и случаев в реальной жизни.

1. Перед тем как сделать освещение в гараже, в качестве подготовительной работы необходимо начертить четкую схему с указанием источников электропитания, осветительных приборов, электрических приборов, трассы проводов, расположение точек входа розеток и выключателей. Такое представление поможет найти недостатки на этапе проектирования, когда еще есть возможность исправить. Поможет все купить, разобраться что нужно, ничего не забыв приобрести.
2. Купить в магазинах электротоваров необходимые материалы, инструменты, оборудование.
3. Разместить купленные приборы, как указано на схеме.
4. Установить распределительную коробку. Для каждого выключателя и розетки отдельный блок.
5. Проложить кабель к каждому источнику света, розетке и к главному электрощитку.
6. Следует распаять распределительную коробку.
7. Совершить пробный запуск для поиска неисправностей и недочетов.
8. Устранить найденные недочеты и неисправности, протестировать повторно.
9. Заняться декоративной финишной отделкой помещения.

Если не подведено электричество, то необходимо выбрать источник питания и подключить вместо электрощита. Для организации своего автономного электричества потребуется приобрести:

• Аккумулятор — емкость более 1000 А/ч.
• Инвертор.
• Зарядное устройство.
• Генератор — мощность более 7 Вт.

Более дешевый вариант подойдет только для организации источника питания для местного освещения:

• бензогенератор — мощность около 2 кВт;
• аккумуляторная батарея — емкость более 800 А/ч.

Освещение в гараже при наличии электропитания

При наличии заведенной проводки на 220 В необходимо в гараже на входе установить распределительный щиток, где смонтировать автомат, расположить лампу дежурного освещения, несколько розеток и выключателей для электроснабжения разных зон помещения.

Расположение щитка в непосредственной близости к воротам позволяет решить несколько задач:

• упростить доступ в автоматике и выключателям;
• обеспечить доступ к электросети при работе снаружи;
• осветить пространство на улице при открытых воротах.

Особое внимание надо уделить разводке электропроводки. Для этого следует спрятать провод в гофрорукав или специальный короб.

Также рекомендуется на щитке установить понижающий трансформатор на 12В, благодаря чему можно провести низковольтную проводку и использовать в помещении более экономные светодиодные лампы.

При этом существует несколько дополнительных способов экономной организации системы освещения:

Светодиодные автомобильные лампы на 12В подпаиваются к контактам цоколя сгоревшей лампы накаливания с последующим склеиванием этих двух частей;

Использование блоков питания от стационарных ПК. К такому блоку можно припаять гнездо автомобильного прикуривателя. Для этого используют три провода блока питания — желтый на 12В, а также черный и зеленый. Последние провода необходимо соединить вместе. Кроме того, обычный мультиметр позволит подобрать нужные контакты.

Устройство БИРП 12/1,6 с подключенным посредством диода аккумулятором позволит устранить периодически возникающие проблемы с электроэнергией. Здесь допустимо применять старый автомобильный аккумулятор с незамкнутыми банками.

Подсветка автомастерских – цели и задачи

Правильное освещение позволяет выполнять работы на высоком уровне. В то же время перед владельцем бизнеса стоит еще одна задача – сделать освещение максимально экономичным. Затраты на свет ведь никто не отменял, и мастерская будет иметь в статье расходов, в том числе и оплату за освещение. Правильно выставленный свет позволяет:

• качественно провести диагностику;
• увеличить скорость выполнения поставленной задачи;
• увеличить функциональность;
• повысить безопасность при выполнении ремонтных работ.

В вопросах освещения лучше обратиться к профессионалам или хотя бы воспользоваться советами производителей мото- и автотехники. Ими разрабатываются стандарты освещения дилерских сервисных центров.

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

• тестера;
• комплекта изолированных отверток;
• изоляционной ленты;
• диэлектрических перчаток;
• защитных очков;
• плоскогубцев с изоляцией;
• строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

• строительные шпатели;
• лобзики;
• пилы по металлу и дереву;
• молотки, гаечные ключи;
• сверла для определенных материалов;
• дисковые пилы;
• строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.

Основные нюансы таковы:

• щиты ставят на негорючих основаниях справа от двери или ворот;
• целесообразно размещать электрические трассы скрыто;
• при невозможности скрытого монтажа применяют короба из пластика или металла;
• эти короба крепят на стены максимально надежно;
• для установки розеток и выключателей применяют открытые коробки;
• осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.

Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.

Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.

Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.

Выбор схемы

Освещение в гараже осуществляется через подключение к общему с домом или отдельному прибору учета электроэнергии. В большинстве случаев применяется трехфазная цепь, чтобы можно было использовать станки.

Перед монтажом нужно составить схему разводки с указанием розеток, выключателей, светильников и автоматики. Простая схема электропроводки включает:

• вводной автомат;
• счетчик;
• розеточная группа с автоматом защиты;
• осветительную сеть с автоматикой.

В гараже может размещаться смотровая яма или погреб. Тогда схема электроснабжения усложняется. Поскольку в помещениях с повышенной влажностью запрещено пользоваться сетями с напряжением 220 В, устанавливается понижающий трансформатор на 12 В, а все лампы и другие приборы должны быть низковольтными.

Если в гараже планируется установка холодильника или другого оборудования без внутреннего стабилизатора напряжения, рекомендуется подключить выравниватель самостоятельно. Это поможет избежать скачков тока и быстрого выхода приборов из строя.

Выбор светильников и их расположения

Освещение, как известно, бывает общим и локальным. Первое обеспечивает, как следует из названия, общее освещение гаража, второе – подсветку рабочей зоны. Начнем с общего.

Общее освещение

Для гаража из любого материала для общего освещения оптимальными будут накладные светильники. Они просты в монтаже, легко обслуживаются, не занимают много полезной площади и могут быть смонтированы даже на низкий потолок. Тип светильников (растровый, линейный и пр.) роли не играет – это будет зависеть от типа ламп, в них используемых. Количество же осветительных приборов будет зависеть от мощности используемых в них ламп.

Накладные светильники в металлическом корпусе для гаража

Главные требования к таким осветителям для использования их в гараже:

• они должны быть закрытого типа;
• должны иметь защитное стекло (плафон);
• наличие светорассеивателя;
• должна быть защитная решетка (только для осветителей, расположенных ниже 1 м).

Теперь по расположению осветителей в гараже. Если мы повесим гипотетическую люстру мощностью 500 Вт в центре потолка, то абсолютно не решим вопрос правильного освещения – это, я думаю, очевидно.

Для качественного освещения полученные ватты необходимо равномерно распределить по всей площади гаража, причем желательно так, чтобы в помещении не было теней. Здесь у нас два варианта:

1. Потолочное расположение.
2. Настенное расположение.

Центральную ось гаража, на мой взгляд, особо освещать не нужно: по ней будет стоять автомобиль, а на его крыше мы читать не собираемся. Наша задача – качественно осветить промежутки между автомобилем и стенами гаража. Поэтому оптимальным будет расположение потолочных светильников между машиной и стеной гаража. Дополнительно не помешает отдельный светильник над моторным отсеком.

Неплохим вариантом освещения гаража будут и угловые светильники, размещенные под потолком по периметру помещения.

Если конструкция потолка не позволяет закрепить на нем осветители, их можно разместить на туго натянутых струнах. Но можно обойтись и настенным вариантом, установив осветители под потолком на стенах гаража.

Локальная подсветка

Кроме общего освещения, необходима и локальная подсветка нескольких рабочих зон гаража. Верстак мастерской осветить проще всего: достаточно использовать лампу, низко расположенную над верстаком. Единственное условие – светящаяся часть лампы не должна быть в поле зрения (согласно тому же СНИП), ее задача – освещать, а не слепить.

Очень неплохо, если лампа будет иметь поворотный кронштейн, который поможет направлять свет туда, где он нужен в данный момент.

Несколько сложнее организовать подсветку, к примеру, колеса. Ведь верхнего освещения для замены тех же тормозных колодок будет явно недостаточно. Выйти из положения можно двумя способами:

1. Организовать дополнительное нижнее освещение.
2. Установить на поворотном кронштейне направленный источник света.
3. Использовать переносной источник света.

Первый способ подразумевает дополнительные светильники, установленные довольно низко, чтобы давать низкий боковой свет.

Другой вариант – несколько направленных источников света на поворотных кронштейнах не займут много места. Более того, с их помощью можно организовать яркое локальное освещение практически на любом участке гаража. Для этих целей можно использовать обычные споты (точечные светильники).

Но и этот вариант не лишен недостатка. Во время ремонта на некоторых участках кузова может оказаться, что спина заслоняет свет от источника

Эту проблему можно решить, если использовать третий вариант – прожектор (светодиодный, галогенный – неважно), закрепленный на штативе. Штатив можно сделать самому, а можно купить готовый от того же софита, нивелира, камеры и пр

Светодиодные прожекторы на самодельном и промышленном штативах для гаража

Два метода расчета количества светильников

Существует 2 способа определить количество светильников для нормального освещения комнаты:

1. По электрической мощности.
2. По световой мощности.

Первый вариант считается простым, но не таким точным. Во втором случае прибегают к аналогичному алгоритму расчета, но в формуле используют люмены.

Метод расчета по электрической мощности

Сколько ватт на квадратный метр? Нормой считается 20 Вт*м. кв. Для расчета освещенности используют следующую формулу: S*N/W, где S — площадь помещения, N — норма освещения, W — электрическая мощность лампы.

Пример

Имеется детская комната, площадью 17 кв. м. Этот тип помещений оборудуют светодиодными лампами, мощностью 60 Вт. Какое число осветительных приборов понадобится для создания комфортных условий проживания ребенка?

Расчет светильников:

17*20 = 340 Вт

340/60 = 5,6 ламп.

Электрики рекомендуют проводить округление в высшую сторону. Поэтому необходимо купить 6 светодиодных ламп.

Метод расчета по световой мощности

Расчет в люменах — более точный вариант при подборе осветительных приборов. Последовательность действий аналогична алгоритму расчета по электрической мощности. Единственное, в чем заключается разница — используют не Вт, а Люмены.

К примеру, для коридора в 10 кв. м. потребуется 500 Люменов (10 кв. м.*50 Люксов). Если вы планируете использовать приборы со световой мощностью 300 Люменов, то вам понадобится купить 2 светильника (500/300=1,7).

Автономное освещение как мобильный источник света

Отдельно следует сказать о возможности создать автономное освещение гаража, не требующее проведения электричества. Как сделать подобную систему? Такой подход становится особенно актуален при условии наличия смотровой ямы или погреба, расположенного непосредственно под гаражом.

Для реализации такого решения можно использовать аккумулятор, обладающий огромным запасом энергии, которая сохраняется в нем. По принципу устройства он напоминает большую батарейку, которая может вырабатывать электричество достаточно долго. Все зависит от мощности подключенного к нему источника света. В таких условиях завести отдельный провод в погреб или выполнить освещение смотровой ямы в гараже не составит большого труда. Главное — правильно соблюсти полярность прибора, поскольку работа от аккумулятора генерирует постоянный ток и требует четкого разделения на положительную и отрицательную составляющие.

Тем не менее, подобное решение в некоторых случаях является просто незаменимым, особенно если это касается труднодоступных мест или неосвещенных углов гаража. В большинстве случаев стационарное в гараже просто нецелесообразно, поскольку она не является местом постоянного использования. В таких условиях применение мобильного осветительного прибора, такого как ручной фонарик или подключенный источник света от аккумулятора, выглядит гораздо предпочтительнее и практичнее.

С чего начать обустройство освещения?

Освещение в гараже: с чего же начинать монтаж? Во-первых, все взвешенно продумать и, желательно, сделать схематический чертеж. Вот что в нем должно отобразиться:

• определение места входа силового кабеля и расположение электрораспределительного щита:
• выбрать источники света (лампы, светильники и т.д.), определить их расположение;
• определить места прокладки электропроводки;
• обозначить на чертеже места врезки включателей и электророзеток.

Далее, в тщательно подготовленном чертеже предусматриваем:

• возможность подключения прибора отсечки тока при уходе его в землю;
• подключение стабилизатора напряжения;
• выведение линий, предназначенных для приборов высокой мощности.

Также во избежание ошибок при прокладке кабеля измеряем общую длину и прибавляем 15-20%. Это позволит подсчитать длину кабеля и расходных материалов при монтаже.

По готовому чертежу консультанту в спецмагазине будет проще понять, какие комплектующие вас интересуют, а также их количество. А сам чертеж станет инструкцией при монтаже.

В зависимости от назначения линии, используются  различная кабельная продукция:

• на осветительную линию – ВВГ 3×1,5;
• однофазная силовая цепь потребует — ВВГ 3×2,5;
• на трехфазную линию — ВВГ 5×2,5.

Устройства, предназначенные для размыкания электрической цепи, а попросту выключатели, как правило, делают раздельными для основного освещения и для зональной подсветки.

Электророзетки нельзя размещать менее чем в 65 см от пола. Как правило, на гаражный бокс 24 кв.м  устанавливают не менее 4 розеток.

В обязательном порядке рядом со входом в гараж монтируется заземленный электрощит. А рядом, как правило, размещается прибор учета электрической энергии.

Как подобрать мощность освещения?

Для обеспечения нормального освещения в рабочей зоне гаража следует ориентироваться на норму светового потока 20Вт/1 м кв. А вот для светодиодов естественный норматив светового потока будет ниже по сравнению с использованием обычных ламп накаливания.

Если необходимо обеспечить подсветку стандартного гаража площадью 20-24 кв. м, то требуется подключение ламп суммарной мощностью в 60Вт. Однако при этом дополнительно необходимо иметь запас мощности до 20Вт для обеспечения работы переносной системы освещения и подсветки рабочего места.

В редких случаях требуется более мощная система. В частности, при осуществлении ремонтных и покрасочных работ на постоянной основе требуется поднять норму освещенности в 3-4 раза, а большую часть источников света установить на стенах по периметру гаража.

Особенности освещения смотровой ямы

К организации освещения смотровой ямы предъявляются особые требования, поскольку:

• в яме чаще всего повышенная влажность;
• человек, находящийся в яме, по сути, стоит на голой земле (сыром бетоне), а значит, электрически заземлен;
• в чрезвычайной ситуации некуда отскочить, а тем более невозможно быстро покинуть яму.

Поэтому все освещение в смотровой яме должно быть низковольтным (максимум 24 В постоянного тока и 36 переменного). Проще всего (и безопаснее) использовать 12 В, поскольку ламп на такое напряжение самого различного типа выпускается огромное количество. Источник питания на 12 вольт найти не составит никакого труда – это может быть электромагнитный трансформатор с выпрямителем и 12-вольтовым стабилизатором или электронный трансформатор. Устанавливается трансформатор в главный распределительный щит и НИКОГДА в смотровую яму.

Электронный трансформатор 220/12 В мощностью 250 Вт

Для питания ламп смотровой ямы можно использовать только обычный трансформатор, а не автотрансформатор

Какой тип светильников можно установить в смотровую яму? В принципе, это неважно. Главное, чтобы они были влагозащищенные, не мешали работе и в первую очередь хорошо освещали днище автомобиля, а потом уже и смотровую яму

Неплохим вариантом освещения смотровой ямы можно считать использование светодиодной ленты. Для этих целей лучше подобрать герметичную ленту 12 В с удельной мощностью не менее 4 Вт/м.

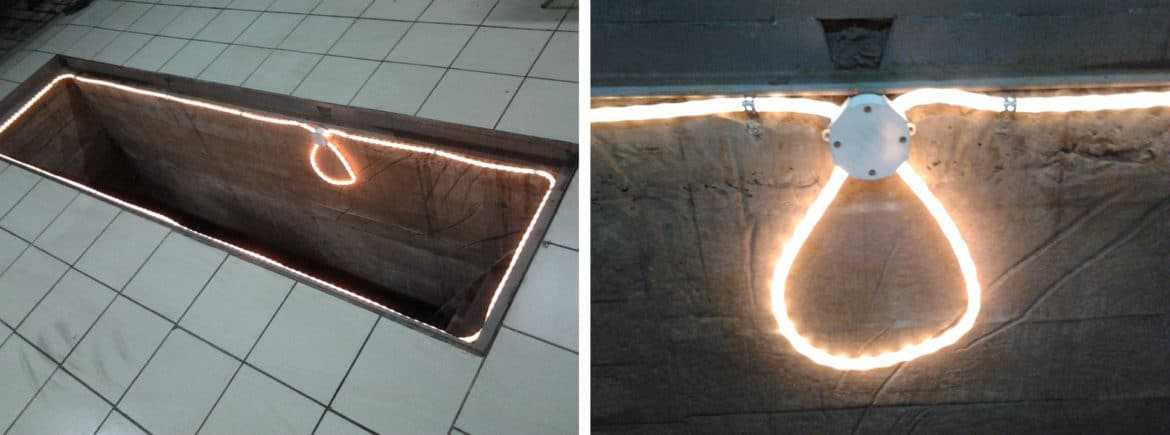

Герметичная светодиодная лентаОсвещение смотровой ямы светодиодной лентой

Можно, конечно, использовать и обычные влагозащищенные светильники с низковольтными лампами. Главное, они должны светить вверх или хотя бы частично вверх.

Другие примеры освещения смотровой ямы

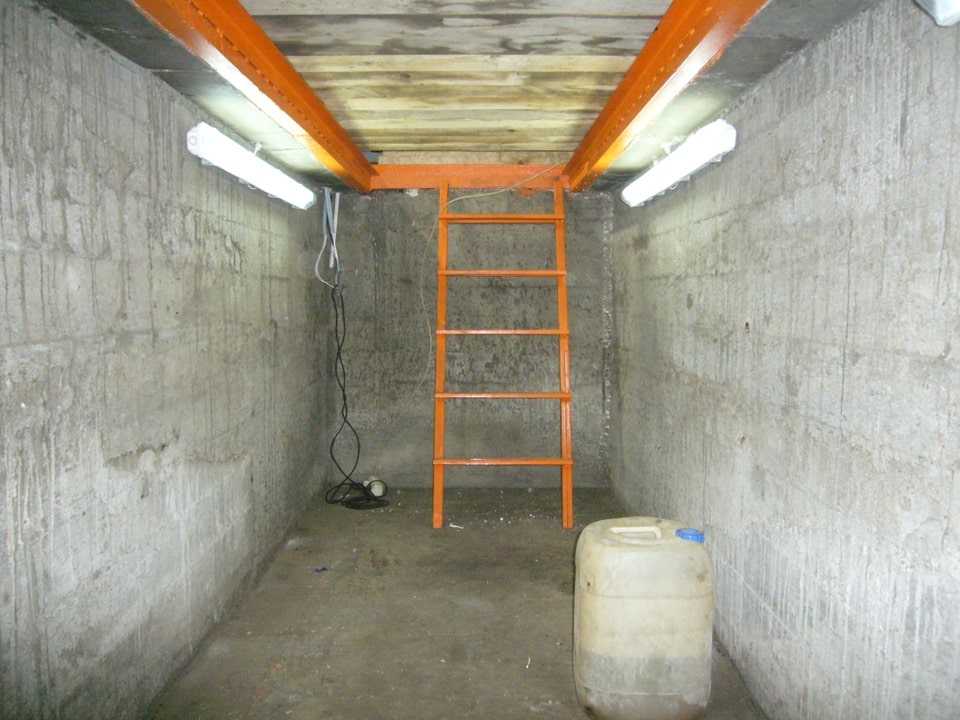

Ниже изображен плохой вариант освещения, потому что освещается именно яма, а не днище автомобиля. Для ремонта автомобиля он абсолютно бесполезен. Придется постоянно иметь при себе переноску.

Такая подсветка осветит только яму

Освещение смотровой ямы

В отличии от всего остального помещения смотровая яма характеризуется повышенной влажностью, которая несет угрозу не только металлическим элементам, но и человеку. Так как влага может стать причиной поражения электрическим током, ранее считалось, что питание смотровой ямы должно осуществляться от безопасного напряжения питания в 12 В, которое не может нанести вред человеку. Но с появлением защитных автоматов, питание можно выполнить и от сети 220 В, при условии наличия УЗО с током отключения не менее 30 мА и светильником с уровнем защиты от 1 до 3 согласно п.6.1.14 ПУЭ.

По отношению подсветке смотровой ямы, она направляется вверх. Из-за малого пространства, светильники должны как можно меньше выступать или вообще утапливаться вровень со стенкой.

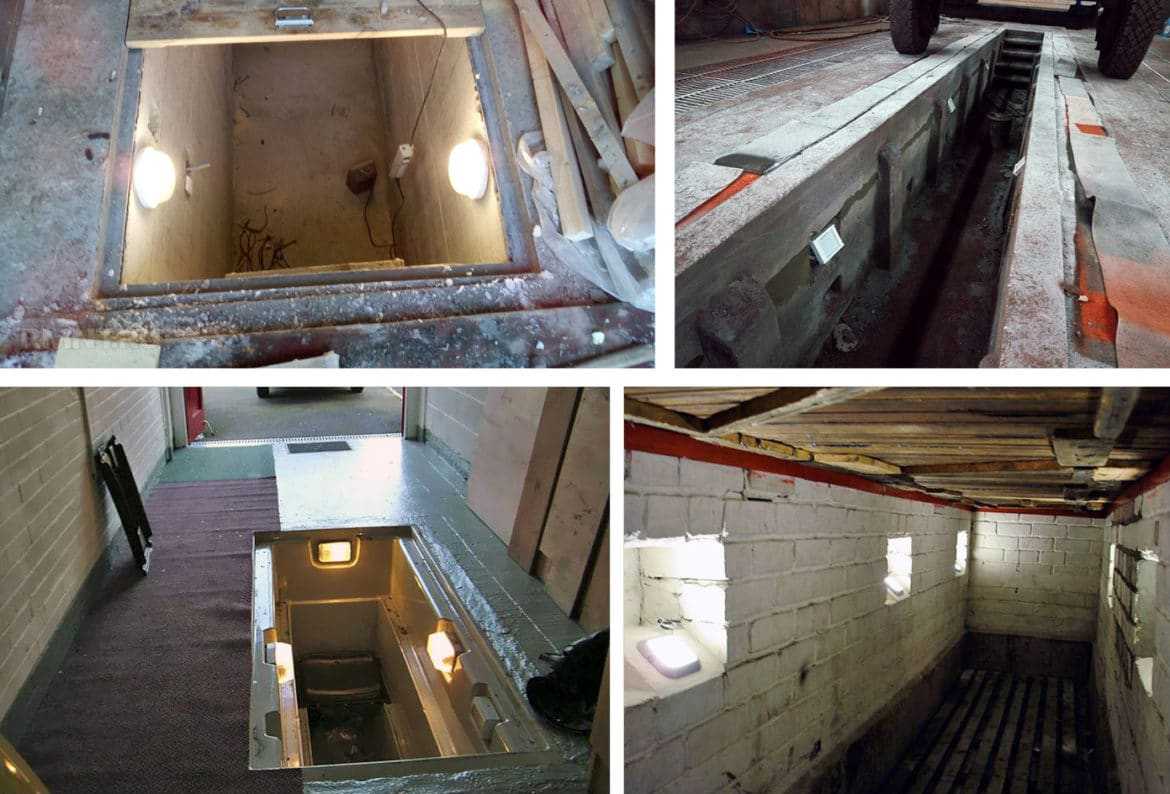

Рис. 12. Светильник в углублении

Монтаж электропроводки отличается от гаражной осветительной необходимостью защитить ее от контакта с водой на случай затопления. Для этого используют пластиковую гофру, делают проводку скрытой в стене, уплотняют и герметизируют электрически контакты.

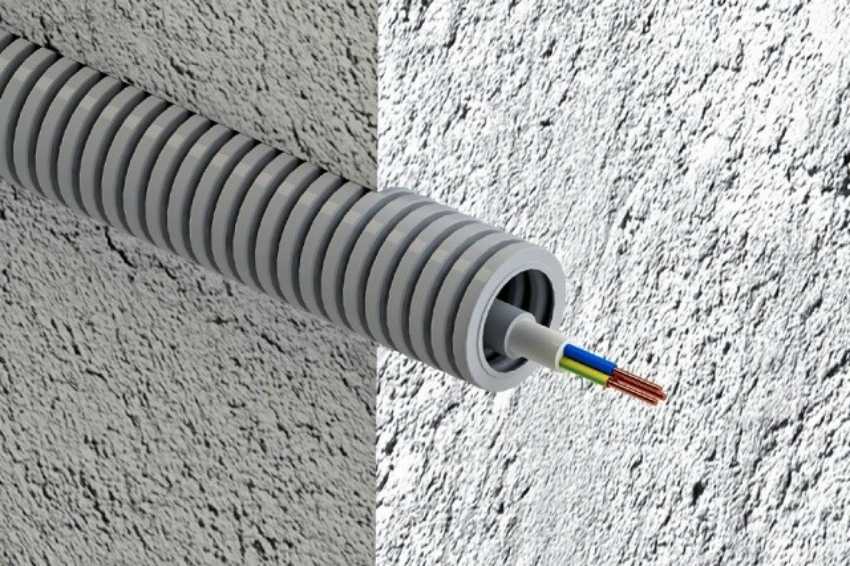

Рис. 13: Герметизация проводки в пластиковой гофре

Зона работы

Помните, что
нельзя осветить достаточным количеством светильников только рабочее место,
оставив в полумраке все остальное. Соседнее пространство также должно
соответствовать определенным нормам освещенности.

Например, то
что находится в полуметре (0,5м) от рабочего места, называется зона
непосредственного окружения.

Вот рекомендации значений освещенности для этой зоны, согласно ГОСТ.

Все что
далее 0,5м от рабочего места — это периферийная зона. В ней освещенность должна
быть не менее 30% от предыдущей зоны в радиусе полуметра.

Только так вы создадите нормальные условия работы для себя и своих сотрудников.

Монтажные работы

Рекомендуется сделать подсветку также в смотровой яме

Для работ потребуются электродрель и перфоратор с набором сверл, подходящих для материала, из которого сделаны стены, а также шуруповерт. Необходимо приобрести и мультиметр. Отвертка и перчатки должны иметь электроизоляцию. Также нужно подготовить уровень и плоскогубцы. Сечение используемых для проводки кабелей подбирают по таблицам, учитывающим номинальный электроток и мощность.

На стенах отмечаются места, где будут находиться приборы, распределительный короб, переключатели и розеточные гнезда. Затем проверяют, что проводка удобно ложится в пути планируемой прокладки, и ставят авто в гараж. Если расположение элементов системы вышло комфортным, машину вывозят и просверливают отверстия для установки основных компонентов. Затем стены штробятся, на них крепится короб и в него продевается кабель. Когда вводный щит будет установлен, провода подключаются к автоматам. Нужно проверить, что вводные устройства и УЗО подключены верно. После монтажа розеток и осветительных приборов тестируется работоспособность системы.

Для смотровой ямы необходима низковольтная схема, так как высокая влажность создает соответствующие требования безопасности. Допустимый максимум постоянного тока – 24 В, переменного – 36. Питание подается системой из трансформатора, стабилизатора и выпрямителя. Поток света должен направляться на днище транспортного средства. Использовать автомобильные трансформаторы нельзя.

Качество света

Что касается качества, то здесь в первую очередь
проверяйте коэффициент пульсаций. На старых люминесцентных лампах даже на
хороших экземплярах он достигает 10-20%.

Не говоря уже про модели без электронных ПРА.

На светодиодных он обычно не превышает 5%. Но это, если вы не будете сильно увлекаться диммерами.

Какое же значение считается безопасным? Не удивляйтесь, но согласно нормам для офисов (переговорные комнаты, рабочее место) допустимый коэфф. — целых 15%

А вот для тех, кто работает за компьютером – 5%. Кто-то
уверяет что пульсации не должны превышать 3% или даже 1%, но таких требований в
нормативной документации вы нигде не найдете.

Поэтому если светодиодный светильник по техническим
характеристикам имеет пульсации в 5%, можете смело его брать, он проходит по
всем стандартам.

Какое освещение лучше?

Как утверждают специалисты в области энергетики и владельцы автомобилей, лучшим вариантом является светодиодное освещение гаража. Чтобы убедиться в этом, можно перечислить основные преимущества светодиодов:

• более долгий срок службы, если сравнивать с аналогами – около 50 000 часов;
• эффективное энергосбережение;
• отсутствие веществ, которые вредят здоровью человека;
• на их работе не сказывается нестабильная сеть;
• высокая степень отдачи света;
• элементы таких ламп не выделяют много тепла, что обеспечивает безопасность от возникновения пожаров;
• способность работы до сверхмалых температур (до –50º С).

Изделия светодиодной продукции обладают единственным существенным минусом. Их стоимость достаточно велика, что отталкивает многих от приобретения. Если вы задумали выполнить светодиодное освещение в гараже, стоит руководствоваться в первую очередь своими финансовыми возможностями, а также советами специалистов.

Светодиодное освещение

При редких и кратких походах в гараж можно не выполнять обновление старого освещения. В иных случаях в гараже следует установить светодиодные лампы. Также можно применить светодиодные ленты, которые делаются путем размещения чипов по всему расстоянию ленты. Такое внедрение позволяет создать равномерное распределение потоков света по всему помещению, что невозможно при помощи обычных светильников. При хорошем освещении светодиодной лентой образование темных участков сводится к нулю. Главным плюсом такого оборудования является отсутствие стеклянного плафона, который можно легко разбить.

Подготовка к выполнению работ очень похожа на аналогичную применяемую в бытовых помещениях, но существуют некоторые различия. В гаражах с небольшими размерами лучше использовать продольные светильники бокового типа. Перед их установкой потребуется заранее разметить стены в наиболее важных зонах для освещения.

Помещения, площадь которых превышает 15 м², оснащают комбинированным вариантом, где присутствуют светильники как общего назначения, так и переносные фонари, питающиеся от общей сети или аккумулятора.

Укладка проводки под освещение

Существуют разновидности светодиодов, характеризующиеся цветовой температурой. Теплые тона при свечении выдают меньше визуального света, нежели холодные и нейтральные. Чрезмерное освещение в гараже тоже не нужно. Исходя из этого, можно сказать, что наилучшим вариантом для такого помещения будут светодиоды, рассчитанные на цветовую температуру от 4 000 до 6 000º К.

Достоинства и недостатки лампочек накаливания

Это самый доступный и самый распространенный вид лампочек, которые сегодня используются для освещения частных гаражных построек. Достоинством такого освещения являются:

• доступная стоимость;
• простота установки;
• неприхотливость в обслуживании;
• возможность быстрой замены;
• универсальность.

До недавнего времени у таких приборов не было альтернативы. С появлением энергосберегающих технологий они стали существенно проигрывать новым видам лампочек. Источник света, который дает лампа накаливания имеет небольшое КПД из-за того, что при включенном положении такой светотехнический прибор сильно нагревается. Такие лампочки дают неравномерный световой поток, поэтому сложно равномерно осветить всю полезную площадь. При освещении гаражей светодиодами этого удается избежать. К тому же существенно экономится потребление электроэнергии.

Использование ламп накаливания для освещения гаража

Спектр света, излучаемого такой лампочкой, очень сильно отличается от белого, что существенно повышает нагрузку на глаза при выполнении ремонтных работ. В желтом и красном спектре глаз хуже воспринимают цвета и мелкие детали, чем в белом.

Лампочки накаливания могут являться источником пожара, так как от них нередко появляются искры, что небезопасно в гараже. К тому же они быстро перегорают и потребляют нерационально много электроэнергии. Поэтому электрики рекомендуют переходить на более современные и безопасные лампочки дневного света и светодиодные приборы. Если в гараже используется лампа накаливания, то она обычно создает общее освещение.

Как правильно располагать светильники?

Чтобы добиться равномерного освещения, светильники нужно устанавливать определенным образом:

• Потолочные светильники в гаражах с большой площадью необходимо устанавливать в два ряда по краям, на расстоянии около 50 см от стен и 100 см друг от друга;
• Гаражи с высокими потолками дополнительно оборудуют настенными светильниками. Они могут быть как накладными, так и врезными. Располагать их необходимо ниже уровня глаз, чтобы они не слепили. На высоте примерно 1,5-1,8 метра;
• В небольших гаражах можно вовсе отказаться от потолочных светильников в пользу настенных;
• Светильники для подсветки рабочей зоны также должны быть расположены ниже уровня глаз стоящего или сидящего человека. Смотря, какие работы вы проводите;
• Для того, чтобы избежать случайных травм от лежащих на полу инструментов, которые иногда можно просто не заметить, рекомендуют организовать и нижнее освещение. Оно реализуется светодиодными или галогенными светильниками, расположенными параллельно плоскости пола на высоте не более 0,4 метра. Такое освещение очень удобно и в том случае, если гараж используется исключительно для стоянки автомобиля. Схема, дополненная одним общим потолочным светильником и одной или двумя переносными лампами, будет оптимальной в данном случае.

Мы лишь привели пример, на какой поверхности и на какой высоте лучше всего монтировать светильники. Однако общая схема освещения каждого гаража будет индивидуальной

Во внимание в первую очередь нужно принимать назначение помещения и его площадь

Типы ламп для гаража

Осветить любое помещение, в том числе и гаражное можно с помощью:

1. Ламп накаливания.
2. Люминесцентных ламп.
3. Галогенных ламп.
4. Светодиодных ламп и лент.

Если говорить о первом источнике света, то к его преимуществам можно отнести легкость в установке и эксплуатации. Также лампы накаливания характеризуются низкой ценой.

Однако они имеют короткий срок службы, потребляют много энергии и неравномерно излучают свет. Кроме этого они выделяют от 7 до 17 люмен на ватт. Также они очень нежные и легко выходят из строя. Специалисты отмечают, что освещение такими лампами помещения гаража лучше не делать.

Функциональное освещение гаража люминисцентными лампами

Основу конструкции таких ламп представляет стеклянная трубка, которую производитель заполняет люминофором, инертными газами и парами ртути. Этот источник света может излучать от 45 люмен на ватт, что говорит о большом уровне энергоэффективности.

Они являются прекрасным вариантом для помещения гаражного типа, но есть свои но. Если это помещение не отапливается и температура опустилась ниже +5 градусов, люминесцентная лампа может не загореться.

Также будут проблемы, если наблюдаются прыжки входного напряжения. Свет будет тусклым. Решение проблемы заключается в использовании стабилизатора.

Еще один минус — наличие ртути в середине стеклянной трубки. В случае разбивания трубки, ртуть попадет в воздух и нанесет вред здоровью. Что касается галогенной лампы, то ее следует использовать для локального (точечного) освещения.

Причина этого кроется в том, что большинство из них рассчитано на напряжение, которое равняется 12 вольтам. Соответственно для их подключения нужно использовать блоки питания.

Также можно использовать и аккумулятор, что может быть очень актуальным тогда, когда есть постоянная необходимость в освещении гаража и электричество часто отключают.

Главные минусы «галогенок» кроются в необходимости их защиты от случайного прикосновения человеком, попадания пыли и скачков напряжения. Чтобы их использовать в гаражном помещении, их нужно поместить в стеклянный плафон и подключить к сети через блок питания. Этот тип источника света излучает от 15 до 22 люмен на ватт.

Наиболее выгодный вариант для освещения гаража заключается в использовании светодиодов. Они устойчивы к ударам, влажности и перепадам напряжения. Они характеризуются высокой энергоэффективностью (могут выдать до 120 люмен на ватт). Однако они характеризируются наибольшей ценой.

Чтоб требуется для установки своими руками

Для прокладки электрической проводки потребуется:

• Тестер.
• Комплект изолированных отверток.
• Диэлектрические перчатки.
• Изоляционные ленты.
• Защитные очки.
• Плоскогубцы с изоляцией.
• Строительный нож или даже кусачки (ими вы будете отрезать провод и зачищать его).

Прокладывание проводки, установка распределительных шкафчиков и прочих компонентов невозможно быть дрелей, перфораторов и штроборезов. Еще стоит подготовить:

• Лобзики.
• Строительные шпатели.
• Пилы по древесине и металлу.
• Молотки и гаечные ключи.
• Сверла.
• Дисковые пилы.
• Строительный уровень и рулетку для измерений.

Полезные советы от электрика

• Если вы разделили все освещение на определенные зоны, целесообразно устанавливать выключатель непосредственно возле нее. К примеру, возле слесарного стола, возле капота и т.д. При желании можно установить проходные выключатели, которые позволят включать и выключать освещение, как от входа, так и с самой зоны.
• На случай отключения электроэнергии сделайте аварийное освещение в гараже. Для этого отлично подойдут галогенные лампы или led светильники на 12 В. Если во время ремонта пропадет электропитание, вы всегда сможете продолжить, запитав аварийное освещение от аккумулятора.
• При наличии прожектора у входа, подключайте его через датчик движения, так вы сэкономите на освещение улицы и сможете создать своеобразную сигнализацию.
• Для большей эффективности световой поток от стационарного освещения в гараже должен быть рассеянным, чего можно достигнуть при помощи плафонов и отражателей. А вот переносную локальную подсветку можно делать одним пучком света для определенной точки.
• Установите контур заземления и проложите третью жилу в проводке, это позволит предотвратить электротравмы и возгорание из-за замыкания на корпус.
• При выборе материалов и устройств приобретайте продукцию известных производителей.

Монтаж и установка электрического щитка

Электрический щиток предназначен для перераспределения электрической энергии от ввода к потребителям через защитные автоматы. Для монтажа выбирается наиболее удобное место при входе. Если вы устраиваете освещение смотровой, для него можно смонтировать отдельный щиток.

Рис. 14: Установка автоматов в щиток

В щитке установите автоматы соответствующего номинала, согласно расчета нагрузок для каждой группы потребителей, которую вы производили при выборе сечения проводов. Большинство щитков наборные, поэтому количество УЗО в них вы можете устанавливать в зависимости от составленной схемы. К примеру, отдельно для общего освещения, отдельно для розеток и слесарного уголка. Такой принцип секционирования позволит отключать только тот участок, на котором произошло повреждение, в то время как все остальное помещение будет получать питание.

Рисунок 15: Подключение распределительного щитка
