7 советов, как выбрать диммер для светодиодной ленты

Рейтинг самых лучших аналоговых моделей

Аналоговые модели способны обеспечивать работающую цепь стабильным током. Благодаря их применению можно добиться относительно небольшой потери мощности при использовании системы освещения. Однако у этого вида регуляторов есть один существенный недостаток. По сравнению с цифровыми аналогами, они способствуют сильному нагреванию светодиодов, из-за чего снижается срок их эксплуатации.

Arlight VT – S74 – 30A (12-24 V)

Этот светорегулятор полностью совместим со всеми известными моделями монохромных LED — лент. Также его можно использовать для контроля над светильниками, которые поддерживают питание в диапазоне 12 либо 24 В. Оснащается простой графической маркировкой и обладает плавным ходом ручки. Благодаря этому пользователь может более точно настроить параметры яркости осветительной техники.

Дополнительно оснащен мощными зажимными контактами, а внутренняя часть способна выдерживать силовые нагрузки тока, которые достигают 30А. Корпус оснащается специальными световыми индикаторами, благодаря которым пользователь может определить статус функционирования прибора на текущий момент.

Arlight VT – S74 – 30A (12-24 V)

Достоинства:

Является качественным изделием;
Легко крепится на плоские поверхности;
Рассчитан на высокую силовую нагрузку (до 30А);
Оснащается световыми индикаторами и специальной маркировкой;
Компактный;
Простой монтаж.

Недостатки:

Стоимость как для модели аналогового типа (средняя цена составляет 1180 рублей);
Подходит только для одной зоны;
Подходит только для накладного монтажа.

Dimmer аналоговый для светодиодных лент

Является одной из самых недорогих и бюджетных моделей на отечественном рынке светотехники. Прекрасно подходит для систем освещения, которые состоят из LED — лент. Благодаря его применению, пользователь может самостоятельно менять уровень яркости.

Стоит отметить, что это устройство также подойдет для ламп, которые поддерживают функцию диммирования. Показатель рабочего напряжения, в котором работает этот аппарат, составляет 12/24В. Максимально допустимая сила тока составляет не более 8А.

Dimmer аналоговый для светодиодных лент

Достоинства:

Цена (средняя стоимость составляет 300 рублей);
Легко устанавливается;
Сделан из качественных материалов.

Недостатки:

На корпусе нет специальной индикации, которая бы указывала на режим его текущей работы;
Максимально допустимая сила тока составляет не более 8А;
Сложно выполнить точную настройку уровня яркости свечения.

Контроллер – диммер led – dm30-1212-24B 30A

Качественная модель регулятора уровня освещения, которая поддерживает ручную, простую систему контроля. Способна работать при входном напряжении в 12 и 24 В. Максимальные показатели мощности составляют 360 Вт, а нагрузки – 30 А. Диапазон рабочей температуры составляет от -40 до +50 градусов по Цельсию. Подходит исключительно для систем освещения, которые оснащены только одноцветной LED — лентой.

Контроллер – диммер led – dm30-1212-24B 30A

Достоинства:

Приемлемое соотношение цены и качества (средняя стоимость составляет 903 рубля);
Показатель мощности составляет 360 Вт;
Выдерживает нагрузку до 30 А;
Оснащается простым, интуитивно понятным управлением.

Недостатки:

Подходит только для LED — лент;
Корпус не оснащен световыми индикаторами.

Схема подключения диммера для светодиодных ламп

Подключить светорегулятор вместо обычного выключателя не составляет особой проблемы, и выполнить установку может любой человек более-менее знакомый с электричеством и умеющий держать отвертку. К тому же пошаговая инструкция облегчит задачу. Рассмотрим подключение диммера фирмы Легранд.

Схема подключение светорегулятора в электроцепь

Фото процесса	Описание этапов
	Для начала необходимо обесточить сеть, предварительно определив при помощи индикатора фазовый провод, разобрать диммер и освободить подрозетник.
	На корпусе видим три разъема: Фаза. На нагрузку. B – для подключения дополнительных выключателей.
	Значительно облегчает задачу прилагаемая к диммеру схема подключения.
	Отпускаем зажимные винты и вставляем провода в разъемы в соответствии с распиновкой. В данном случае белый провод у нас фаза, а синий уходит на нагрузку. Хорошо зажать винты (главное не переусердствовать), тем самым обеспечивая надежный контакт.
	Вставляем диммер в подрозетник и фиксируем его в коробке при помощи двух саморезов.
	Устанавливаем декоративную рамку и клавиши. Клавиши устанавливаем в соответствии с инструкцией (широкая включает и выключает свет, а более узкая отвечает за регулировку яркости освещения).
	Проверяем работу светорегулятора и, если все в порядке, наслаждаемся плодами своего труда.

На видео показан пример установки светорегулятора:

Watch this video on YouTube

Особенности диммирования LED-ламп

Светодиодные лампы построены по различным схемам. Различие сводится к способам стабилизации (или просто ограничению) тока через LED. Подход к регулировке интенсивности свечения также различается:

У простых недорогих ламп ток через излучающий элемент ограничивается резистором. В этом случае диммирование легко производится изменением величины внешнего напряжения. Чем оно больше, тем больше ток через LED, тем ярче он светится. Другой способ регулировки – ШИМ. Здесь регулируется средний ток через кристалл за единицу времени.
У многих ламп встроен электронный стабилизатор тока – драйвер. Его задача – удерживать ток через светодиоды неизменным, несмотря на изменения внешнего напряжения. Очевидно, что здесь диммировать, регулируя входные параметры, бессмысленно: драйвер все равно будет стараться удержать ток стабильным.
Есть лампы, у которых функция диммирования возложена на драйвер. Он может изменять ток через LED в зависимости от внешней команды.

Поэтому потребителю важно знать, как управлять интенсивностью свечения такой лампы. На упаковках можно встретить маркировку «диммируемая»

Обозначение диммируемой лампы.

Когда обычная светодиодная лампа диммируется?

Иногда обычная светодиодная лампа все таки может подавать «признаки» регулировки яркости, даже если она и не предназначена для этого. Это касается в первую очередь дешевых китайских экземпляров.

В них ставят самый примитивный драйвер, без какой-либо защиты от перегрузок по току и перепадов напряжения. Именно такой недостаток конструкции и позволяет им случайным образом диммироваться.

Причем в очень узких и ограниченных пределах. Для остальных светодиодных ламп, такое в принципе невозможно. Поэтому лучше всегда ищите в магазинах модели со значком Dimmable.

Кстати, тут же действует и обратное правило — если вы не собираетесь регулировать яркость своего светильника, то вам нет никакого смысла переплачивать и приобретать именно диммируемые экземпляры. Имейте это в виду.

Есть лампы, которые вроде бы диммируются, но плохо. При этом некоторые умельцы пытаются схитрить, и включают в цепь параллельно соединенных, плохо регулируемых светодиодных экземпляров, одну обычную лампу накаливания.

Такая схема сильно влияет на общее сопротивление, особенно при изменении температуры накала вольфрамовой нити. Эта особенность позволяет в определенных случаях расширить диапазон диммирования светодиодных лампочек.

Однако срок службы у такой схемки и ее отдельных элементов, будет далек от заявленного производителями. Большинство ламп в скором времени могут просто выйти из строя.

Дистанционные модели

Регулирование и управление при подключении такого типа прибора осуществляется при помощи специального дистанционного пульта, который входит в комплект с самим переключателем. Контроль над лентой осуществляется при помощи радиосигнала или инфракрасного излучения. Но те модели, которые поддерживают управление радиосигналом стоят намного дороже, пульт позволяет регулировать освещение даже тогда, когда пользователь находится за пределами помещения.

Ecola 48Вт/12В, 96Вт/24В ИК

Модель данного регулятора является инфракрасной и дает возможность владельцам самостоятельно выбирать степень яркости и выбирать режим свечения монохромных плат, для удобства управления прилагается пульт. Сигнал поступает за счет инфракрасных лучей, которые исходят из пульта к приемнику. Максимальная нагрузка данной модели регулятора равна 4Ф на один канал, LED — лента подсоединяется к световому регулятору через специально предназначенный для этого штекерный разъем. Прибор подойдет как для монохромных, так и одноцветных лент.

~~Ecola 48Вт/12В, 96Вт/24В ИК~~
Достоинства:

дистанционное управление;
функциональность;
цена очень низкая;
легко монтируется.

Недостатки:

так как устройство работает от пульта с инфракрасным излучением, радиус действия у него небольшой.

APEYRON 300/600 ВТ 12/24В IP20 с пультом

Данная модель подходит для одноцветных плат, регулирование осуществляется при помощи радиочастот, исходящих от дистанционного пульта. Среди ряда функции можно выделить такие как включение, выключение, регулировка яркости, поддерживается ночной режим и режим задержки включения.

~~APEYRON 300/600 ВТ 12/24В IP20 с пультом~~
Достоинства:

наличие различных функций;
качество самой конструкции;
небольшой вес.

Недостатки:

подойдет только для лент, имеющих один цвет;
высокая цена.

Arlight LN-RF6B-Sens Black (12-24V, 3x8A) 023375

Прекрасная модель регулятора с пультом радиоуправления, имеющим 6 кнопок и сенсорное кольцо для управления. Переключатель прекрасно подойдет для многоцветных лент RGB светодиодами и позволит создать множество различных световых оттенков. Диммер имеет 10 разных программ, которые могут быть установлены со следующей друг за другом сменой цветов. Одним их преимуществ прибора являет то, что его корпус выполнен из металла улучшающего тепловой обмен и не позволяющего перегреваться механизму, а также выступает в качестве хорошей защиты внутренних частей от повреждений. При помощи пульта возможно настроить скорость смены оттенков.

~~Arlight LN-RF6B-Sens Black (12-24V, 3x8A) 023375~~
Достоинства:

металлический корпус
все действия осуществляются при помощи пульта с сенсорным кольцом
функциональность.

Недостатки:

цена.

LN-RF8B (5-24V, 80-384W, ПДУ сенсор 2.4G)

Одна из популярных среди потребителей моделей диммера, имеет высокие показатели мощности(16А). Справляется со всеми системами освещения, оснащена дополнительными усиленными клеймами в комплект также входит сенсорный пульт управления. Конструкция монтируется накладным способом. Возможно управлять сразу четырьмя зонами.

~~LN-RF8B (5-24V, 80-384W, ПДУ сенсор 2.4G)~~
Достоинства:

дистанционное управление сенсорное;
высокие показатели мощности;
позволяет контролировать сразу четыре зоны.

Недостатки:

размеры довольно большие;
цена.

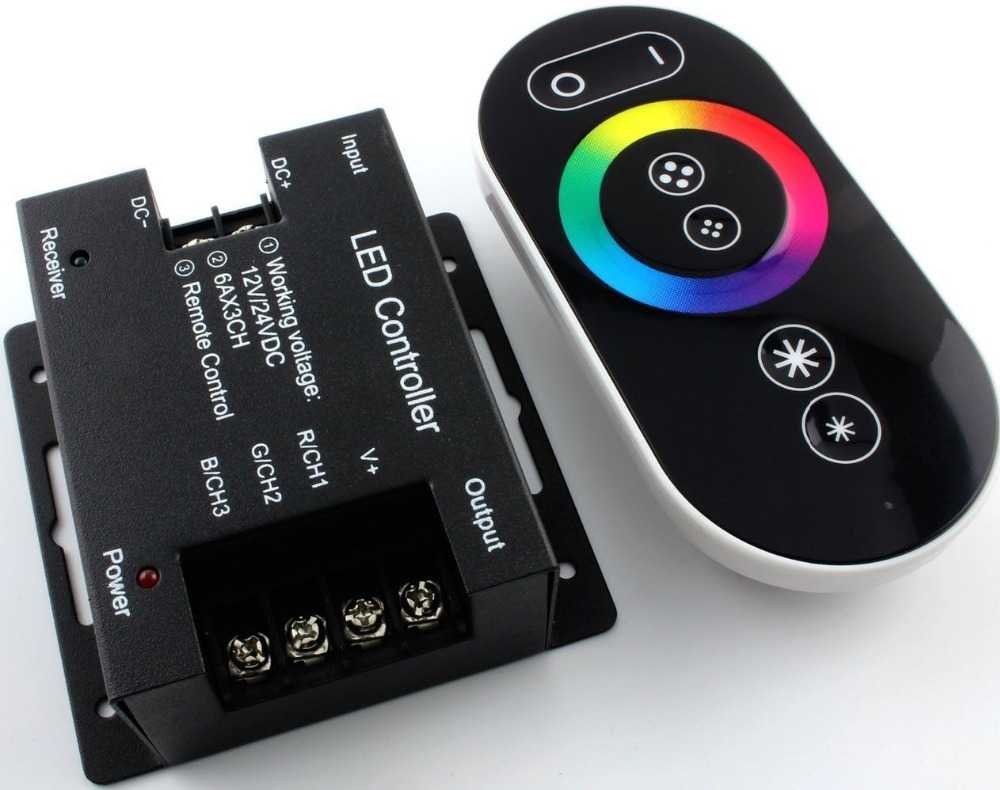

Как подключить диммер

Чтобы провести димирование светодиодной ленты, к ней необходимо правильно подключить не только трансформатор (блок питания), но и сам диммер. Здесь следует помнить, что бывают различные типы излучателей светодиодов, установленных на светодиодных лентах:

RGB — трехцветные. При смешивании их свечения получается белый свет. А если их включать раздельно, то можно получить самые разнообразные цветовые эффекты;

Цветовое свечение ленты

люминофорные. Они применяются как излучение вторичного плана для специального желтого слоя люминофора, которое освещается светодиодами синего цвета мощного типа. Для их запитки следует использовать специальные драйвера (блок питания и трансформатор), а также диммеры.

Поэтому выбор схемы подключения, а также самого типа диммера, необходимо делать на основании параметров купленной светодиодной ленты. Например, для белых монокристальных лент нужно использовать одноканальные диммеры, которые в схеме подключаются после того, как был установлен трансформатор.

Вариант схемы подключения

Если правильно подобрать диммер, то ваша светодиодная подсветка будет регулироваться наилучшим образом.

Минимальный уровень яркости

Еще одним неприятным моментом является то, что у большинства экземпляров вы никогда не добьетесь равномерного снижения яркости, вплоть до нулевых значений.

Светодиодными лампами нельзя сделать такой минимальной освещенности помещения, какой можно добиться еле светящейся вольфрамовой нитью. То есть, при самом максимальном выкручивании диммера (в сторону уменьшения), все равно будет наблюдаться достаточно видимый поток света.

Захотите его снизить еще больше, а у вас ничего не выйдет. Далее свет просто выключится.

Кроме того, не забывайте что разные диммеры и лампочки, имеют каждый свой минимальный уровень.

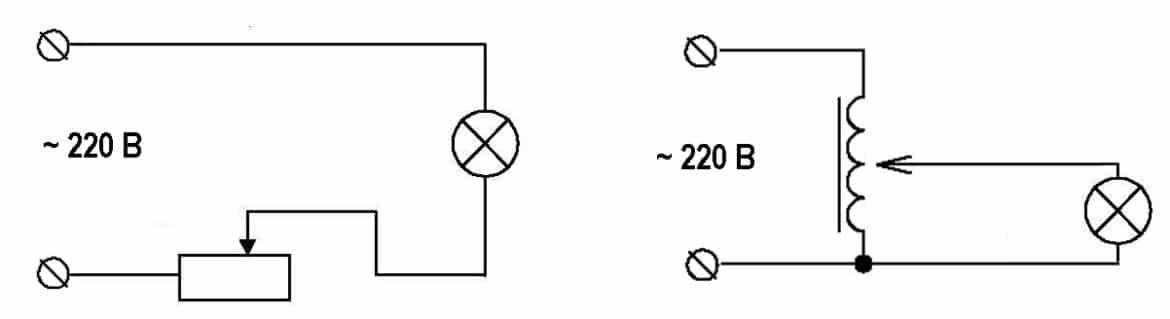

Схемы диммеров

Диммер для напряжения 220В, с отсечкой по переднему фронту, работает по принципу фазоимпульсного управления напряжением. В процессе работы, элементы такого диммера подают напряжение на нагрузку в определенные моменты, отрезая часть синусоиды. Подробно и более наглядно это изображено на графиках.

Площадь синусоиды, заштрихованная серым цветом – это площадь напряжения или его действующая величина, которая подаётся в нагрузку (светильник или любое другое описанное выше устройство).

Красной пунктирной линией изображена форма напряжения на входе диммера для led ламп. В таком виде она подается через обычный выключатель без регулировок.

Как подключить светодиоды через диммер?

Номиналы компонентов и все сведения указаны на схеме диммера.

Устройство устанавливается в разрыв провода идущего к источнику света, двигателю, тэну или любому другому устройству.

Логика работы схемы следующая: конденсатор С1 заряжается через цепочку R1 и потенциометр R2. В зависимости от положения потенциометра, конденсатор заряжается до напряжения открытия динистора VD1.

В схеме использовался динистор DB3, это примерно 30В. Через открытый динистор подаётся управляющий импульс открытия симистора (двунаправленный тиристор), на его управляющий электрод.

Чем больше сопротивление, выставленное ручкой потенциометра – тем дольше заряжается конденсатор, соответственно тем позже откроется цепь динистор-симистор, а напряжение будет ниже, так как срежется большая часть синусоиды. И наоборот – меньше сопротивление – больше напряжение на выходе регулятора.

В интернете есть много вариантов схем со всевозможными доработками, все они хорошие. Здесь приведена простейшая схема, на рисунке изображен монтаж этого варианта схемы.

Правила выбора оптимального варианта

Покупатели могут приобрести два вида светодиодных лент, так называемую монохромную, то есть одноцветную, или трехцветную RGB. В последнем случае все цвета можно подключать по отдельности, смешивать, получать различные эффекты.

Диммеры могут быть различных размеров, мощности, что позволяет заинтересованному человеку выбрать нужное изделие для любой светодиодной полоски

И будущему владельцу следует знать, что для управления многоцветной лентой понадобится приобрести специальный RGB-контроллер. Так как возможностей регулятора для полноценного контроля такого источника света недостаточно.

Кроме того, нужно внимательно отнестись к техническим параметрам приспособления. Поскольку мощность любого управляющего устройства должна превышать аналогичный показатель самой светодиодной ленты, необходимо учитывать такую особенность еще до покупки.

Причем варианты могут быть следующими:

Если владелец помещения не планирует больше увеличивать длину светодиодной ленты, а, следовательно, и ее мощность, то эта характеристика у диммера должна быть выше на 20-30% и это как минимум, а лучше всего вполовину. Что поможет продлить срок службы регулятору, исключив возможность быстрого износа с последующей поломкой.
Если планируется увеличение мощности светодиодной ленты, то прибор необходимо приобретать с учетом этого. Или позже снова придется тратиться на приобретение нового регулятора. Причем запас мощности должен исчисляться с учетом положенных 20-50% для запаса.

Когда потенциальный покупатель неправильно рассчитает мощность, то приспособление не сможет выполнять свои функции, поэтому просто не включится. И это при самом благоприятном исходе, так как нередко случается так, что перегрузка приводит к мгновенному выходу со строя.

Монтаж любого типа регулятора отличается простотой, поэтому в ряде случаев пользователь будет в силах такую процедуру выполнить самостоятельно

Кроме того важно определиться с типом управления. Любой из них (механический, электронный, дистанционный) является надежным и позволит человеку эффективно выполнять манипуляции с яркостью полоски светодиодов

Поэтому все будет зависеть от того, сколько человек готов заплатить. Если он решит сэкономить, тогда оптимальным решением станет наиболее доступная модель с механическим типом управления.

Когда в распоряжении будущего пользователя средств больше, тогда следует отдать предпочтение устройству с приложенным дистанционным пультом. Так как он повышает комфортность, что является значительным преимуществом.

Кроме того, при выборе не стоит экономить на качестве диммера, он должен быть только от известного производителя. Которыми являются компании Osram, Gauss, Philips, ряд других.

Если все же возникнет желание снизить расходы и приобрести китайское изделие, то стоит вспомнить, что такая покупка может обернуться головной болью, потерей части работоспособности и рядом других проблем со здоровьем. Остальные особенности при выборе не столь важны и все зависит только от личных предпочтений.

Рейтинг самых лучших аналоговых моделей

Arlight VT – S74 – 30A (12-24 V)

~~Arlight VT – S74 – 30A (12-24 V)~~

Достоинства:

Является качественным изделием;
Легко крепится на плоские поверхности;
Рассчитан на высокую силовую нагрузку (до 30А);
Оснащается световыми индикаторами и специальной маркировкой;
Компактный;
Простой монтаж.

Недостатки:

Стоимость как для модели аналогового типа (средняя цена составляет 1180 рублей);
Подходит только для одной зоны;
Подходит только для накладного монтажа.

Dimmer аналоговый для светодиодных лент

~~Dimmer аналоговый для светодиодных лент~~

Достоинства:

Цена (средняя стоимость составляет 300 рублей);
Легко устанавливается;
Сделан из качественных материалов.

Недостатки:

На корпусе нет специальной индикации, которая бы указывала на режим его текущей работы;
Максимально допустимая сила тока составляет не более 8А;
Сложно выполнить точную настройку уровня яркости свечения.

Контроллер – диммер led – dm30-1212-24B 30A

~~Контроллер – диммер led – dm30-1212-24B 30A~~

Достоинства:

Приемлемое соотношение цены и качества (средняя стоимость составляет 903 рубля);
Показатель мощности составляет 360 Вт;
Выдерживает нагрузку до 30 А;
Оснащается простым, интуитивно понятным управлением.

Недостатки:

Подходит только для LED — лент;
Корпус не оснащен световыми индикаторами.

Диммируемые светодиодные лампы

При выборе диммеров нужно всегда помнить про типы ламп, которые используются в ваших светильниках.

Например светодиодные, должны обязательно иметь возможность диммирования. У них на упаковке и корпусе нарисован специальный значок.

1 of 3

Также и сами диммеры могут подойти не для всех разновидностей лампочек. Лучше ищите стандартные модели, которые изначально поддерживают все типы ламп.

Если же подключать светодиодные лампы не рассчитанные на диммирование, это может привести не только к их нестабильной работе, но и перегоранию.

Конечно драйвер в лампе будет стараться компенсировать колебание напряжения до оптимального рабочего тока светодиодов. Но как он поведет себя при длительной работе, никто гарантировать не может.

Какие еще особенности имеются у диммеров рассчитанных именно на светодиодные источники света? Во-первых, как мы выяснили ранее, они подключаются к лампочкам, питающимся не от простых, а от диммируемых драйверов.

Во-вторых, при подключении светодиодных ламп через диммер, цветовая температура в них практически не меняется, в отличие от обычных ламп накаливания.

В третьих, при выборе очень внимательно нужно подходить к такому параметру, как минимальная мощность диммирования.

Регуляция входного напряжения

Присоединяемая к нему диодная полоса должна обладать соответствующей входной мощностью, для которой в сам светоприбор встроен ограничительный резистор. Он обеспечивает оптимальный режим для функционирования светодиода. Входное напряжение подключенного диммера и устройства регуляции должны соответствовать числу диодных кристаллов размещенных на ленте.

Напряжение, Вт	20	30	45	60	100	150	200
Вид модульной системы	Число модулей, ед.
Accent 15o*60o,160o	13	19	28	38	64	95	126
Skat	17	25	38	50	83	125	166
Matrix	2	35	51	78	103	174	260	347
3	23	35	52	70	115	174	231
4	17	25	37	50	83	125	166
Simple 3, 2, 3 mini	55	84	125	166	277	416	556
Genius 3L, 3Q	12	17	25	33	55	84	111
Simple 4	27	40	60	79	132	196	263

Кроме того, светодиодная полоса должна иметь соответствующую длину, не превышающую стандартизированного параметра равного 5м. При необходимости применения изделия меньшего размера, полосу можно обрезать. Однако данный процесс нужно осуществлять в местах, где есть линия разреза. В случае потребности удлинения изделия используется дополнительная лента, но тогда последующий отрезок требуется подключать напрямую к преобразователю.

Способы регулирования яркости

Управление светодиодной лентой может осуществляться диммерами следующих типов:

Поворотные. Настройка параметров производится путем поворота рукоятки, которая может иметь круглую, шестеренчатую или многоугольную форму. Включение и отключение прибора выполняется при нажатии или повороте рукоятки. Она может быть оснащена ночным индикатором.
Кнопочные. На панели находятся несколько сенсоров, каждый из которых имеет свое значение. Диммированние проводится легким надавливанием на место с нужным символом.
Дистанционные. Диммируемая светодиодная лента управляется с помощью пульта или через сотовый телефон с установленным программным обеспечением. Команды на устройства могут передаваться путем активации символов на дисплее или через микрофон.

Чем сложнее модель регулятора, тем выше цена изделия. У некоторых приборов она может быть больше, чем у самой ленты.

Видео: Мигает энергосберегающая лампа. Причины и как устранить

тут могут быть много причин. если лапочка трещит и треск сопровождается мерцанием света, то это значит что контакт между пластиной в патроне и цоколем лампочки плохой, при этом образуется искра. Этого можно избежать путем замены патрона, либо почистить контакты и подогнуть их, чтобы они лучше прилегали к цоколю. если это лампочка в люстре то для такой работы не достаточно просто выключить выключатель света, т.к. любой из двух проводов может оказать фазой в следствии чего можно получить удар эл. током. при правильном монтаже выключатель устанавливают на фазовый провод.

Не указан в вопросе тип лампочки — обычная лампа накаливания или «экономка». Ведь в каждой из этих лампочек возможен треск при работе. Это может быть и плохой контакт в самом патроне, а может от температуры трещит уже специальный материал, склеивающий колбу лампочки и цоколь или черного цвета диэлектрик внизу цоколя трещит и лопается. Ничто не вечно. А в «экономках» внутри цоколя электрическая плата может трещать(может отойти контакт спиралей от выводов). Так что вариантов много, а вот выход скорее всего единственный — замена лампочки.

Самые лучшие сенсорные регуляторы освещения на 2021 год

Такие модели оснащаются специальной сенсорной контрольной панелью, контроль над которой осуществляется благодаря легкому прикосновению. Устройства, оснащенные сенсорным управлением, обладают современным дизайном, но практически ничем, в плане функционала, не отличаются от обыкновенных светорегуляторов.

Ecola LED Strip Dimmer Panel 12A 144W 12V (288W 24V)

Является диммером – настенной сенсорной панелью, которая позволяет управлять работой одноцветной LED — лентой. Подходит как для белых цветных LED — лент (8/10мм), так и для цветных аналогов на 12/24 В. Данное устройство является настенной сенсорной панелью, которая может монтироваться как врезным, так и накладным способом. Комплектуется установочной коробкой, которая позволит этот контроллер углубить в стену во время его установки. Поддерживает 10 режимов, которые позволяют пользователю контролировать уровень яркости свечения.

~~Ecola LED Strip Dimmer Panel 12A 144W 12V (288W 24V)~~

Достоинства:

Дизайн;
Можно проводить монтаж несколькими способами (врезным или накладным);
Комплектация;
Чувствительность сенсора;
Цена (799 рублей);
Наличие 10 режимов работы.

Недостатки:

При сильных нагрузках, перепадах напряжения может выйти из строя;
Пластик не выдерживает сильного механического воздействия.

Dimmer LN – 200 (12-24V, 72-144W, Touch)

Компактное устройство, которое позволяет осуществлять контроль над светотехникой одним касанием. При коротком нажатии светорегулятор включает либо, наоборот, выключает светодиоды. В случае длинного нажатия прибор активизирует функцию диммирования. Максимально допустимые показатели рабочего напряжения для этой модели составляют 12-24В, а мощности – 72-144 Вт. Масса этого прибора составляет всего лишь 38 грамм. Монтируется на поверхность стены накладным способом.

~~Dimmer LN – 200 (12-24V, 72-144W, Touch)~~

Достоинства:

Компактное устройство;
Чувствительный сенсор;
Поддерживает накладной тип монтажа.

Недостатки:

Стоимость (994 рубля);
Ограниченный функционал.

Выключатель – диммер сенсорный 12/24V 48W встраиваемый в профиль

Недорогое, бюджетное, компактное устройство, которое используется для включения либо отключения работы LED — лент. Оснащается простой сенсорной системой контроля. Осуществляет свою работу благодаря постоянному напряжению 12/24 В., является одним из лучших представителей сенсорных диммеров – выключателей из бюджетной категории. Часто применяется при создании декоративных систем освещения в алюминиевых профилях.

Максимальная сила тока составляет 4 А. Благодаря только одному касанию пальца пользователь может самостоятельно осуществлять регулирование уровня яркости освещения. Диапазон регулировки колеблется в пределах от 0 до 100%. Диапазон рабочей температуры этого изделия составляет от -25 до +55 градусов по Цельсию. Показатель максимальной мощности составляет 48 Вт. Можно использовать в качестве регулятора освещения для светодиодных светильников.

~~Выключатель – диммер сенсорный 12/24V 48W встраиваемый в профиль~~

Достоинства:

Стоимость (481 рубль);
Качество сборки.

Недостатки:

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

методу управления;
способу монтажа и расположению;
дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Купить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Купить

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

Одноцветный и RGB светорегуляторы c пультом ДУ

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.

Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

Включение по таймеру (имитация присутствия хозяина).
Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
Режим светомузыки (используется встроенный микрофон).
Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
Входы для подключения внешних датчиков (тревожных, света и пр.).
Возможность самостоятельного программирования.

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом

Способы регулировки яркости светодиодной ленты

Самый простой способ управлять яркостью осветительного прибора – включить последовательно с ним переменный резистор. Он будет перераспределять падение напряжения между ним и лентой, тем самым регулируя ток через элементы. Этот способ дешев и прост, но на потенциометре бесполезно рассеивается большое количество мощности.

Другой метод – установка автотрансформатора со стороны 220 В блока питания. Этот трансформатор громоздок, дорог и ненадежен.

Неэффективные методы изменения яркости.

Самый распространенный способ регулирования интенсивности свечения – применение специальных приборов – диммеров. Они регулируют средний ток через светодиоды путем регулировки среднего напряжения методом широтно-импульсной модуляции (ШИМ).

Принцип регулирования методом ШИМ.

Особенностью такого пути является отсутствие перераспределения мощности между ключевым элементом и нагрузкой – энергия подается дозированными порциями. Яркость усредняется за счет инерционности человеческого зрения.

Управление низковольтными лентами

Импульсное напряжение для светильников 12..36 вольт, промодулированное по ширине импульса, формируется с помощью микросхем. Для диммеров с ручным управлением применяются таймеры. Например, широко распространенная микросхема 555

С ее помощью генерируется последовательность импульсов, скважность которых можно регулировать потенциометром. Импульсы управляют мощным ключом на полевом транзисторе, который регулирует средний ток через светодиодную ленту

Схема диммера на таймере 555.

Если светорегулятор предполагает более высокий уровень сервиса, регулятор среднего тока строят на микроконтроллере или специализированной микросхеме. Так выполняют устройства с дистанционным управлением или адаптивной подсветкой, изменяющейся в зависимости от окружающего освещения.

Подключение регулятора освещения для низковольтных приборов.

Рабочее напряжение для распространенных типов осветительных устройств указано в таблице.

Тип прибора	RT-5000 3528	RT-5000 2×3528	ULTRA-5000 5630	ULTRA-5000 2×5630	RS-5000 335	RS-5000 2×335
Напряжение питания, В	12	12, 24, 36	12	24	12	12, 24

Регулирование яркости лент на 220 В

В основу диммирования LED-оборудования, питающегося от сети 220 В положены те же принципы, но реализация несколько другая. В качестве управляющих ключей используются более мощные и высоковольтные элементы, включая симисторы.

Схема светорегулятора на 220 В.

Подключение такого диммера к светодиодной ленте и регулирование производится до выпрямления. Схема управления «нарезает» куски синусоиды нужной ширины, формируя среднее напряжение. Потом оно выпрямляется, фильтруется (усреднение происходит в фильтре, поэтому дополнительных мер к снижению мерцания применять не надо) и подается на LED-ленту.

Подключение регулятора освещения для LED-осветителя на 220 В.
