Газовое отопление частного дома: схемы и способы организации

Способы организации отопления в коттедже

Наиболее часто встречающейся в отечественных загородных домах автономной системой обогрева жилища является водяная. В качестве теплоносителя в ней используется вода, нагреваемая в котле или печи. После подогрева она при помощи батарей и труб отдает тепло помещениям, создавая в них комфортные условия.

Системы отопления в зависимости от схемы подсоединения отопительных приборов делятся на:

Однотрубные – с последовательным подключением радиаторов, согласно чему теплоноситель подается и выводится из прибора с помощью одной трубы;

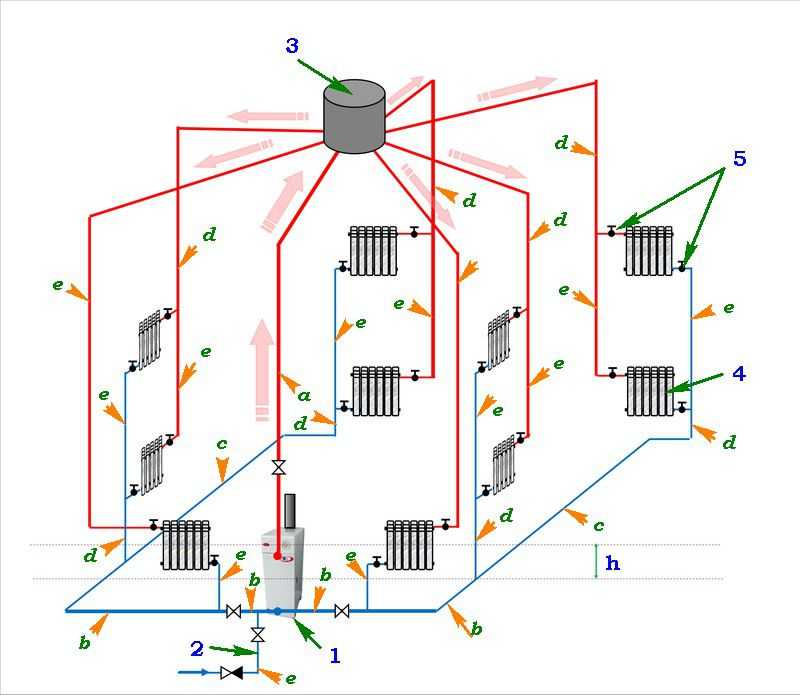

Двухтрубные – с подающей и обратной магистралями и последовательной схемой подключения приборов к трубам, согласно чему теплоноситель поставляется в прибор одной трубой, а отводится другой.

Оба вида отопительных систем бывают с верхним и нижним типом разводки. Первый вариант предусматривает прокладку подающей трубы выше расположения принимающих теплоноситель приборов, второй, соответственно, ниже.

Расположение труб относительно приборов отопления может быть вертикальным и горизонтальным, на основании чего отопительная система принимает одноименный технический термин. Первый вид применяется преимущественно в многоэтажных строениях или в одноэтажных коттеджах с чердаком, в пределах которого возможна установка расширительного бачка и прокладка трубопровода для поставки теплоносителя по отдельной ветке в каждый прибор.

Горизонтальный отопительный контур сооружают в небольших по площади частных постройках. Причина в недостаточной производительности и ограничениях по протяженности — сеть не может по длине быть больше 30 погонных метров.

Присоединение стояков к радиаторам выполняется по односторонней или двухсторонней схеме, т.е. с подключением труб с одной или двух сторон. Если в вертикальной однотрубной системе подключение батарей производится с одной стороны, то ее называют контуром с опрокинутой циркуляцией. Последняя разновидность не рекомендуется для систем со стальными или чугунными приборами.

Основными элементами типовой системы отопления в частном загородном доме являются: нагревательный котел, радиаторы и трубопроводы подачи теплоносителя

По типу циркуляции воды в трубах отопительные системы бывают двух видов:

Естественные – подразумевают самотек теплоносителя благодаря законам физики.
Принудительные – предполагают наличие циркуляционного насоса для создания кругооборота носителя тепловой энергии от котла к приборам, а после остывания в обратном направлении.

Первый вариант проще второго в проектировании и монтаже. Но подача тепла в естественной системе не поддается автоматическому регулированию, теплоноситель в ней перемещается по трубам за счет гравитации и разности плотностей холодной и нагретой воды. Зато в отличие от принудительного варианта она энергонезависима.

При отключении электроснабжения отопительная система с естественной циркуляцией воды продолжит исправно функционировать, если основным ее агрегатом будет энергонезависимый котел. Насоса, которому требуется питание от розетки, в ней тоже нет.

Однако гравитационное давление имеет свои пределы. Мощности отопления с естественной циркуляцией просто не хватает для поставки теплоносителя в разветвленные контуры. Иногда ее недостаточно для подачи нагретой воды с требующейся для отопления температурой при расстоянии между радиатором и котлом 25 м, если трубопровод выполнен из материала с высоким гидравлическим сопротивлением: стали или чугуна.

Если деревянный дом имеет небольшую площадь, то для него вполне хватает естественной системы. Однако большой в два-три этажа коттедж требует более мощного варианта с насосом, который будет прокачивать горячую воду до всех удаленных от котла комнат на всех этажах.

Помимо использования газа теплоноситель может быть нагрет за счет электричества либо сжигания иных видов топлива. Также автономное отопление в частном доме, где нет подключения к магистрали с газом, нередко организовывается с помощью конвекторов, инфракрасных обогревателей и тепловых насосов.

Выбор конкретного способа устройства отопительной системы зависит от множества факторов. Здесь важен климат региона проживания, качество утепления жилища, а также доступность того или иного типа горючего.

Воздушное отопление является хорошей заменой водяному, но из-за сложности расчетов и проектирования его в нашей стране применяют редко

Контуры отопления с циркулирующим по ним паром и нагретым воздухом устраиваются по идентичным принципам.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Требования к системам отопления загородных домов

Общие правила принятые СНиП выглядят достаточно просто, по рекомендациям специалистов температура в отопительный период не должна опускаться ниже 12 градусов

Особое внимание уделяется мерам по обеспечению пожарной безопасности, для каждого типа системы они будут отличаться

Самым лучшим расположением приборов принято считать место, под оконными проемами, а сама разводка должна отвечать нормам эксплуатационной надежности. Для воздушного теплоносителя я советую устанавливать механическую вентиляцию, тогда результат от нагревательных приборов будет максимально эффективным. Пропиленгликоль для системы отопления не запрещен правилами, эта жидкость отлично подходит для различных систем.

Теплообменник и терморегулятор

Теплообменник

Теплообменник – важнейший элемент всей отопительной системы. В нём происходит нагрев или охлаждение воды до нужных параметров, после чего она поступает в домашний трубопровод, обогревая помещение. Несколько видов теплообменников

первичные;
вторичные;
термические;
косвенного нагрева;
битермические.

Битермические – наиболее оптимальный вариант для тех людей, кто хочет сэкономить на потреблении электричества. В них есть сразу два контура, которые служат для подогрева воды и для распределения её по патрубкам в системе отопления.

Обычно при использовании газовых и твердотопливных котлов температуру подогрева воды можно регулировать вручную или автоматически. Соответственно, можно самостоятельно влиять и на уровень расхода энергии по системе отопления и подогрева воды в целом, что теоретически позволит сэкономить немалые средства (установить их можно и своими руками).

Схема подключения пластинчатого теплообменника

Теплоаккумулятор

Теплоаккумуляторы – это устройства, позволяющее накапливать тепло, сохранённое во время работы котла (в теплоаккумуляторы встраиваются и теплообменники). То есть, если говорить простым языком, тепло будет накапливаться после частичной остановки котла.

Схема стандартного теплоаккумулятора

Поздней ночью тарифы на электроэнергию являются самыми маленькими. В это время теплоаккумулятор накапливает тепло, которое можно использовать уже при выключенном котле. Теоретически, расход потребления электроэнергии в данном случае можно сократить до 200%, то есть, в целых 2 раза! В целом можно выделить наиболее важные преимущества, которые предоставляет такой аккумулятор:

экономия расхода электроэнергии до 200% от первоначального объёма использования (не важно, речь идёт о кирпичных, каркасных или домах из СИП-панелей);
увеличенный срок эксплуатации котлов (не важно, используют они для работы газ или нечто иное);
работа после отключения обогрева (самое важное);
температурные скачки будут отсутствовать или сведены к минимуму (хотя они все равно будут – не дровами ведь загородный дом отапливается и не про насос сейчас разговор);
безотказность работы системы отопления в различных климатических условиях (прямо говоря, с теплообменником любая система отопления будет бесперебойно работать, находясь она в Арктике или Сахаре).

В настоящий момент теплоакумуляторы больше используются уже не как выгодная опция, а как необходимый элемент всей автономной системы теплоснабжения

Однако есть случаи, когда использование теплоаккумуляторов нецелесообразно

Если дом нуждается лишь в минимальном обеспечении горячей водой (малое количество санитарных узлов, малая общая площадь строения или речь идёт о деревянном доме);
Если используется для подогрева воды только один вид топлива, с одним и тем же распределением и коэффициентом выделения тепла (тепловой бак в данном случае использовать нецелесообразно).
Внутреннее устройство аккумулятора тепла

Виды котлов

Различают разные типы:

по способу установки;
по мощности;
по количеству контуров.

По способу установки существуют настенные и напольные котлы. Котлы небольшой мощности с одним контуром и минимальным набором дополнительного оборудования часто размещаются на стене в кухне. Более мощные котлы требуют отдельного помещения (котельной), дополняются различным оборудованием.

Фото 1. Настенный одноконтурный газовый котел, установленный в небольшом полуподвальном помещении на кафельной плитке.

Мощность

Каждый котёл имеет определённую мощность. При использовании в основном для отопления применяют базовую формулу расчёта: 1 кВт мощности на 10 кв. м. хорошо утеплённого дома. Для коттеджа площадью 200 кв. м. требуется мощность котла 10 кВт. Дополнительно рекомендуют прибавить около 15% для пиковых нагрузок. Запланированное горячее водоснабжение посредством того же котла потребует дополнительной мощности.

Эксперт-проектировщик рассчитает необходимые параметры оборудования, учитывая материал стен, количество этажей и окон, климатические характеристики территории и другие аспекты.

Количество контуров

Существуют:

одноконтурные;
двухконтурные котлы.

Одноконтурные зачастую дороже и мощнее, но без дополнительного оборудования предназначены только для отопления. При желании иметь горячее водоснабжение докупают бойлер. Одноконтурный котёл достаточной мощности справится с отоплением большого дома и подогревом значительного объёма воды.

Фото 2. Одноконтурный газовый отопительный котел, установленный на стене. Подходит для большого частного дома.

Двухконтурные котлы бывают меньшими по мощности, более дешёвыми и универсальными: один их контур работает над отоплением дома, второй — для нагрева воды.

В них встроен теплообменник, а подогрев воды происходит либо с помощью включённого в котёл бойлера, либо проточным образом. 15–20 литров в минуту — максимальный объем нагрева для подобных котлов. Они более уместны для небольших домов, где проживает мало человек.

Справка! Модели таких котлов летом можно использовать только для нагрева воды с отключением отопительного контура.

Углем и торфом

Уголь – достаточно недорогое топливо, стоимость которого никак не зависит от колебания цен нефтепродуктов. КПД современных котлов на твердом топливе является вполне приличным и нередко превышает 80 %.

В домашних условиях вместо дорогого антрацита принято использовать более дешевые марки – ДКО (длиннопламенный крупный орех), ДПК (длиннопламенный, плита крупная) или вовсе бурый уголь. Цена одной тонны угля составляет около 5,5 тысяч рублей, немаловажным фактором стоимости является дальность доставки и объемы. Удельная теплота сгорания в зависимости от фракции составляет от 5300 до 5800 ккал/кг. Соответственно, при использовании современного котла, КПД которого составляет 80%, цена 1 Гкал составит около 1050-1150 рублей.

Если использовать в качестве топлива торф, то это обойдется гораздо дороже. Удельная теплота сгорания торфяных брикетов составляет около 4 тыс. ккал/кг, при этом тонна горючего стоит чуть больше 4 тысяч рублей. Соответственно стоимость 1 Гкал составит 1,3-1,4 тысяч рублей.

Радиаторы и трубы отопления

Дизайнерские радиаторы

Помимо современных отопительных котлов не менее важными компонентами являются трубы и радиаторы. Они необходимы для эффективной передачи тепловой энергии воздуху в помещении. Во время проектирования системы необходимо решить две задачи – уменьшить тепловые потери при транспортировке теплоносителя по трубам и улучшить теплоотдачу батарей.

Любые современные радиаторы отопления должны не только иметь хорошие показатели теплопередачи, но и удобную для ремонта и обслуживания конструкцию. Это же касается трубопроводов. Их монтаж не должен вызывать затруднений. В идеале установку может осуществить сам владелец дома без применения дорогого оборудования.

Современные радиаторы отопления

Конструкция радиаторов отопления

Для увеличения теплоотдачи в качестве основного материала изготовления батарей все чаще используют алюминий. Он имеет хорошие показатели теплопроводности, а для получения нужной формы можно применять технологию литья или сварки.

Эти современные трубы для отопления практически не подвергаются коррозии, имея минимальные размеры и толщину стенок. Последнее необходимо для эффективной тепловой передачи алюминию энергии от горячей воды. У современных радиаторов отопления есть несколько преимуществ, заключающихся в следующем:

Долгий срок эксплуатации – до 40 лет. Однако он зависит от условий работы и своевременного выполнения прочистки системы;
Возможность выбора способа подключения – верхнее, нижнее или боковое;
В комплектацию может входить кран Маевского и терморегулятор.

В большинстве случаев модели современных чугунных радиаторов отопления делают дизайнерскими. Они имеют классические формы, некоторые из них изготавливаются в напольном варианте с элементами художественной ковки.

КПД радиатора отопления зависит от правильной установки и способа подключения. Это обязательно учитывается при монтаже системы.

Современные трубы отопления

Полимерные трубы для отопления

Выбор современных труб отопления во многом зависит от материала их изготовления. В настоящее время чаще всего используют полимерные магистрали из полипропилена или сшитого полиэтилена. Они имеют дополнительный армирующий слой из алюминиевой фольги или стекловолокна.

Однако они имеют один существенный недостаток — относительно низкий порог температурного воздействия до +90°С. Это влечет большое температурное расширение и как следствие – повреждение трубопровода. Альтернативой полимерным трубам могут служить изделия из других материалов:

Медные. С точки зрения функциональности медные трубопроводы соответствуют всем требованиям к отопительной системе. Они просты в монтаже, практически не изменяют форму даже при экстремально высоких температурах теплоносителя. Даже при замерзании воды стенки медных магистралей будут расширяться без повреждения. Недостаток – высокая стоимость;
Нержавеющая сталь. Она не подвергается ржавлению, ее внутренняя поверхность имеет минимальный коэффициент шероховатости. К недостаткам можно отнести стоимость и трудоемкий монтаж.

Как правильно подобрать оптимальную комплектацию современного отопления? Для этого необходимо воспользоваться комплексным подходом – сделать правильный расчет системы и согласно полученным данным выбрать котел, трубы и радиаторы с соответствующими эксплуатационными характеристиками.

Простой обогрев дачного домика: без газа и электричества

Обогрев дома при помощи электричества дорог и ненадёжен. Использование газа стоит дешевле, но подключить его удаётся не всегда. Тогда приходится искать другие варианты.

Существует несколько современных альтернативных источников: энергия солнца, подземных недр или незамерзающего водоёма. Но их монтаж довольно дорог и сложен. Поэтому часто для дачи выбирают такой традиционный вариант, как печное отопление.

Печное

Оно известно довольно давно, но остаётся актуальным до сих пор. Существует множество вариаций печей. Они способны обогреть весь дом или отдельную комнату. Иногда их соединяют с системой водяного отопления. Печи не только греют, но и готовят пищу.

В топочной камере сгорает топливо. Оно нагревает стенки печи, которые отдают тепло в дом. В качестве материалов применяют:

кирпич;
чугун;
нержавеющую сталь.

Кирпич долго нагревается, но и тепло отдаёт дольше. Для поддержания комфортной температуры на даче требуется 1—2 протопки в сутки. Стальные печи быстро нагреваются и также быстро остывают. Чугунные тоже греются быстро, а по теплоотдаче занимают промежуточное место между остальными разновидностями.

В качестве топлива используют:

дрова;
уголь;
паллеты;
топливные брикеты.

Плюсы и минусы

К преимуществам обогрева дачи печкой относят:

Автономность. Нет зависимости от газа и электричества.
Подходит для домов, в которых не живут постоянно.
В печи можно и готовить.

Существуют такие недостатки:

Требуется место для хранения топлива.
Кирпичные печи довольно массивны, и их желательно закладывать вместе с домом.
Меньшая эффективность отопления.
Если не подключён водяной контур, в дальних от печки помещениях будет прохладнее.
Необходимо делать дымоход.

Отопление тепловым насосом

Тепловые насосы высокотехнологичны и эффективны. Их применение в последние годы значительно набирает обороты. Особенно в загородных домах. Сущность теплового насоса заключается в заборе энергии из воды, воздуха и земли. Соответственно, разработано 3 модели: воздушная / водная / геотермальная.

Плюсов огромное количество:

длительный срок службы, до 50 лет;
безопасность: никаких выделений, грязи, отходов;
экономный расход электроэнергии: выделяет примерно в 3 раза больше энергии, чем поглощает;
дизель или бензин подходят для работы двигателя (когда не проведено электричество);
система автоматическая, поэтому нет нужды доливать воду, контролировать;
реверсивная функция позволяет в холода обогревать загородный дом, а в жару охлаждать;
требования контролирующих органов не жесткие.

Недостатки присутствуют в небольшом числе:

дорого: главный минус тепловых насосов;
компрессор громко работает, следовательно, котельную придется звукоизолировать.

Владельцам загородных домов — садоводам нужно учитывать сущностную характеристику тепловых насосов. Они напитываются теплом из земли (геотермальные), поэтому почва охлаждается. Теплолюбивые саженцы на участке могут пострадать.

Заливать ли антифриз

Когда температура снижается до нуля, вода расширяется примерно на 11%. Легко представить, что происходит с трубами. Добавленный в воду антифриз в разы повышает вязкость воды, и снижает степень расширения. Иными словами, антифриз — спасение для отопительной системы.

Предусмотрительным владельцам, не проживающим в загородном доме в зимнее время, непременно стоит позаботиться о заливке антифриза.

Но в погоне за сохранностью отопительной системы не забудьте о сохранности системы водоснабжения. Если она тройниковая, до холодов успейте слить воду. Тогда и водопроводные трубы не пострадают. Антифриз в отопительной системе будет бесполезен, если в загородном коттедже теплые водяные полы.

Лучший вариант — поддерживать зимой дежурное отопление загородного дома на уровне 9 — 12 градусов.

Антифризы служат в среднем 5 — 8 лет. Затем происходит выделение уксусной кислоты, которая съедает радиаторы. Не забывайте вовремя менять.

Камин для газового отопления дома

По стоимости оборудования камины на газу сравнимы с электрическими или дровяными аналогами. Но газовое топливо значительно дешевле.

И, в отличие от дров, газовое отопление с помощью камина в загородном доме предполагает отсутствие проблем с золой. Плюс, не придется постоянно следить за работой топки и заботиться о колке поленьев.

Камины, перерабатывающие газ в тепловую энергию, используются в системах отопления, т.к. не оснащены устройствами, необходимыми для обслуживания двух контуров

По типу установки камины на газу бывают:

пристенными;
островными;
встраиваемыми.

По общей конструкции и внутреннему наполнению (горелки, автоматика, устройство камер сгорания) они полностью повторяют газовые котлы. В обоих случаях технология подключения к сетям идентична. Различия существуют лишь в принципе обогрева помещений.

По принципу подключения и организации системы отопления газовые камины схожи с напольными отопительными котлами

Водогрейный котел изначально предназначен для нагрева воды, а обычный камин – для конвекции воздуха от корпуса и лицевого экрана, за которым происходит горение топлива.

Подключение котла своими руками (инструкция)

Как мы поняли для этого требуется разрешение газовщиков

Но с чего начать выполнение работы? Важно правильно закрепить котёл. Для этого используются крупные саморезы.

Рассмотрим по этапам:

Используем заранее приготовленные: 4 самореза с диаметром в 6 мм. Благодаря маркеру на стене размечаются соответствующие отверстия. Они сверлятся победитовым сверлом.
В отверстия вставляются дюбеля.
Монтируется котёл.
Одевается колено для дымоходной системы.
Конструкция закрепляется на стене, благодаря саморезам.
В нижней части расстояние до пола составляет 80 см, а до стены 50 см

Важно ровно разместить котёл.
Осуществляем проверку уровнем либо отвесом.
Можно крепить парапетный кронштейн.
Котёл соединяется с трубами. Перед фактом подключения необходимо избавиться от заводских заглушек

Для защиты используем сетчатый фильтр. Он необходим для избавления от мусора перед проникновением воды в теплообменник. По обе стороны фильтров монтируются шаровые краны.
Здесь важный момент к газовой трубе могут подключать только эксперты газовой службы. Для этого используется только жёсткое соединение, благодаря металлической трубе. Чтобы гарантировать безопасность, требуется добавить паронитовую прокладку.
Не менее важно установить газовый счётчик, сигнализатор выхода газа, термозапорный клапан. Без этого нельзя использовать газовый котёл.

Теперь можно пускать воду

Важно придерживаться давления в 1 бар. Потом можно закрутить вентиль

Осуществляется тестовый запуск.

Теперь мы осознаём преимущества газового отопления для дома. Но, если задумано делать газовое отопление в квартире в качестве автономной системы, чтобы не зависеть от уровня централизованного тепла, сроков включения либо выключения, аварий на линии.

Тогда придётся столкнуться практическими с такими же этапами. Не стоит рассматривать их отдельно.

Этапы обустройства газового отопления

Выбор и установка отопительной системы – процесс многоэтапный. Он включает:

проектирование системы – подсчет тепловых потерь, выбор схемы, разводки;
подготовку оборудования – собственно выбор радиаторов, труб, котла, а также подготовку к установке: Например, если автономное газовое оборудование нужно размещать в доме, то понадобится соорудить пристройку;
монтаж отопительной системы – установка радиаторов и труб;
установка и подключение газового котла;
проверка и настройка системы.

Составление проекта

Исходной точкой отсчета для проекта выступают расчеты теплопотерь. В идеале это делают с помощью специального оборудования – тепловизоров. Но можно обойтись и без них. В среднем через стены дом теряет 10–15% тепла, через подвал – до 15%, через крышу – до 30%. Зависит это от уровня утепления, материала стен и крыш, конструкции здания.

В среднем на обогрев 10 м² жилья при высоте потолков не более 2,5 м уходит 1 кВт. То есть для обогрева здания площадью в 250 м² потребуется котел мощностью не менее 25 кВт. За сутки он будет расходовать 2,5*24=2,5 м³ газа. В месяц это составит 1800 куб. м. Учитывая погоду в регионе, результат умножают на соответствующее количество холодных месяцев.

Рассчитывают приблизительно, только чтобы установить некоторые максимальные пределы. Они и служат основой проекта наряду с особенностями здания.

Проектирование включает:

разделение дома на зоны и определение необходимого температурного режима в каждой из них;
расчет теплосети по зонам или комнатам;
расчет количества секций для обогрева зоны;
выбор типа отопления – разводка, схема укладки;
расчет мощности котла, оборудования и материалов.

Подготовка оборудования

Радиаторы, трубы, котел подбирают исходя из требований проекта.

Трубы – для отопления лучшим вариантом считают металлопластиковые. Они выдерживают большой нагрев, долговечны и обладают более низким коэффициентом теплового расширения. Это заметно облегчает монтаж. Допускается брать и полиэтиленовые.
Радиатор – выпускают самые разные варианты. Алюминиевые батареи очень быстро нагреваются даже при низкой температуре теплоносителя, устойчивы к коррозии и красивы. Однако материал мягкий и гидроудары не выдерживает. Чугун, напротив, стоек к перепадам давления и долго отдает тепло, но зато очень тяжел и долго нагревается. Биметаллические радиаторы нагреваются быстро, тепло держат довольно долго, но дороже и не так долговечны.
Котел – главной его характеристикой выступает мощность. Покупать котел нужно с запасом мощности на 15%, не меньше. Стоит учитывать, если дом большой, да еще и трехэтажный, не стоит ставить двухконтурный. Даже при большой мощности он будет неэффективен.

Остальное оборудование – краны, регуляторы, фитинги – подбирают под материал труб и батарей.

Установка и подключение оборудования

Монтируют газовое оборудование и подключают к магистрали только специалисты. Но часть сопутствующих работ может быть выполнена своим и руками.

В первую очередь для котла оборудуют помещение: отделывают хотя бы часть огнеупорными материалами, оборудуют вентиляцию.
Устанавливают котел, подключают циркуляционный насос и коллектор, если это требуется. Подсоединяют аппарат к дымоходу.
Монтируют все необходимые датчики контроля и регуляторы.
Прокладывают трубы. Отопительные трубы можно крепить только на стену на кронштейны. Их обязательно ставят под уклоном – 5 мм на погонный метр.
Ставят радиаторы – тоже на кронштейны.
Отопительную систему, заполняют водой и проверяют ее работу.

Затем выполняется подключение газового котла. Сотрудник настраивает систему, пломбирует аппарат и счетчик.

Тестирование системы и технологическая проверка

Опрессовку осуществляют после подключения газового котла. Алгоритм следующий.

Заполняют систему водой медленно, чтобы по возможности снизить количество воздуха в радиаторах. Как только манометр достигает нужной величины, пуск воды останавливают.
В штуцере батареи стоит воздухоотводчик. Если клапан автоматический, спуск воздуха выполняется без участия человека. Если стоит кран Маевского, нужно вручную спустить воздух из каждой батареи до появления струи воды.
Включают котел – выставляют переключатель на ноль, включают подачу газа. Действуют по инструкции, так как порядок включения в разных моделях разный.
Перед запуском нужно спустить воздух в циркуляционном насосе. Для этого на приборе снимают панель, откручивают центральный болт и поворачивают по стрелке. Затем тянут крышку воздухоотводчика и выпускают воздух. Последний мешает вращению лопастей.
