3 отличия СИП по ГОСТ и ТУ
Как же отличить СИП сделанный по ГОСТу, от изготовленного по техническим условиям с отступлениями от него?
1
Она не должна быть из термопластичного полиэтилена. По стандарту должен быть сшитый.
К сожалению на практике визуально определить это не возможно. Поэтому здесь опирайтесь только на документацию и сертификаты.
2
Внутри жил не должно быть стального сердечника. Визуально это легко определяется. Достаточно посмотреть на СИП в разрезе.
Стальная жила будет более темного цвета и находится в середине. Вполне возможно, что на ней уже будет некоторое образование ржавчины, если провод не новый и пролежал на складе под открытым воздухом долгое время.
Почему стальной сердечник в СИП запрещен? Когда сталь применяется в голых проводах марки АС, она прекрасно справляется со своей несущей способностью и нареканий не вызывает.
В таком проводе из-за перепадов температур в любом случае образуется конденсат. Сам сшитый полиэтилен свой гарантийный срок в 40 лет отработает, но из-за влаги внутри, сталь быстро проржавеет и разрушится.
И случится это гораздо раньше чем вы думаете. В итоге получится уже не несущая жила, а обыкновенная, с электротехническим алюминием. Со своими более низкими характеристиками на разрыв и стойкость к провисам.
3
Эти полоски как раз таки и могут служить еще одним признаком качества.
Если присмотреться к СИПу у некоторых поставщиков, то эти цветные полоски зачастую могут быть шириной чуть ли не в половину всего провода. Они как бы размазаны по всей изоляции.
Конечно во время монтажа это бывает очень удобно. Легко отличить одну фазу от другой. Однако здесь нужно учитывать другой важный момент. В изоляцию СИП, чтобы она была стойкой к ультрафиолету добавляется в процентном соотношении сажа.
А в цветной полоске ее нет. И во время эксплуатации, под воздействием солнца, СИП начинает трескаться именно по цветной полосе.
Так как жилы провода находятся в жгуте и сплетены между собой, то фактически этот дефект уже не исправим, и означает конец безопасной эксплуатации всей линии и необходимость ее замены.
Причем трескается он не в одном месте, а по всей длине! Произойти это может буквально в первые 2-3 года.
Исходя из вышеизложенного, если вы хотите, чтобы провод СИП прослужил вам гарантийный срок без аварийно и с проведением минимальных работ по его обслуживанию и ремонту, выбирайте самонесущие провода изготовленные согласно требований ГОСТ. Не экономьте на материале и внимательно проверяйте все те параметры и характеристики, которые были изложены в статье.
Отсутствует доступ к соединениям жил кабелей и проводов
Данная ситуация также является распространенным нарушением правил электромонтажа. При монтаже электропроводки необходимо предусмотреть доступ ко всем соединениям. Бывает достаточно нарушения контакта в одном соединении, что бы электропроводка практически полностью перестала выполнять свои функции. Это требование изложено в п. 3.10 СНиП 3.05.06-85.
Аналогичное требование содержится в п. 526.3 ГОСТ Р 50571.5.52-2011. Но этот норматив допускает в некоторых случаях исключения из этого правила. Например, в отношении соединений, выполненных сваркой, пайкой или опрессовкой. Но пункт 526.2 в стандарте ГОСТ Р 50571.5.52-2011 рекомендует избегать выполнение соединений пайкой, кроме коммуникационных схем.
Пайку свинцово-оловянными припоями для соединений проводников групповых сетей часто запрещают из-за возможного повреждения изоляции.
Подключение бойлера
В зависимости от того, каким образом будет осуществляться подключение бойлера, применяется различный кабель. Если для него предназначена отдельная розетка, то она обязательно должна быть влагозащищенной. Поэтому потребуется использовать часть проводника, который соединит бойлер и розетку. Обычно для этих целей хватает ПВС 2×1,5. Провод ПВС представляет собой проводник круглого сечения. В общей оплетке находится еще две жилы, каждая из них имеет свою оплетку. Жилы не являются монолитными. Такой провод очень гибкий, поэтому ему легко придать требуемую форму. Перед тем как вставить жилы провода в зажимы бойлера, на них необходимо надеть наконечники. Если этого не сделать, тогда болт не сможет прижать все жилы, от чего контакт будет плохим и место соединения постоянно будет греться под нагрузкой.
Обратите внимание! Подключение стиральной и сушильной машины осуществляется подобным образом. Они обычно идут со встроенными проводами, поэтому достаточно подвести к влагозащищенной розетке провод требуемого сечения.
Тип промышленного разъема
В зависимости от степени мобильности силовые разъемы бывают:
- переносные элементы монтируются на кабель, могут комплектоваться вспомогательными элементами для фиксации и защиты. Используются там, где необходимо организовать временное питание для оборудования, например, на стройплощадке или в бытовке;
-
стационарные разъемы используются в промышленных условиях, а также в быту. Могут быть установлены на основание или даже на машину. Используется скрытый и открытый типа монтажа:
- открытый тип монтажа предусматривает установку накладной коробки на основание. Данный вариант используется на улице, в деревянных зданиях;
- скрытый тип монтажа предполагает установку разъема в нишу, а провода при этом укладываются в штробу. Получается аккуратно и функционально. Идеальное решение для частных домов.
Способы подключения
При организации ввода в дом, можно столкнутся с тем, что минимальное сечение жилы составляет 16 мм2, в результате чего возникают трудности при изгибании, во время организации подключения в вводном щитке. Поэтому при подключении СИП к дому организовывают переход на другой тип кабеля:
через клеммную колодку;
используя зажимы «орешки»;
устанавливая на спуске воздушного провода коробку под автоматы, используя клеммы автоматического выключателя для зажима провода.
заводят СИП в электрический щит и в вводной автомат;
подключают непосредственно к счетчику (также через автоматы).
Подключение с разрывом, до вводного учетного устройства, очень болезненно воспринимаются инспекторами во время приема счетчика и вводного СИП. Энергоснабжающие организации могут усмотреть в ваших действиях «злые намерения» в будущем. Поэтому предварительно нужно узнать и согласовать способ и место подключения.
Теперь рассмотрим каждый способ по отдельности. Помните, что провод через стену, согласно ПУЭ, необходимо провести через отрезок металлической или другой несгораемой трубы, для возможности замены в будущем.
Преимущество подключения СИП к дому через клеммную коробку под пломбу — легкость и простота монтажа. Недостаток заключается в том, что любое соединение нуждается в периодическом обслуживании, а коробка опломбирована, что сделает невозможным обслуживание клеммы.
Клеммы «орешки» — простой и доступный способ перехода от самонесущего изолированного проводника к другому типу кабеля. Из минусов можно выделить доступ к клеммам и проводу, а также слабую защиту перехода от воздействия внешней среды.

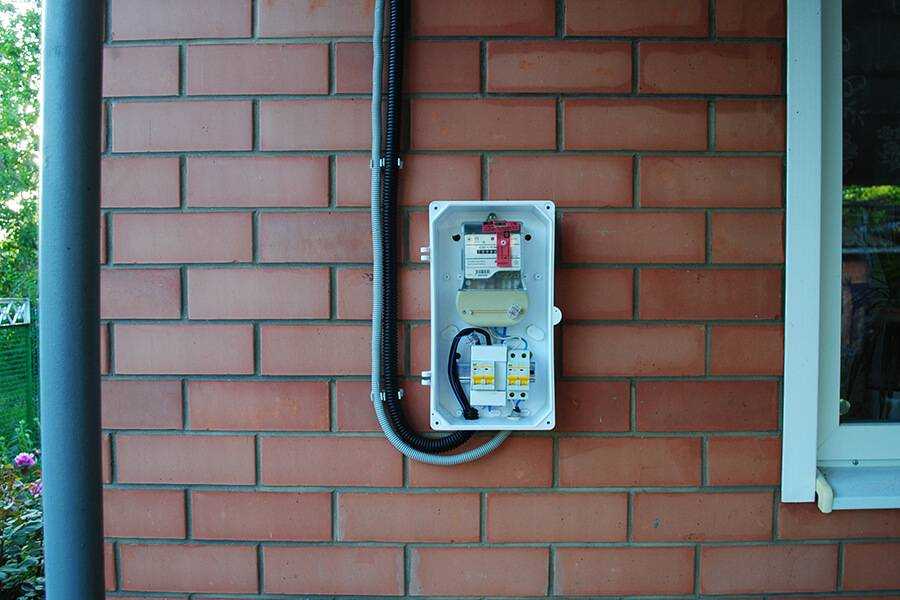

Установка коробки с автоматом на спуске и переходе. Клеммы на автоматическом выключателе имеют возможность зажимать провод большого сечения, кроме того автомат может выполнять защитную функцию. Минусы подключения СИП к автомату описаны в первом пункте: невозможность обслуживания соединения и в случае срабатывания автоматической защиты необходимо подниматься к коробке, для возобновления подачи напряжения.

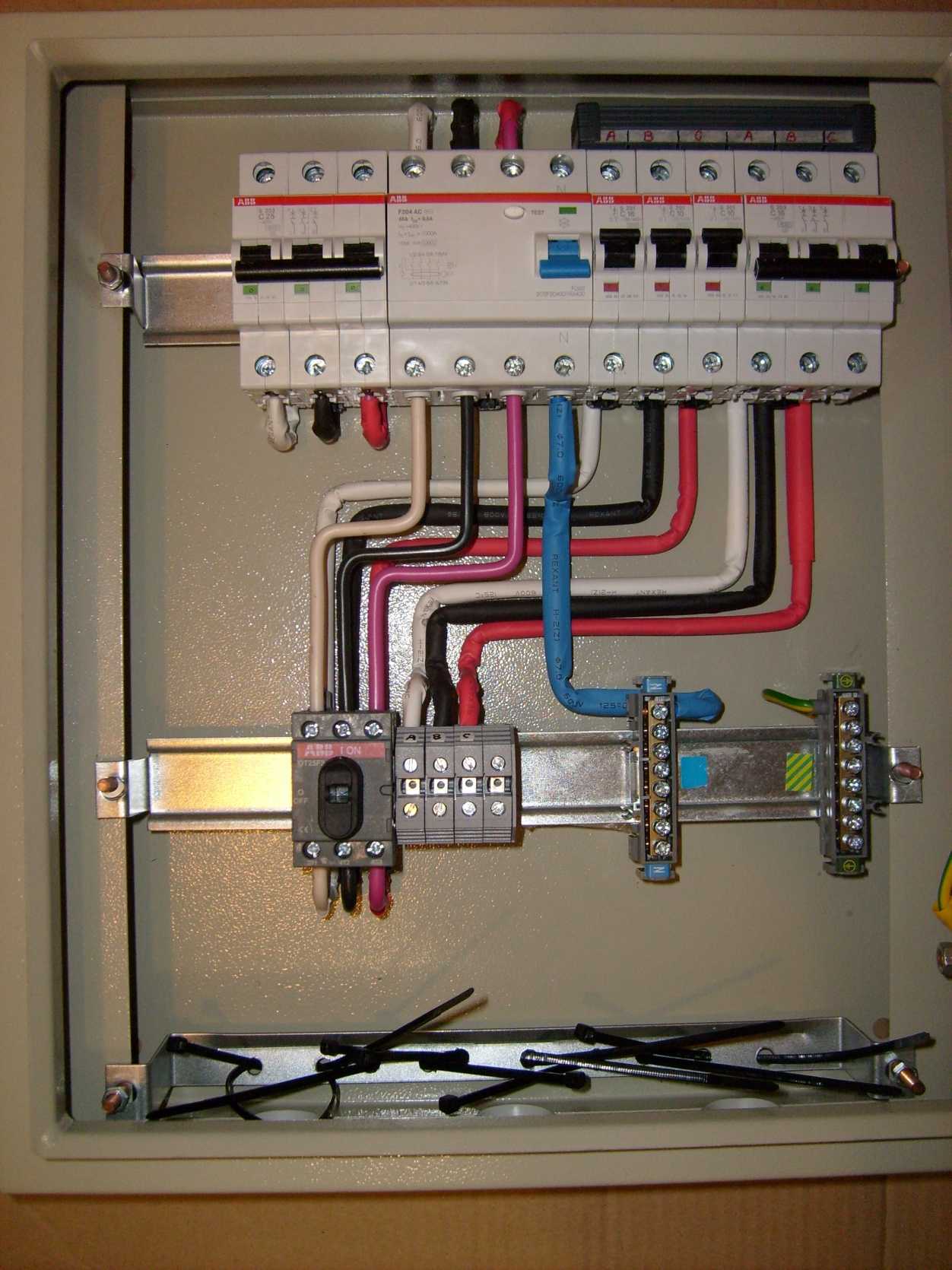

Ввод СИП в щит также является одним из доступных вариантов подключения. Основное достоинство этого варианта — провод целым куском подключается к вводному устройству. Недостаток — необходимо выбирать ящик для ввода большего размера, чтобы петля поместилась внутрь и имелась возможность для установки тут же электросчетчика с автоматами.
Какой кабель лучше выбрать
Выбор марки проводов зависит от специфики их применения. Медные гибкие шнуры подходят для линий, которые тянут на небольшие расстояния. Защита у них слабая. Зато стоят они недорого. Их проще монтировать и обслуживать.
Котельная или баня может быть электрифицирована с помощью шнуров, рассчитанных на большую нагрузку. Провода должны иметь защиту от воздействия высоких температур внутри помещения и от мороза либо солнца на улице.
Выбор кабеля зависит от специфики применения.
Для линий высокого напряжения протяженностью в сотни метров используют нестандартные СИП. Их можно как прокладывать под землей, так и вести по воздуху.
Общие рекомендации

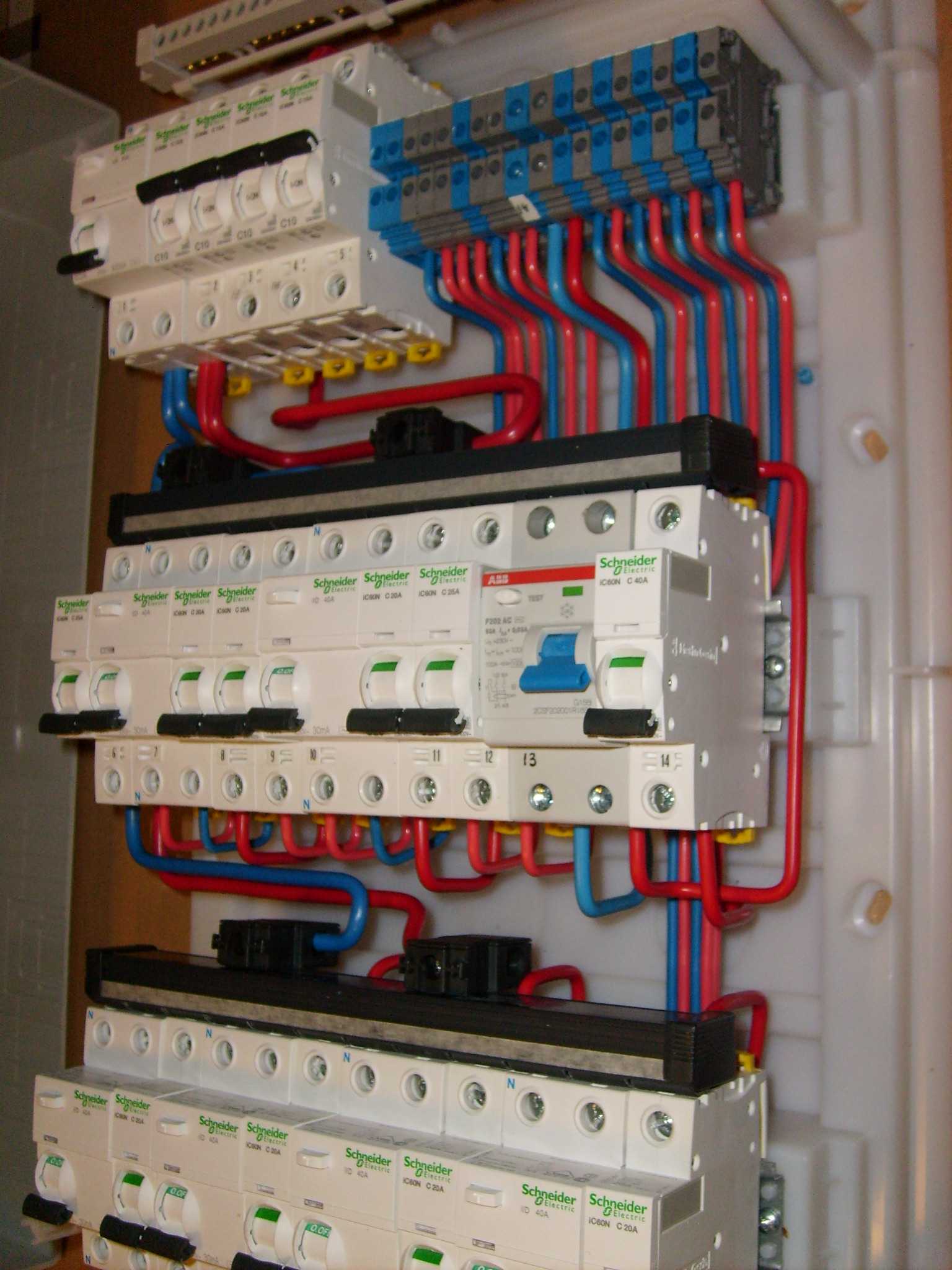

Для каждого отдельного контура в доме должен быть предусмотрен свой автомат. Отдельно должен быть установлен автомат на освещения и на розетки. Это позволит исключить возможность выхода из строя оборудования, когда замыкание или перегрузка произойдет только по одной линии. Также автоматический выключатель должен быть предусмотрен для каждого мощного прибора. Это касается электрической печи и духового шкафа. Для бойлера и проточного нагревателя должен быть смонтирован дифференциальный автомат. Он улавливает возможные утечки и предотвращает поражение электрическим током при потере целостности одного из проводников.
Провода соединяются в распределительных или распаечных коробках. Раньше провода соединялись скрутками. Их дополнительно сваривали, чтобы соединение было более надежным. В современной практике отличным решением являются колодки и наконечники Wago. Они не требуют никакого инструмента для монтажа, достаточно вставить оголенный участок в предназначенной для него место, а фиксаторы сделают свое дело. Наконечники используются при выполнении скрутки. Внутри ванной комнаты не должно быть установлен распределительной коробки. Она устанавливается снаружи, чтобы влага не оказывала коррозионного воздействия на проводники.
Чаще всего выполняется разводка трехжильным кабелем. Две из них являются силовыми, а третья подключается к контуру заземления. В некоторых случаях может потребоваться одножильный кабель. В его роли применяют ПВ3. Он представляет собой медный кабель в одинарной оплетке, жила в котором немонолитная. Дополнительно в щитке могут быть смонтированы реле напряжения. Они отображают текущий вольтаж и при его скачках отсекают линию питания, чтобы в доме не вышли из строя подключенные потребители. Во время подключения освещения стоит помнить, что на выключателе должен разрываться не нулевой, а фазный провод. Это даст возможность уберечь того, кто будет производить замену лампы или обслуживание светильника. Больше о выборе кабеля и автоматов можно узнать из видео ниже.
https://youtube.com/watch?v=YK6f4Imfh0E
Частые ошибки при монтаже
А теперь давайте уделим внимание основным моментам при монтаже, которые вы можете и должны проконтролировать в ходе выполнения работ электриком. Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров
В противном случае придется ставить дополнительную опору или делать трубостойку
Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров. В противном случае придется ставить дополнительную опору или делать трубостойку.
Также трубостойка понадобится, если энергоснабжающая организация не дает разрешения монтировать шкаф учета на фасаде и требует его размещать на ближайшей опоре.
Ошибка №18
Нельзя, чтобы габарит от земли до провода СИП на фасаде дома был менее 2,5м.
Не поленитесь, возьмите рулетку и проверьте эту высоту. Если не получается выполнить данное требование, монтируйте гусак.
Ошибка №19
Не крепите анкерный кронштейн к элементам кровли (ветровик).
Несущая способность древесины в этих местах слабовата и крепеж от сильных ветровых нагрузок может вырвать с корнями. Вес у СИПа хоть и небольшой, но рычаг длиной в пару десятков метров делает свое дело!
Лучше всего засверлиться к фронтону дома на старую добрую траверсу или несущий брус.
Ошибка №20
Также не рекомендуется крепить СИП на боковую стену здания.
Дело здесь в сосульках, которые по весне при падении часто повреждают провода.
Можно конечно заморочиться, и раз и навсегда избавиться от сосулек. Но это совсем другая история.
Спуск кабеля к распредшкафчику должен быть защищен гофрой.
Ошибка №21
Гофра должна быть не серого цвета как для домашней проводки, а стойкой к ультрафиолетовому излучению + не поддерживающая горение.
На деревянных стенах нужно использовать металлорукав.
Ошибка №22
Конец кабеля в месте подключения к СИП на фасаде должен смотреть вниз, а не вверх.
Это защита от проникновения влаги в разделанный кабель.
Еще лучше конец гофры, откуда заходят провода герметизировать перчаткой “ТПИ мини” от КВТ.
На 25 и 32 гофру она липнет отлично.
Если кабель сразу заходит на чердак, а не спускается по фасаду вниз, то ввод через стену должен быть сделан через металлическую гильзу.
При этом трубка должна быть не прямой, а с загнутым к низу концом.
Отверстия в ней после ввода кабеля нужно надежно герметизировать. Для защиты от влаги самого СИП, как на опоре, так и на фасаде, применяются колпачки.
Ошибка №23
Если их не будет, то через пару лет провод как насос нахватается воды и очень скоро выйдет из строя.
Вот наглядный пример подтверждающий данную проблему.
https://youtube.com/watch?v=DWOP43hQ4zc%3F
Стоят колпачки копейки, но без них невозможна длительная и надежная эксплуатация самонесущего провода. Практически каждый прокалывающий зажим имеет в свое конструкции такой колпачок.
Однако на некоторых моделях они крепятся на тонких ремешках. Случается, что ремешок отрывается и колпачок теряется.
В этом случае не экономьте и обязательно купите себе новый. Благо, продаются они и по отдельности.
Ошибка №24
Снимать изоляцию с жилы кабеля при подключении через прокалывающий зажим не нужно.
Если кабель у вас слишком малого сечения (2,5мм2-4мм2, хотя куда такой кабель на ввод???), то производитель рекомендует сложить жилу вдвое, чтобы обеспечить большую площадь соприкосновения.
Тонкая жилка может попасть между шипов, и даже если поначалу контакт появится, со временем это место будет греться и кабель отгорит. Жилы от 6мм2 складывать вдвое не нужно.
Сам СИП от опоры до дома, несмотря на его изоляцию, должен проходить минимум в 0,5м от ближайших деревьев и кустарников.
Если вы не хотите вырубать любимую березку или яблоньку, то лучше выбрать другую точку крепления на фасаде. Любой СИП проходя сквозь деревья, со временем перетирается.
Ошибка №25
Не слушайте тех, кто говорит, что такие провода можно безболезненно пускать через зеленые насаждения и им ничего не будет.
Даже толстые жилы в 50-70мм2 через несколько лет при постоянных ветрах прорезаются веткой как ножовкой.
Вот сводная таблица минимальных отступов и расстояний при прокладке СИП провода в жилой дом.
https://youtube.com/watch?v=GYs2IU8b3_w%3F
Выбор и расчет вводного кабеля
Выше упоминался алюминиевый кабель АВВГ 2х10 мм2, возможно Вы задавались вопросом откуда взялась цифра? Все очень просто, перед покупкой мы сделали предварительный расчет этого проводника.
Расчет сечение кабеля для ввода в дом осуществляется по максимальному допустимому току, при котором нагрев проводника не вызовет повреждение изоляции вводного кабеля.
Т.е. наш кабель должен длительное время выдерживать ток, при котором сработает тепловой расцепитель автомата.
Ток срабатывания теплового расцепителя принимается большим на 15-20% чем номинальный ток автомата и рассчитывается по формуле:
Расчет тока теплового расцепителя
Теперь из ПУЭ, в таблицах 1.3.4 для медных проводников и 1.3.5 для алюминиевых проводников, мы выбираем необходимое сечение кабеля проложенного в одной трубе из столбца «одного двухжильного», равное или ближайшее большее.
Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами
| Сечение токопроводящеи жилы, мм2 | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трех- жильного | ||
| 0,5 | 11 | — | — | — | — | — |
| 0.75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
| Сечение токопроводящеи жилы, мм2 | Ток, А, для проводов, проложенных | |||||
| открыто | в одной трубе | |||||
| двух одножильных | трех одножильных | Четырех одножильных | одного двухжильного | одного трех- жильного | ||
| 2 | 21 | 19 | 18 | 15 | 17 | 14 |
| 2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 | 18 |
| 4 | 32 | 28 | 28 | 23 | 25 | 21 |
| 5 | 36 | 32 | 30 | 27 | 28 | 24 |
| 6 | 39 | 36 | 32 | 30 | 31 | 26 |
| 8 | 46 | 43 | 40 | 37 | 38 | 32 |
| 10 | 60 | 50 | 47 | 39 | 42 | 38 |
| 16 | 75 | 60 | 60 | 55 | 60 | 55 |
| 25 | 105 | 85 | 80 | 70 | 75 | 65 |
Куда обращаться
Разрешение на присоединение дает сетевая компания, в ведомстве которой находится местное электрохозяйство. Вести работу можно тремя способами:
- Лично подать заявление и в дальнейшем продолжать общаться с представителями сетевой организации.
- Заключить договор с энергетиками на технологическое присоединение (ТП) загородного участка под ключ.
- Передать полномочия с коммерческой компании.
Общение с бюрократической машиной занимает много сил и времени, зато оплата ТП составит всего 550 рублей (если решается задача, как провести свет на дачный участок по федеральной программе).
Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:
- Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).
Способы установки стойки для воздушного ввода электричества в дом - От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору. От нее до линии электропередач расстояние не должно быть больше 15 м.
- Отвод от ЛЭП делают:
- до 10 м — медным проводом сечением 4 мм;
- от 10 до 15 м — проводом с медными жилами сечением 6 мм.
- алюминиевые провода используются в любом случае не менее 16 мм в диаметре.
Подключение к столбу электропередач воздушным способом
Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:
- Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
- Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
- изоляторов (стеклянных, полимерных, фарфоровых);
- специальной арматуры.
Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.
От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу
Ввод электричества в дом со столба через трубостойку
Воздушный ввод электричества в дом имеет и недостатки:
- Электропроводка открытая, из-за чего возможны ее повреждения.
- Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).
Правила устройства электроустановок
Прежде чем перейти к рассмотрению вопроса о том, какой кабель использовать для проводки освещения в квартире или частном доме, необходимо ознакомится с правилами эксплуатации электроустановок (ПЭУ-7). Пунктом 7.1.34. документа рекомендовано использование в жилых зданиях провода и кабеля с медными жилами.
Четкого запрета на применение алюминиевой продукции нет, но существуют объективные причины, по которым стоит отказаться от использования данного материала:
- у алюминия, по сравнению с медью приблизительно в 1,64 раза ниже электрическая проводимость, а значит, при остальных равных условиях необходима прокладка кабеля для освещения с большим диаметром сечения;
- при взаимодействии с кислородом на поверхности оголенного алюминиевого провода образуется оксидная пленка, которая увеличивает электрическое сопротивление и приводит к перегреву в точках соединения;
- кабельная продукция с алюминиевыми жилами очень чувствительна к перегибам и механическим воздействиям в силу хрупкости материала.
Популярные марки для электропроводки
ГОСТ 31565 регламентирует применение огнестойких электропроводок. Он допускает использовать следующие типы кабелей при выполнении внутренних разводок:
- нг-LS — имеющие небольшое газо- и дымовыделение;
- нг-HF — не выделяющие галогенов во время тления и продуктов на основе газов при горении.
К 1 типу относят разновидность ВВГнг-LS, а ко 2 — ППГнг-HF.
Ниже рассмотрены кабели для проводки негорючие марок ВВГ и NYM. К преимуществам их использования относятся:
-
- большой ассортимент;
- высокая пожаробезопасность;
- удобный монтаж;
- качественное исполнение;
- высокая долговечность;
- низкая задымленность и самозатухание.
Кабель ВВГ
Для многих специалистов вопрос, как выбрать провод для прокладки в жилом помещении, не стоит. Они используют марку ВВГ. Здесь применяются одножильные медные проводники. Получил распространение в сооружениях, имеющих нормальную или повышенную влажность. Максимально допустимое напряжение — 660 В. В 1 элементе находится 1-5 жил, сечение 1,5-240 мм². По форме проводники различные: от треугольных до плоских.
Производится несколько моделей, отличающихся параметрами изоляции:
- ВВГ — с изоляцией и оболочкой из винила;
- аналогичный с индексом «нг» — снабжены изоляцией с функцией самозатухания;
- «нг»-разновидность с продолжением -LS — подобная негорючая изоляция жил с малым выделением оболочкой дыма;
- ВВГнг FR-LS — к преимуществам предыдущей модификации имеет дополнительную огнезащиту в виде ленты из слюды.
Все «нг» разновидности подходят для монтирования в пучках (1 носителе). Их используют и для электропроводки на даче.
Подробнее о силовом кабеле ВВГ написано в нашей статье.
Кабель NYM
Был создан в ФРГ. Выпускается в РФ. Используется медный проводник. Приверженцам европейских товаров лучше использовать для проводки в квартире эти кабели. По исполнению аналогичен ВВГнм. Бывает однопроволочным многожильным, с сечением 1,5-10 мм², и многопроволочным — от 16 мм². В состав входит резиновый наполнитель, обеспечивающий негорючесть и располагающийся между изоляцией жил и оболочкой. Кабель для розеток применяют с сечением 3×2,5, для выключателей — 3х1,5.
Подробнее узнать про кабель NYM можно в нашей статье.
Общие требования
5.4.7. Электроснабжение крана должно осуществляться при помощи:
1) главных троллеев, в том числе при помощи малогабаритного троллейного токопровода;
2) стационарных питательных пунктов, по токосъемным контактам которых скользят укрепленные на кране отрезки троллеев («контактные лыжи»);
3) кольцевого токоподвода;
4) гибкого кабеля;
5) стационарного токопровода (для кранов, установленных на фундаменте).
5.4.8. Исполнение электрооборудования (электродвигателей, аппаратов и т.п.) кранов должно соответствовать условиям окружающей среды.
5.4.9. Напряжение электродвигателей переменного и постоянного тока и преобразовательных агрегатов (статистических или вращающихся), устанавливаемых на кранах, должно быть не выше 10 кВ. Применение напряжения выше 1 кВ должно быть обосновано расчетами.
5.4.10. На кранах допускается установка трансформаторов напряжением до 10 кВ и конденсаторов для повышения уровня компенсации реактивной мощности. Трансформаторы должны быть сухими или с заполнением негорючим жидким диэлектриком. Конденсаторы должны иметь пропитку из негорючей синтетической жидкости.
5.4.11. Неизолированные токоведущие части электрооборудования крана должны быть ограждены, если их расположение не исключает случайного прикосновения к ним лиц, находящихся в кабине управления, на галереях и площадках крана, а также возле него. В отношении троллеев — см. 5.4.30-5.4.33.
Электрооборудование с неизолированными токоведущими частями (магнитные контроллеры, ящики резисторов и др.), с которого автоматически снимается напряжение при входе в места его расположения, а также электрооборудование, установленное в аппаратных кабинах и других электропомещениях, запертых во время эксплуатации крана, может не ограждаться.
Расстояния от настила моста крана и его тележки до незащищенных изолированных проводов приведены в гл. 2.1, до неизолированных токопроводов — в гл. 2.2 и до светильников — в гл. 6.1.
5.4.12. Аппараты ручного управления в кабинах кранов должны быть размещены так, чтобы машинист крана мог работать сидя. Направление движения рукоятки и маховиков аппаратов должно по возможности соответствовать направлению вызываемых ими движений.
5.4.13. Панели управления, расположенные в кабине управления, должны иметь сплошные или сетчатые ограждения. Ширина проходов обслуживания этих панелей должна быть не менее указанной в 5.4.14. Установка в кабине управления резисторов для электродвигателей не допускается.
5.4.14. В аппаратных кабинах и других электропомещениях проходы обслуживания щитов и отдельных панелей (магнитных контроллеров и др.) должны отвечать следующим требованиям:
1. Ширина проходов, расположенных как с лицевой, так и с задней стороны щитов и панелей, имеющих сплошные или сетчатые ограждения, должна быть не менее 0,6 м.
2. Расстояние от неогражденных неизолированных токоведущих частей, расположенных на высоте менее 2,2 м по одну сторону прохода, до стены и оборудования с изолированными или огражденными токоведущими частями, расположенных по другую сторону прохода, должно быть не менее 0,8 м. Расстояние между неизолированными токоведущими частями, расположенными на высоте менее 2,2 м на разных сторонах прохода, должно быть не менее 1 м.
5.4.15. Электрические отопительные приборы, устанавливаемые в кабине управления крана, должны быть безопасными в пожарном отношении, а их токоведущие части должны быть ограждены. Эти приборы следует присоединять к электрической сети после вводного устройства. Корпус отопительного прибора должен быть заземлен.
5.4.16. В пролетах, где на общих рельсовых крановых путях работают два или более кранов, для каждого из них должен быть предусмотрен свой ремонтный загон. Он должен быть совмещен с местом устройства площадки для посадки на кран обслуживающего персонала.
Допускается совмещение ремонтных загонов двух или более кранов, если это не приводит к недопустимому ограничению технологического процесса во время внепланового ремонта любого крана.
Устройство ремонтных загонов не требуется при питании кранов от гибких главных троллеев (гибкого кабеля).
Документы для повышения нагрузки на существующем объекте
Документы для повышения нагрузки на существующем объекте
Список документации на повышение электрической нагрузки точно такая же, как при новом присоединении к электросетям.
Для юридических предприятий к заявлению надо приложить:
- схему расстановки оборудования и осветительных приборов;
- скан свидетельства на право собственности объекта;
- выписку из ЕГРЮЛ;
- копию устава и учредительных документов.
Когда представлять интересы заявителя поручено 3-му лицу, прикладывается нотариально оформленная доверенность.
Заявления обычных граждан дополняются, определенными в Постановлении Правительства РФ, данными:
- скан свидетельства право собственности (выписка ЕГРН);
- копия паспорта;
- план размещения электрических приборов;
- уведомление об отсутствии устройств противоаварийной автоматики.
Что нельзя размещать в многоквартирном доме?Источник trishurupa.ru
Какой кабель оптимальный: гибкий или жесткий?
Жесткий кабель, обычно, это кабель одножильный, а гибкий — с многожильный. Чем большее число проволок в жиле и насколько тоньше будет каждая проволочка — тем эластичнее кабель.
С повышением класса гибкости кабеля повышается его цена. Жесткий кабель служит для вделки в стены и укладывания в землю, а гибкий — для подсоединения маневренных устройств или электрических приборов
С точки зрения эксплуатации, какой выбирать кабель — жесткий или гибкий, не важно. С точки зрения установки — всякий электрик имеет свои пожелания
Между прочим: кончики гибкого кабеля, которые вделываются в розетки (выключатели), непременно должны пропаиваться или обжиматься с помощью специальных оконцевателей. Для жесткого кабеля подобная процедура не нужна. Для подсоединения осветительного оснащения лучше приобретать гибкий кабель, потому что осветительные приборы нередко заменяются, а жесткий кабель поломается скорее при подключении нового электрического оборудования.
