Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Устройство электрощита

Разработка электрической схемы электрощита полностью зависит от всей проводки здания. Т.е., именно она предопределяет количество автоматических защитных выключателей, их тип, параметры, а также иные элементы и их свойства.

Поскольку в каждом отдельном случае существует целый ряд конкретных особенностей, не будем останавливаться на разработке принципиальной схемы, а только рассмотрим основные, общие конструктивные элементы.

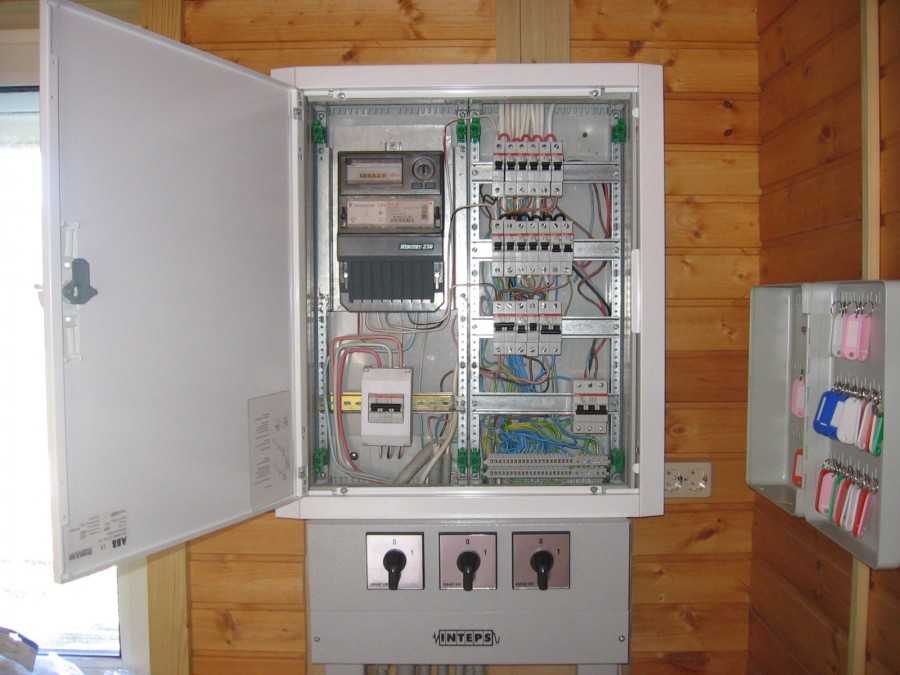

Прежде всего, распределительный щит для частного дома может быть выполнен из металла или пластика. В последнее время все большей популярностью стали пользоваться пластиковые конструкции, они имеют привлекательный внешний вид, меньший вес и цену, однако металлическая конструкция надежнее, служит дольше и выдерживает большие механические нагрузки. Выбор остается за вами.

Корпус конструктивно может быть встраиваемый в нишу, предварительно приготовленную в стене, а также устанавливаться непосредственно на ней.

Встраиваемые конструкции более удобны при монтаже скрытой проводки, они занимают меньше места, не выделяются внешне, смотрятся эстетично и гармонично вписываются в пространство. Однако их монтаж и установка значительно сложнее.

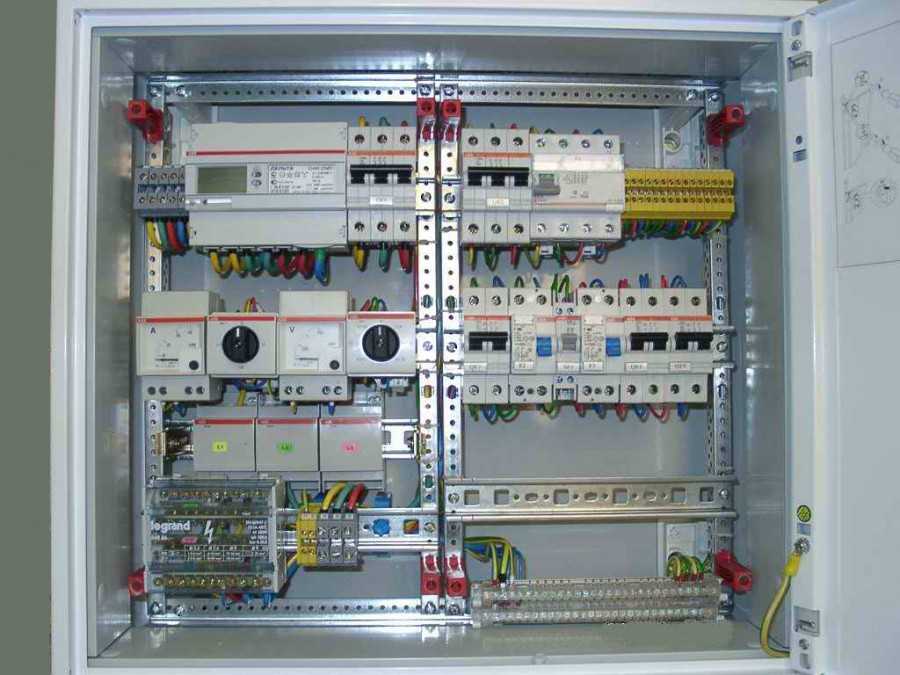

Внутреннее устройство электрощита состоит из следующих основных компонентов:

• Специальная DIN – рейка, на нее устанавливаются все автоматические выключатели и другие устройства управления и защиты;
• Особого рода распределительные токоведущие шины для нулевого и защемляющего провода. Шина земли обозначается «PE», а нулевая – «N»;
• Автоматические выключатели, устройства защитного отключения и другие устройства автоматики и управления, например: освещением, вытяжкой и т.п.;
• Счетчик потребления электроэнергии;
• Провода, соединяющие все элементы электрощита в единую схему.

В некоторых случаях, например в квартирах, в электрощите может не быть счетчика, а кроме того, устанавливаться иные, не указанные блоки автоматики и управления. Крепеж и установку дополнительных элементов необходимо делать в соответствии с инструкцией к этим приборам, она поставляется вместе с ними.

Виды электрических щитков

Различаются по целевому назначению, по способу монтажа, по материалу. В зависимости от целей применения подразделяются на:

1. Главный распределительный щит (ГРЩ). Служит для ввода и учета энергии в крупный объект (группу). Принимает энергию от питающих электролиний, трансформаторных станций или отдельных трансформаторов.
2. Вводное распредустройство (ВРУ). Может выполнять аналогичные функции ГРЩ, или служить для дальнейшей подачи питания на более мелкие объекты. В него дополнительно монтируются измерительные приборы, контролирующие параметры тока.
3. Аварийный ввод резерва. В этом электрическом щитке осуществляется автоматическое переключение на запасные источники питания при аварии. В качестве последних могут выступать аккумуляторные батареи, трансформаторные подстанции.
4. Электрощит этажный (ЩЭ). Устанавливается на этажных площадках зданий в специально отведенных местах. Несет в себе функции дальнейшего распределения энергии по этажу.
5. Щит квартирный (ЩК). Может устанавливаться как внутри квартирных помещений, так и на этаже. Этот электрический щиток отвечает за питание жилых площадей, учет потребления электроэнергии и защиту от негативного воздействия электротоком.
6. Щит освещения. Применяется как отдельное устройство для обеспечения функций включения-выключения осветительных приборов.
7. Щиты управления и автоматики. Щиток для электрических автоматов в основном применяется в электроустановках, на электростанциях, подстанциях. Часто функции управления и автоматики совмещают.

Навесной электрический щиток

Изготавливаются различной глубины (ширина боковой стенки). Они предназначены для установки на стену, специальное устройство или опору. Для изготовления неразборного корпуса применяется сталь листовая в 1 мм толщиной. Жесткость конструкции обеспечивает надежный монтаж оборудования. Щиток электрический квартирный может изготавливаться из пластика и иметь разборной корпус, состоящий из задней стенки (монтажного основания) и кожуха с крышкой. Они соединяются между собой специальными крепежами. При высоте шкафа до 800 мм щитки оснащаются одним замком, свыше – двумя.

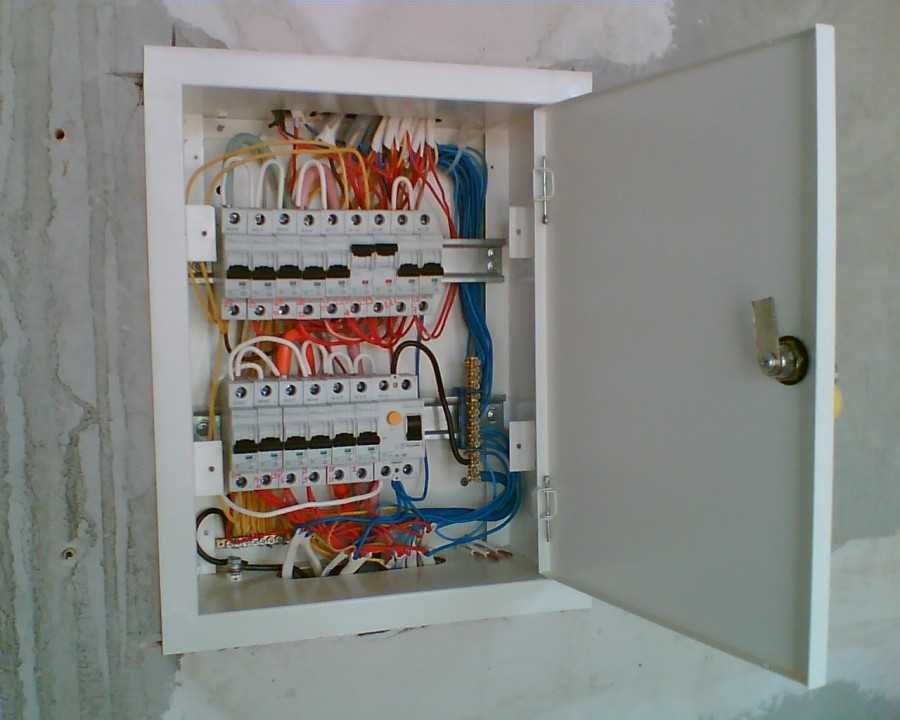

Встраиваемый электрический щиток

Предназначен для монтажа вглубь стены. Состоит из:

• корпуса, изготовленного из стали 1 мм толщиной;
• стальной маски с навешенной на нее дверью.

В корпусе предусмотрены технологические отверстия для монтажа в стену. Окраску порошковой краской осуществляют в электростатическом поле. Для установки внутреннего оборудования используют монтажные панели или модульные системы. Электрический щиток в квартире такого типа обладает возможностью изменения дверного открывания. Общепринятая глубина встраивания в стену составляет 120 мм. Степень внутренней защиты IP31.

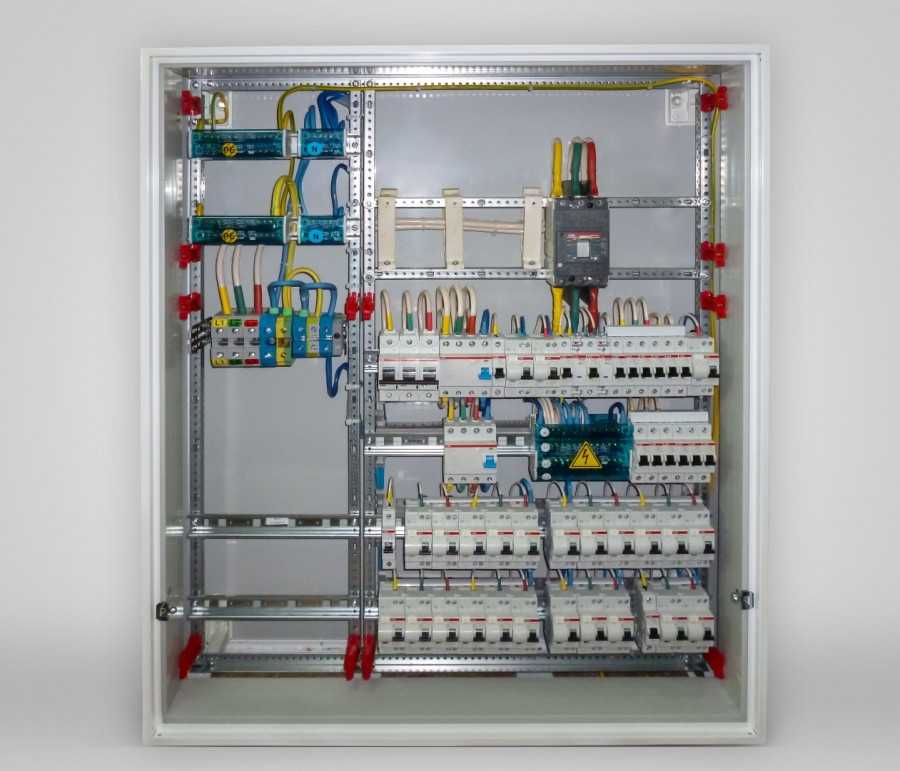

Напольный электрический щиток

Может служить в качестве главного щита для ввода и распределения электропитания. Сварной каркас из стали 2 мм толщиной обеспечивает конструкции жесткостью. Начинка состоит из съемных узлов и агрегатов, собранных линейно. Может иметь как одну, так и две двери. Запорное устройство может блокировать дверь в 4-х местах. На месте установки монтируется на специальный цоколь. Электрический щиток в частном доме, расположенный на открытом воздухе, предусматривает оснащение повышенной защитой от влияния внешней среды по типу IP55, 65.

№3. Виды электрических щитков по способу установки

По способу установки распределительные щитки можно поделить на такие виды:

• накладные, или наружные. Это самый распространенный вариант, прост в установке, но будет несколько выпирать вперед по отношению к стене, что необходимо учесть при выборе места. Такие щитки используют при организации проводки скрытого и наружного типа, они могут быть выполнены из металла или пластмассы. Электрики советуют в деревянных домах и банях ставить щитки именно накладного типа;
• встраиваемый щиток выглядит более эстетично, устанавливается вровень со стеной, но работы по его монтажу выполняются сложнее. На лицевой панели обязательно имеет отбортовку, которая закрывает технологический стык. Специалисты рекомендуют выбирать подобный вариант в тех случаях, когда число отходящих линий значительно меньше числа модулей щитка. В противном случае кипу проводов будет весьма затруднительно провести сквозь боковые стенки;
• напольные щитки отличаются настолько большими размерами, что на стену их повесить нельзя. В быту они не используются.

Для электрического щита важно выбрать правильное место, ведь на кону наша безопасность. К месту установки выдвигают такие требования:

• достаточная удаленность от пожаро- и взрывоопасных веществ;
• хорошая естественная вентиляция;
• легкая доступность. Электрик в случае чего должен приложить минимум усилий, чтобы добраться к щитку;
• желателен достаточный уровень естественной освещенности.

Как монтируется этажный электрощит

Конечно, Вам не придется монтировать этажные электрощиты. Достаточно разобраться, как он устроен и где какие клеммы в нем предусмотрены. Рассмотрим устройство старого и нового этажных щитов.

Старый этажный щит

Рассмотрим, более менее, стандартный электрощит старого образца ( смотрим фото), в нормальном состоянии.

Этажный щит на фото, предназначен для четырех квартир. Он разделен на четыре части.

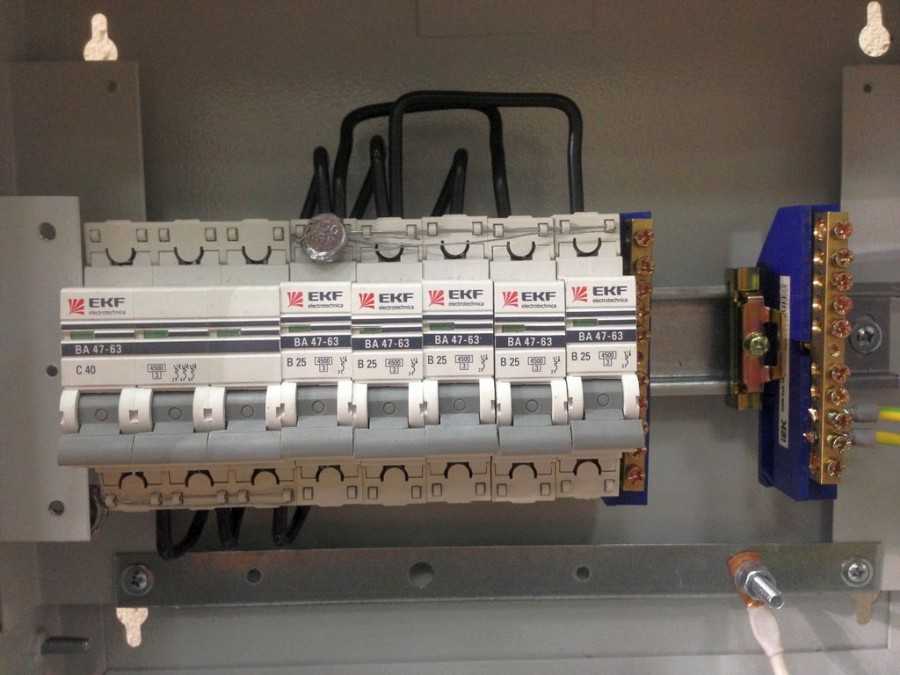

Для каждой квартиры устанавливается вводной автоматический выключатель и группа автоматов для защиты групповых цепей квартиры. Группа крайне правых автоматов должна принадлежат крайне правой квартире на этаже.

Вместо автоматических выключателей в этажном щите можно установить комбинированные расцепители (дифференциальные автоматы). Они должны иметь класс B или C и иметь коммутационную способность не менее 3000 Ампер. Напомню, коммутационная способность это способность прибора работать после короткого замыкания в 3000 Ампер. То есть, в цепи было КЗ с током 3000 Ампер и автоматический выключатель выбило. После этого вы взводите рычаг автомата и он работает далее.

В системах заземления TN-C-S и TN-S в этажном щите предусмотрены две шины (зажима). Одна шина для подключения нулевых рабочих проводников (N) и отдельная шина для подключения проводов заземления (PE).

В сетях TN-C в этажном щите должна быть предусмотрена отдельная шина для разделения нулевого защитого проводника (PEN) на нулевой рабочий (N) и защитный (PE) проводники.

Однако, как правило, такой шины нет. Разделение происходит проще. В щите если нулевая рабочая шина, а заземление подключается отдтельно от этой шины, можно сказать в стороне, на корпус щита или на металлическую платформу щита.

Важно! В системе TN-C нельзя подключать рабочий ноль (N) и защитный провод (PE) под одну клемму. Это разные проводники, хотя может показаться, что это одно и то же, ведь они «замкнуты» через корпус щита

В завершении замечу:

• Желательно чтобы в этажном щите, на дверце была приклеена схема щита;
• Желательно, чтобы провода были промаркированы;
• Желательно соблюдать цветность подключения проводов ( синий –рабочий ноль, желто-зеленый – защитный проводник).

Основные критерии выбора короба

Главная задача потребителя — найти прочный, практичный ящик, который выдержит длительную службу в уличных условиях. Короб должен быть удобен при монтаже и эксплуатации.

Что важно в самой конструкции? Наличие отверстий соответствующего диаметра для проводов, которые идут от опоры и выводятся на здание. Желательно, чтобы эти элементы имели уплотнительные резинки и пластиковые муфты. В электрощитке должны помещаться все необходимые отходящие кабеля и дополнительно оставаться пространство для модернизации или расширения установки

В электрощитке должны помещаться все необходимые отходящие кабеля и дополнительно оставаться пространство для модернизации или расширения установки

Удобная деталь — окошко. Оно исключает необходимость открытия щитка для снятия показаний и уменьшает частоту контактов внутреннего содержимого с воздухом, влагой

Обратите внимание и на ушки для опломбировки

Еще один важный момент — степень защиты от пыли и влажности. Она определяется по индексу IP и цифре рядом с ним

Индекс IP20 означает, что бокс защищен от частиц пыли более 12,5 мм, но беззащитен перед влагой. Степень защиты IP65 гарантирует полную изоляцию от этих негативных факторов. Чем выше число, тем дороже конструкция. Оптимален вариант с показателем от 54.

При выборе электрощитка также нужно смотреть на толщину его стенок, диапазон рабочей температуры, количество створок, тип замка. Ящик может закрываться на один индивидуальный ключ или быть оборудован под несколько одинаковых.

Щит учета электроэнергии уличный ЩУ IP54 на столб, с трехфазным счетчиком 380В и розеткой на 220В

Здравствуйте, уважаемые друзья и коллеги! Представляем Вам собранный и готовый к отгрузке щит учета электроэнергии уличного исполнения со степенью защиты IP54 для установки на столб или опору.

Назначение ЩУ

Щит учета электроэнергии уличного исполнения предназначен для учета электроэнергии и защиты электрооборудования от перегрузок и короткого замыкания на отходящей линии в сетях с глухозаземленной нейтралью при напряжении ~380/220 В переменного тока частотой 50 Гц.

Далее, «Щит учета уличный»…

Щит учета уличный предназначен для установки на столб или опору, также, его можно закрепить на внешней стене здания. Электрощит имеет степень защиты IP54 – тем самым, защищая электрооборудование, установленное внутри электрощита от пыли и влаги.

Конструктивные особенности ЩУ

Корпус электрощита выполнен из листового металла и имеет монтажную панель для крепления одно- или трехфазного счетчика, а также автоматических выключателей для защиты электрооборудования от перегрузок и короткого замыкания.

• На задней стенке корпуса предусмотрены четыре независимых крепления для установки электрощита на стену – тем самым: степень защиты IP54 не нарушается!
• Щит учета имеет защитную панель от случайного контакта с токоведущими частями отходящей линии.
• На дверце щита учета электроэнергии имеется смотровое окошко для снятия показаний с электросчетчика.

Условные элементы на схеме

Обозначение	Наименование установочного оборудования	Количество
QF1	Автоматический выключатель 3P. 50A	1шт.
PI1	Счетчик электрической энергии Меркурий 231 АТ-01 двухтарифный 3-х фазный 5(60)А 50Гц	1шт.
SF1	Автоматический выключатель 3P. 32A	1шт.
SF2	Автоматический выключатель 3P. 20A	1шт.
SF3	Автоматический выключатель 3P. 10A	1шт.
XS1	Розетка на DIN-рейку 220 В с заземлением	1шт.

На самом деле, шкаф учета был сделан под заказ по индивидуальной электрической схеме. Если же вам нужна немного другая конфигурация и комплектация электрощита – звоните! или отправьте нам заявку с прикрепленной электрической схемой, через форму заявки на нашем сайте.

ЩУ сторонних производителей – без, комментариев…

Мы никого не хотим обидеть!

Эти примеры здесь только для того, что бы вы могли сравнить наше качество сборки и качество других сборщиков электрощитового оборудования!

chelnyelectro.ru

Этажный электрощит (ЭЩ)

Щиты такого типа относятся к более низкой иерархии распределительных щитов. Назначение данного устройства определяется его названием. Через ЭЩ происходит распределение электроэнергии потребителям, находящимся на конкретном этаже. А в случае административного здания, отходящие линии электропроводки могут обеспечивать электропитание отдельных кабинетов или их групп.

Всем известный ЭЩ.

В жилом многоквартирном доме этажный электрощит осуществляет распределения электроэнергии по квартирам одной лестничной площадки. В этом случае он может содержать приборы учёта электроэнергии, потреблённой каждой квартирой. При наличии в щите счётчиков электроэнергии, они могут располагаться в отдельном отсеке, который при необходимости может быть опломбирован представителями контролирующих органов.

Щиты данного типа в отличие от ранее рассмотренных видов обязательно содержат автоматические выключатели. Современные варианты ЭЩ выпускаются в модульном варианте, установка автоматов в них осуществляется на DIN-рейку.

Вводное распределительное устройство (ВРУ)

Вводное распределительное устройство является разновидностью распределительного щита, устанавливаемого на вводе питания объекта (здания, частного дома, производственного цеха и т.п.). Общее назначение щита-ВРУ схоже с функциями главного распределительного щита. СтабЭксперт.ру напоминает, что различие заключается в том, что ГРЩ осуществляет распределение питания между объектами, которые могут находиться на удалении друг от друга, а вводное распределительное устройство питает линии электропроводки внутри одного объекта (здания).

Пример ВРУ-щита.

Комплектность и конструктивное исполнение ВРУ могут быть различными. Наиболее часто встречающийся вид – в виде металлического шкафа. Типовые модели вводных шкафов для питания многоэтажных жилых домов и различных производственных объектов имеют трёхфазное исполнение.

Для удобства распределения питания внутри шкафа монтируется трёхфазная система шин, к которой крепятся жилы отходящих кабелей. Благодаря применению шин в качестве внутренних проводников, весь монтаж приобретает необходимую механическую устойчивость.

Довольно часто встречаются модели ВРУ, в которых отсутствуют автоматические выключатели. Роль коммутационных аппаратов играют рубильники. Привод управления рубильником может быть выведен наружу шкафа. Ручка управления при этом находится на правой боковой стенке. Передняя дверца шкафа в таких случаях оснащается специальной блокировкой, препятствующей её открыванию при включенном положении ввода. Таким образом обеспечивается требуемый уровень безопасности при обслуживании.

При отсутствии автоматического выключателя функции токовых защит выполняют плавкие предохранители.

В отдельных случаях вводное распределительное устройство совмещается со шкафом учёта. В этом варианте в отдельном отсеке ВРУ устанавливается счётчик электроэнергии. Поскольку описываемые шкафы обычно предназначены для питания достаточно мощных потребителей, токовые цепи счётчика подключаются через специальные измерительные трансформаторы тока. Первичные обмотки таких трансформаторов, обычно выполненные в виде коротких шинок, подключаются в разрыв (то есть, последовательно) каждой из трёх фаз ввода питания. Вторичные обмотки трансформаторов тока подключаются к клеммам счётчика медным изолированным проводом.

Какие бывают виды корпусы распределительных щитков?

Всего существует четыре разновидности, зная которые человек без проблем подберет нужный вариант:

Металлические оболочки представляют собой пустые конструкции, где электрическое оборудование размещается в произвольном порядке. Их используют для изготовления необычных по форме изделий. Прокладка проводки и кабелей осуществляется при помощи специальных технических отверстий, которые изготавливаются производителем или работником.
Для установки обычного модульного оборудования, используются модульные корпусы, они часто используются в частных домах. Такая конструкция состоит из DIN-рейки, специальных мест для размещения шин N, PE. Вся эта система закрывается прозрачным пластиком или металлической панелью, чтобы предотвратить попадание влаги и пыли.
Щитки, которые предназначены для установки электрического счетчика называют учетными. Такие модели обладают универсальным креплением, которое дает возможность поместить прибор на винты или рейку. Кроме этого, присутствует место для монтажа пары автоматических выключателей

При размещении счетчика важно помнить, что его корпус должен быть опломбирован.
Последняя разновидность – учетно-распределительные модели. Этот вариант, в отличие от предыдущих, обладает DIN-рейками для монтажа защитных элементов отходящих линий

Для этого в приборе предусмотрен специальный отсек, который надежно закрывается металлической панелью, а также возможностью опломбирования. Этот вариант редко используется в частных сооружениях, так как предназначен для заводских или складских помещений.

№8. Производители распределительных щитков

Бракованные щитки не смогут выполнять свои функции в полной мере, будучи неспособными к равномерному распределению электрического тока по всем помещениям. Еще такие щиты, в случае необходимости, с большой вероятностью не отключат поврежденную группу цепей автоматически, поэтому лучше доверять свою безопасность проверенным производителям. Лидер в плане качества – компания ABB, но ее продукция стоит дорого. Щитки Makel и IEK стоят немного дешевле, но по качеству очень даже неплохи. В плане дизайна выделяются щиты FOTKA греческого производства. Безымянные изделия китайского и турецкого производства лучше обходить стороной – это не тот случай, когда можно сэкономить.

Напоследок отметим, что при прочих равных условиях предпочтение лучше отдать щиткам с прозрачной дверцей, которые обеспечивают более простой контроль над состоянием автоматов.

Статья написана для сайта .

Метки:Электричество

Квартира

Итак, если квартира старой постройки и, к тому же, однокомнатная (к примеру, хрущевка), тогда проект расключения электропроводки будет выглядеть следующим образом:

Однолинейный проект

Как Вы видите, в данной схеме подключения распред щитка нет PE шины, т.к. в старых хрущевках заземление отсутствует. Что касается элементов электросхемы, она состоит из двухполюсного автоматического выключателя, счетчика электроэнергии (Меркурий 201), УЗО и групповых автоматов. Один автомат обслуживает группу освещения, второй — розетки, ну и третий – стиральную машину. Если же у Вас присутствует контур заземления, тогда электрическая схема сборки распределительного щита в квартире будет выглядеть так, как показано в примере ниже.

Важно! Установка УЗО в двухпроводной электросети запрещена согласно ПУЭ п. 1.7.80 (см

Главу 1.7) и ряде других нормативных документов, поэтому этот вопрос вызывает множество споров. У каждого специалиста своё мнение на этот счет. С одной стороны совмещенный защитный и рабочий проводник рвать нельзя, с другой стороны без УЗО вообще никакого шанса на выживание не будет, если вы «хорошенько» влезете в «фазу». Установка УЗО в двухпроводную электросеть допустима как временная мера с будущим переходом на полноценную сеть с заземляющим защитным проводником (PE), типа – TN-C-S, TN-S.

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шина. Четвертый элемент проекта – гребенка, которая соединяет автоматические выключатели. (5) – однофазное УЗО на 40 Ампер и ток утечки 30 мА, ну а (6) – групповые автоматы (3 по 16 Ампер и 1 на 25, для подключения варочной панели). На вводе установлен однополюсный автоматический выключатель, номиналом 40 Ампер. Самый нижний ряд электросхемы состоит из квартирных потребителей – группы освещения, розеток и мощных электроприборов (в нашем случае плиты).

Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии. В этом случае электросхема вводно-распределительного щитка будет более серьезной и по количеству автоматов не уступающей частному дому. Итак, к Вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электричества должна быть трехфазная сеть (380в) и на вводе, соответственно, трехполюсный автоматический выключатель на 63 Ампера. В остальном, дальше идет УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от предназначения), ну и отдельное устройство защитного отключения для электропроводки в ванной комнате, с током утечки не больше 30 мА, согласно ПУЭ п. 7.1.38.

Также напомним, что для питания электроплиты должен применяться кабель с сечением токопроводящих жил не менее чем 6 кв. мм, согласно СП 256.1325800.2016 п. 10.2 (СП 31.110 – п. 9.2). При этом учитывайте реальную мощность электрической плиты и проверяйте достаточно ли 6 кв. мм. сечения.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и переходите к электромонтажным работам! О том, как собрать распределительный щит своими руками, мы уже рассказывали!

Что относится к щиту собственных нужд?

К собственным нуждам можно отнести: системы обогрева и охлаждения оборудования, питание устройств РПН силовых трансформаторов, цепи управления оборудованием, освещение, обогрев помещений и др.ЩПТ — щит постоянного тока. Используется в электроустановках станций, подстанций, предприятий для приема и распределения цепей постоянного тока. Прием электрической энергии постоянного тока осуществляется от аккумуляторных батарей, специальных зарядных агрегатов, выпрямительных установок.

Щиты типа ЩМП-01 – это модели с монтажной панелью. Благодаря небольшим габаритным размерам их можно установить в нишу на этаже или в квартире, также его применяют как уличный для дачи или частного дома. Такой настенный электрощит имеет очень высокий класс защиты от негативного воздействия внешней среды. Дополнительная комплектация включает в себя специальный почтовый замок, который защитит прибор от проникновения.

Их аналогом является ЩРНМ-2 – это навесной (наружный, уличный) щит с монтажной панелью. Ключевым отличием от модели выше является возможность убрать монтажные панели для установки другой автоматики. Высокий класс защиты IP-54 позволяет устанавливать их на стенах здания. Дверца защищена замком.

Если требуется установка распределительного щита для монтажа компонентов «умного дома», то рекомендуется использовать пластиковый слаботочный щит типа Volta. Он рассчитан на 17 модулей, у модели есть встроенный 4-рядный щиток, оснащенный выключателями для управления система «smart house».

ЩРН-12 – щит распределительный навесной ЩРН12 (внутренний), оснащенный 12 модулями. В продаже есть модели с количеством модулей от 9. Это идеальный вариант для защиты гаража или дачи от перепадов напряжения. Тип – трехфазный, номинальные показатели напряжения и частоты тока – 380/70.

Навесной или встроенный щит? Классификация по способу и месту установки
