Монтаж системы освещения с плавной регулировкой яркости своими руками

Монтаж системы освещения с плавной регулировкой яркости требует точного расчета и аккуратности при коммутации кабелей. Я потратил два дня и около пятнадцати тысяч рублей на закупку оборудования, чтобы реализовать этот проект в гостиной. Для создания комфортной атмосферы отлично подходят аналоговые схемы для плавных переходов света. Самостоятельная сборка такой системы позволяет сэкономить приличную сумму на услугах электрика. Мягкое нарастание яркости защищает глаза от резких вспышек и делает комнату по-настоящему уютной.

Что нужно знать перед началом работы

Установка регулируемого освещения относится к работам средней сложности, требующим базовых навыков электромонтажа. Вам нужно уметь читать схемы, пользоваться мультиметром и зачищать жилы кабелей. Я рекомендую планировать монтаж строго на этапе черновых работ, когда стены еще не оштукатурены. На прокладку кабелей, установку подрозетников и сборку щитка уходит примерно 8–12 часов чистого времени. Если делать это после финишной отделки, придется штробить готовые стены, что приведет к новым расходам на ремонт. Важно заранее рассчитать суммарную мощность всех ламп, чтобы правильно подобрать регулирующее оборудование.

Необходимые материалы для монтажа

Для сборки надежной системы потребуются качественные комплектующие, которые лучше покупать в специализированных магазинах электротехники, избегая сомнительных рынков. Основу комплекта составляют аналоговые диммеры, блоки питания, светодиодная лента, соединительные шлейфы и монтажные коробки. Расход материалов на освещение напрямую зависит от площади комнаты и выбранной схемы. Например, для гостиной площадью 20 квадратных метров мне понадобилось около 15 метров светодиодной ленты и два блока питания соответствующей мощности. Силовой кабель подбирается с запасом не менее 15% на подрезку и изгибы в монтажных коробках. Также понадобятся клеммники для надежного соединения жил и защитные профили. Ниже приведена подробная таблица с характеристиками и ценами необходимых компонентов для монтажа.

Материалы для освещения:

• Аналоговый диммер с регулировкой яркости (напряжение 0-10В) — 1 шт.
• Блок питания 12В или 24В (вольтаж зависит от выбранной ленты) — 2 шт.
• Светодиодная лента (диммируемая, теплого свечения) — 15 м
• Кабель ВВГнг-LS 3х1.5 (для силовой части) — 40 м
• Кабель управления (двухжильный, экранированный) — 20 м
• Монтажные коробки (подрозетники глубокие) — 3 шт.
• Клеммные соединители (типа Wago) — 1 упаковка
• Профиль алюминиевый с рассеивателем для ленты — 15 м

Необходимые инструменты для электромонтажа

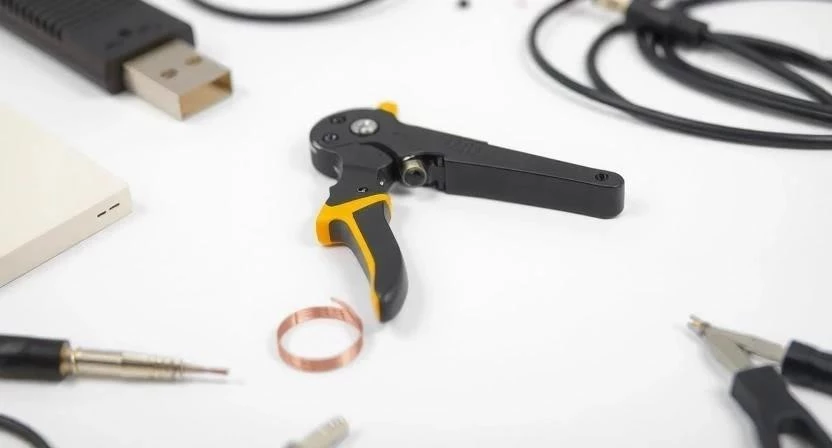

Качественные инструменты для электромонтажа гарантируют безопасность и высокую скорость работы. Для зачистки кабелей лучше использовать автоматический стриппер, так как обычный нож может легко повредить токопроводящие жилы. Мультиметр необходим для проверки напряжения и прозвонки цепей перед первым запуском. Индикаторная отвертка поможет быстро определить, где находится фаза, а где ноль. Если у вас нет дорогостоящего инструмента вроде штробореза, его можно взять в аренду на один день, это сэкономит ваш бюджет. Простые ручные инструменты, такие как отвертки и пассатижи, обычно есть у каждого домашнего мастера.

Подготовка помещения к монтажу

Перед началом любых работ необходимо полностью обесточить силовые линии в квартире через вводной щиток. Я всегда проверяю отсутствие напряжения на рабочем месте с помощью индикатора, чтобы исключить случайный удар током. Мебель и пол следует закрыть плотной строительной пленкой для защиты от пыли при штроблении. Организуйте рабочее место так, чтобы все инструменты лежали под рукой на устойчивом верстаке или стремянке. Хорошее переносное освещение от аккумулятора поможет вам работать аккуратно даже в темной комнате.

Подготовка поверхности под прокладку кабелей

Качественная подготовка стен — залог долговечности всей системы освещения. Сначала я размечаю трассы прокладки кабелей строго по вертикали и горизонтали, используя лазерный уровень. Штробление стен выполняется на глубину около 20-25 мм, чтобы кабель свободно помещался в штробе и был скрыт слоем штукатурки. В местах установки выключателей высверливаются коронкой углубления под монтажные коробки. После этого штробы тщательно очищаются от пыли строительным пылесосом.

Важным этапом является грунтовка штроб перед заделкой кабелей. Я наношу грунтовку глубокого проникновения кистью в один слой, чтобы обеспечить надежное сцепление штукатурной смеси со стеной. Если проигнорировать этот шаг, штукатурка со временем потрескается и вывалится вместе с проводами. После высыхания грунтовки (около 2-3 часов) в штробы укладывается электропроводка, которая временно фиксируется дюбель-хомутами. Перед окончательной заделкой каналов обязательно проводится проверка целостности линий мультиметром на отсутствие короткого замыкания.

Установка световых схем пошагово

Монтаж аналоговых систем диммирования требует строгого соблюдения последовательности действий и правил электробезопасности. Все соединения должны выполняться только при отключенном питании. Оптимальная температура в помещении во время монтажа должна быть от +15°C до +25°C, а влажность воздуха — не выше 70%, чтобы избежать выпадения конденсата на платах управления. Ниже приведена подробная технология монтажа световых сценариев, разделенная на десять основных этапов.

1. Выбор типа аналогового управления (Время: 30 минут). На этом этапе определяется схема подключения плавного освещения. Для большинства интерьерных решений оптимально использовать стандарт управления напряжением 0-10В. Это проверенная аналоговая технология, обеспечивающая стабильный сигнал без помех на больших расстояниях.

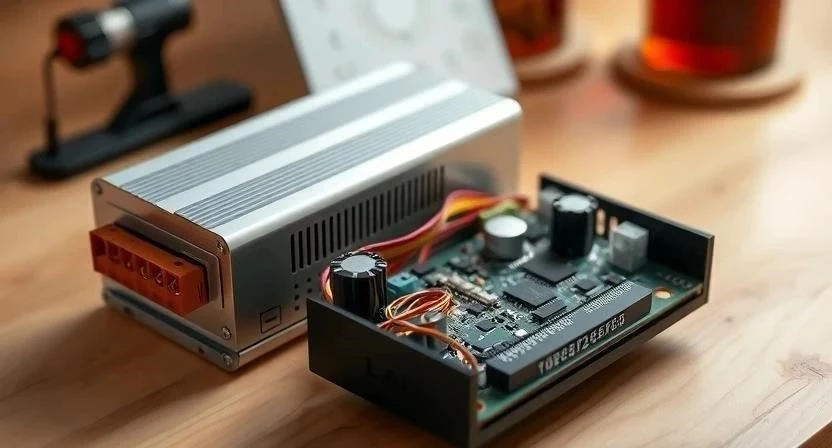

2. Монтаж блока питания (Время: 45 минут). Блок питания устанавливается в подготовленную нишу или щиток. Я монтирую его на DIN-рейку или специальное металлическое основание. Важно оставить вокруг корпуса зазоры не менее 50 мм для естественной вентиляции, так как при работе прибор нагревается.
3. Подключение контроллера плавности (Время: 40 минут). Контроллер отвечает за то, как сделать плавное включение света. Он подключается к выходу блока питания с соблюдением полярности (плюс к плюсу, минус к минусу). Ошибка в полярности мгновенно выведет чувствительную электронику из строя.
4. Разводка линий к потребителям света (Время: 90 минут). Провода от контроллера тянутся к светодиодным лентам или диммируемым светильникам. Для минимизации падения напряжения я использую медный шлейф сечением не менее 1.5 кв. мм. Максимальная длина линии не должна превышать 10 метров.
5. Установка диммерного выключателя (Время: 50 минут). Монтаж диммера инструкция предписывает выполнять в глубокий подрозетник. К устройству подключается фаза от щитка и кабель управления 0-10В. Механизм надежно фиксируется в монтажной коробке раздвижными лапками и винтами.
6. Соединение цепей управления (Время: 40 минут). На этом шаге соединяются слаботочные сигнальные провода между диммером и контроллером. Важно использовать экранированную витую пару, чтобы защитить аналоговый сигнал от электромагнитных наводок от силовых кабелей 220В.
7. Первый запуск и проверка (Время: 20 минут). После визуального контроля всех соединений подается напряжение на вводной автомат. С помощью мультиметра измеряется выходной вольтаж блока питания (он должен составлять ровно 12В или 24В в зависимости от типа используемой ленты).
8. Настройка времени перехода (Время: 30 минут). На контроллере с помощью специальных микропереключателей или регулировочных винтов настраивается время плавного розжига и затухания света. Я обычно выставляю комфортный интервал в 2-3 секунды для мягкого визуального восприятия.
9. Калибровка уровней яркости (Время: 30 минут). Выполняется регулировка яркости в минимальном и максимальном положениях поворотной ручки диммера. Это необходимо, чтобы светодиоды не мерцали на минимальных значениях тока и светили ровно во всем диапазоне регулирования.
10. Финальное тестирование сценариев (Время: 40 минут). Проверяется совместная работа всех зон освещения. Система должна плавно реагировать на команды управления, не издавать посторонних шумов (гула трансформаторов) и не нагреваться выше допустимых рабочих температур.

Важное правило безопасности: никогда не производите коммутацию проводов под напряжением! Используйте защитные перчатки и диэлектрический инструмент. Помните, что штукатурка в штробах должна полностью высохнуть перед финишным тестированием под полной нагрузкой. Время высыхания гипсовой смеси составляет не менее 24 часов при нормальной влажности.

Важные нюансы при работе с аналоговыми схемами

При проектировании аналоговых систем освещения необходимо учитывать тепловыделение силовых компонентов. Блоки питания нельзя монтировать в глухих нишах без притока свежего воздуха. Температура внутри монтажной зоны не должна превышать +45°C, иначе автоматика уйдет в защиту или прибор быстро перегорит. В помещениях с повышенной влажностью, таких как ванные комнаты, используйте герметичные блоки питания с классом защиты не ниже IP67. Обязательно проверяйте совместимость диммеров с лампами: обычные светодиодные лампочки без поддержки диммирования регулироваться не будут. Также помните, что приступать к чистовой отделке и установке декоративных рамок выключателей можно только после полного высыхания шпатлевки, которая сохнет около 24 часов.

Частые ошибки новичков при монтаже

Неопытные мастера часто совершают ошибки, которые портят дорогостоящее оборудование. Я выделил основные промахи, с которыми сталкивался на практике:

1. Неправильный расчет мощности блока питания. Покупают блок «впритык» к мощности ленты. На самом деле необходим запас по мощности не менее 20-30%, иначе блок будет сильно греться и быстро выйдет из строя.
2. Попытка диммировать обычные лампы. Использование стандартных светодиодных ламп вместо диммируемых приводит к их постоянному мерцанию и быстрому выгоранию драйвера.
3. Перепутанная полярность. При подключении контроллера путают плюс и минус. Это мгновенно сжигает плату управления. Всегда проверяйте маркировку на проводах.
4. Перегрузка управляющей линии. Подключение слишком большого количества потребителей на один аналоговый шлейф без использования повторителей сигнала.
5. Отсутствие заземления металлических профилей. Это грубое нарушение правил безопасности, которое может привести к удару током при повреждении изоляции ленты.

Чтобы избежать этих проблем, всегда составляйте подробную схему перед началом работ и перепроверяйте каждый контакт мультиметром.

Расчет стоимости материалов и работ

Цена монтажа плавного света складывается из стоимости оборудования и услуг профессионального электромонтажника. Если вы решите делать все своими руками, то оплачивать придется только материалы. Я подсчитал расходы для стандартной комнаты и сравнил их с расценками на наемную работу. Самостоятельный монтаж позволяет сэкономить значительную сумму, которую можно направить на покупку более качественной светодиодной ленты или стильного диммера. Ниже приведена подробная смета расходов для двух вариантов реализации проекта.

Уход и обслуживание системы после завершения ремонта

Начинать полную эксплуатацию системы можно сразу после высыхания штукатурки и финишной отделки стен. Чтобы аналоговые схемы освещения работали долго и безотказно, им требуется минимальный уход. Я рекомендую раз в год проверять надежность винтовых контактов в монтажных коробках и подтягивать их при необходимости. Также важно периодически очищать радиаторы блоков питания от осевшей пыли с помощью пылесоса или баллона со сжатым воздухом. Срок службы качественных компонентов при правильном температурном режиме составляет не менее 10 лет.

Альтернативные варианты управления светом

Помимо аналоговых схем, существуют современные цифровые системы управления освещением, такие как DALI или KNX. Они предлагают более широкие возможности для создания сложных сценариев, но стоят в несколько раз дороже. Стоимость установки диммирования на цифровой шине может превысить бюджет аналоговой системы в три-четыре раза из-за дороговизны контроллеров и необходимости сложного программирования. Еще один вариант — использование беспроводных умных реле, работающих по протоколу Zigbee или Wi-Fi. Они проще в монтаже, но аналоговый проводной сигнал 0-10В остается самым надежным решением, защищенным от любых радиопомех и сбоев беспроводной сети.

Характеристики вариантов управления:

• Аналоговая схема 0-10В — высокая надежность, доступная цена, простая настройка.
• Цифровая система DALI — сложная адресация каждого светильника, высокая стоимость оборудования.
• Система KNX — премиальный сегмент, полная автоматизация здания, требует услуг программиста.
• Умные реле (Wi-Fi/Zigbee) — простой монтаж без лишних проводов, зависимость от стабильности роутера.
• Классические диммеры 220В — минимальная цена, возможен гул ламп и небольшое мерцание на низкой яркости.
• DMX-контроллеры — идеальны для динамической смены цветов, избыточны для обычного белого света.
• Импульсные реле — управление кнопками без фиксации, ограниченный функционал регулировки яркости.

Часто задаваемые вопросы по аналоговому диммированию

Можно ли использовать аналоговый диммер с обычными лампами накаливания?
Нет, аналоговые схемы управления 0-10В разработаны специально для светодиодных источников света с совместимыми драйверами. Для ламп накаливания требуются другие типы регуляторов.

Влияет ли длина кабеля на плавность регулировки?
Да, при слишком большой длине слаботочного кабеля (более 15 метров) может происходить падение управляющего напряжения, что приведет к неравномерности свечения. Используйте качественные экранированные провода.

Что делать, если светодиодная лента мерцает на минимальной яркости?
Необходимо провести калибровку минимального уровня напряжения на диммере или заменить блок питания на модель с более качественной фильтрацией пульсаций.

Как правильно выбрать мощность блока питания?
Сложите мощность всех подключаемых отрезков ленты и добавьте к полученному значению коэффициент запаса 1.25. Это защитит прибор от перегрузок.

Можно ли установить один диммер на несколько комнат?
Технически это возможно, но нецелесообразно. Длина кабелей управления возрастет, что приведет к наводкам и потере плавности переходов света в интерьере.

Нужно ли заземлять алюминиевый профиль для светодиодной ленты?
Да, заземление металлического профиля обязательно по правилам электробезопасности, особенно если монтаж выполняется во влажных помещениях.

Почему диммер издает тихий писк при работе?
Писк обычно издает блок питания или дроссель диммера из-за несовместимости частоты ШИМ-регулирования. Помогает замена одного из компонентов на более качественный аналог.

Можно ли подключить диммер без штробления стен?
Да, если использовать внешние кабель-каналы, но это ухудшит внешний вид интерьера. Лучше выполнять монтаж на этапе чернового ремонта.
