Правильная организация подземных коммуникаций предотвращает подтопление фундамента и заболачивание почвы. На средний участок работы по проектированию инженерных систем и дренажа на участке закладывают от 2 до 4 недель, а стоимость материалов и работ варьируется от 50 до 300 тысяч рублей. Грамотный план исключает переделку сетей после постройки дома.
Особенности подготовки и анализа территории
Первым делом я всегда провожу детальную оценку рельефа, чтобы понять, куда будет уходить вода. Анализ типа почвы критически важен: глина задерживает влагу, а песок пропускает ее слишком быстро. Определение уровня грунтовых вод позволяет выбрать между самотечным и принудительным отводом. Для выполнения таких работ потребуются базовые навыки геодезии и несколько недель свободного времени.
Подбор необходимых материалов

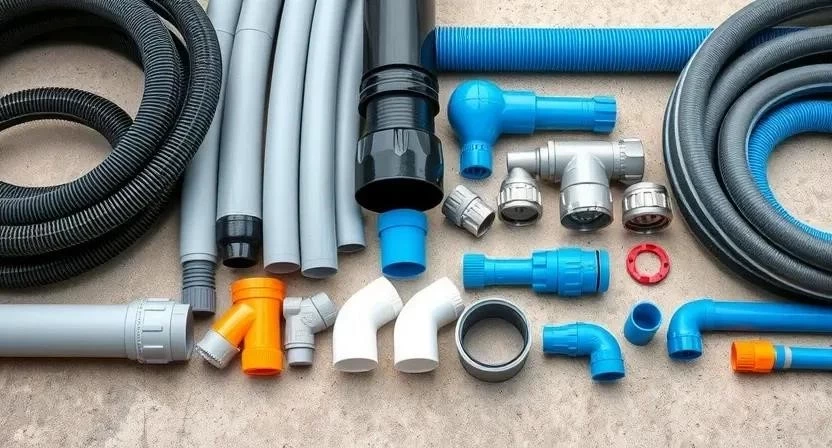

Качество труб и фильтрующих слоев определяет срок службы всей системы. Я рекомендую использовать только специализированные материалы, чтобы избежать заиливания и просадки грунта.
- Перфорированные ПВХ-трубы для сбора воды.
- Гофрированные трубы для ливнестоков.
- Геотекстиль плотностью 150-200 г/м2.
- Гранитный щебень фракции 20-40 мм.
- Кварцевый песок средней крупности.
- Бетонные кольца для смотровых колодцев.
- ПНД-трубы для защиты электрического кабеля.
- Фитинги, отводы и тройники из ПВХ.
| Материал | Расход на 100 м2 (примерно) | Цена за ед. (средняя) | |
|---|---|---|---|
| Труба дренажная (м) | 60-80 м | 150 руб/м | 12 000 |
| Геотекстиль (м2) | 120 м2 | 60 руб/м2 | 7 200 |
| Щебень (м3) | 10-15 м3 | 2 500 руб/м3 | 30 000 |
| Песок (м3) | 8-12 м3 | 800 руб/м3 | 8 000 |
| Кольца бетонные (шт) | 5-8 шт | 2 000 руб/шт | 14 000 |
Инструментарий для прокладки сетей
Точность монтажа зависит от используемого оборудования. Без лазерного уровня соблюсти уклон в 1-2 см на метр практически невозможно.

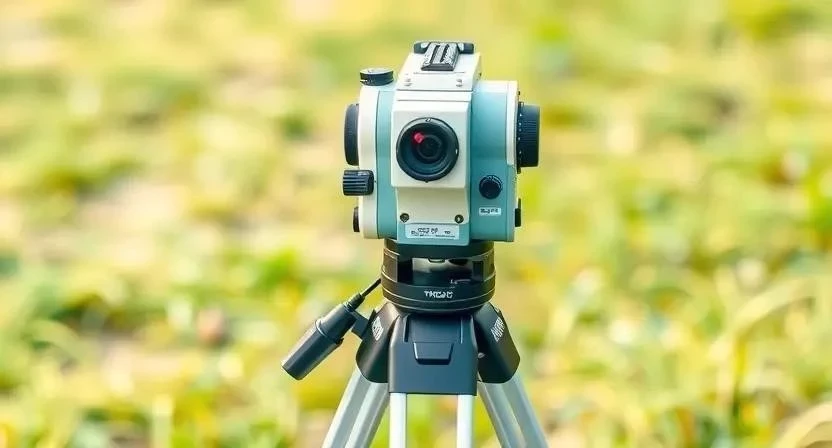

- Нивелир или лазерный уровень — для контроля уклонов.
- Экскаватор или лопаты — для выемки грунта.
- Виброплита — для уплотнения песчаного основания.
- Рулетка — для точной разметки трасс.
- Строительный уровень — для проверки труб.
- Обрезчик труб — для ровного среза ПВХ.
- Киянка — для подбивки элементов.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (аренда/покупка) |
|---|---|---|---|
| Лазерный уровень | Контроль высот | Обязательно | 5 000 руб |
| Виброплита | Трамбовка песка | Обязательно | 1 000 руб/сут |
| Мини-экскаватор | Рытье траншей | Желательно | 4 000 руб/сут |
| Обрезчик труб | Монтаж фитингов | Желательно | 1 500 руб |
| Рулетка (30м) | Разметка осей | Обязательно | 1 200 руб |
Очистка и разметка участка
Работы начинаются с полной расчистки территории от строительного мусора и веток. Я размечаю основные оси застройки и будущих дорожек с помощью колышков и бечевки. Особое внимание уделяю защите существующих насаждений: обматываю стволы деревьев или огораживаю приствольные круги, чтобы техника не повредила корни.
Подготовка основания и траншей
Грунт вынимается согласно проекту, при этом я строго слежу за созданием предварительных уклонов в сторону приемного колодца. На дно каждой траншеи укладывается песчаное основание толщиной 10-15 см. После этого я прохожусь по песку виброплитой, чтобы исключить будущие просадки труб. Готовность траншей проверяю нивелиром: любое «вспучивание» грунта может создать затор воды.
Пошаговый алгоритм монтажа систем
Процесс требует последовательности. Я всегда выполняю работы от самой низкой точки участка к самой высокой.
- Проведение геодезической съемки и замеры перепадов высот (1-2 дня).
- Составление общего плана расположения всех сетей: воды, света, канализации и дренажа (1 день).
- Разметка трасс водопровода и канализации с учетом норм расстояний (1 день).
- Копка траншей с соблюдением строгого уклона для самотека (3-5 дней).
- Укладка разделительного слоя геотекстиля и песчаной подушки (1-2 дня).
- Монтаж магистральных дренажных труб (2 дня).

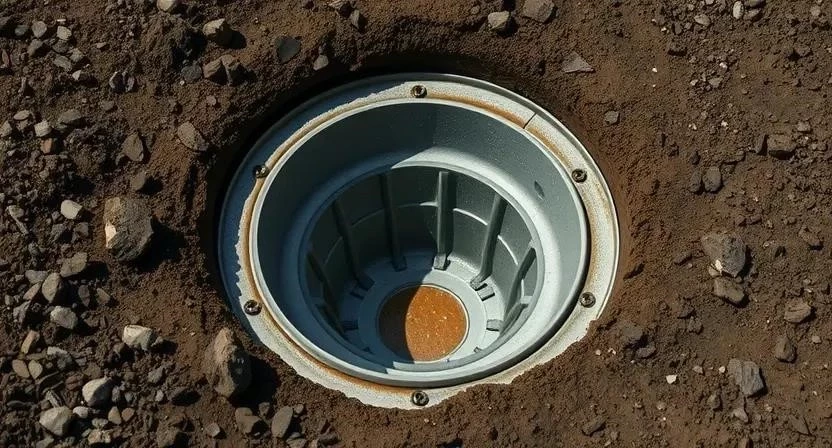

- Установка приемных и смотровых колодцев в точках поворота (1-2 дня).
- Засыпка труб щебнем и финальный слой геотекстиля (2 дня).
- Прокладка электрических кабелей в ПНД-трубах (1-2 дня).
- Организация ливневой канализации для отвода воды с крыш (2 дня).
- Тестирование системы путем пролива воды (1 день).
- Обратная засыпка грунта и планировка поверхности (2 дня).
| Этап работ | Время выполнения | Критический нюанс |
|---|---|---|
| Геодезия и план | 3 дня | Точность до 1 см |
| Земляные работы | 5-7 дней | Соблюдение уклона |
| Укладка труб | 4 дня | Герметичность стыков |
| Монтаж колодцев | 2 дня | Вертикальность колец |
| Засыпка и тест | 3 дня | Отсутствие заиливания |
Технические нюансы и нормы
Глубина прокладки труб должна учитывать глубину промерзания грунта в вашем регионе, иначе зимой система выйдет из строя. Я использую только совместимые типы пластика для фитингов, чтобы избежать протечек из-за разного коэффициента расширения. Важно соблюдать нормы СНиП: расстояние между септиком и скважиной должно быть не менее 20-50 метров в зависимости от типа почвы.
Типичные ошибки при монтаже
Многие новички игнорируют уклоны, полагая, что «и так стечет», но в итоге получают стоячую воду в трубах. Использование щебня с примесью глины приводит к быстрой закупорке системы. Отсутствие геотекстиля вызывает заиливание перфорации всего за один сезон. Слишком мелкая засыпка кабелей приводит к их повреждению при сезонном пучении грунта.
Однажды я видел, как сосед использовал известняковый щебень вместо гранитного; через два года трубы просто «схлопнулись» из-за химической реакции и просадки основания.
- Игнорирование минимального уклона (2 см на 1 м).
- Применение грязного щебня с глиной.
- Отказ от использования геотекстиля.
- Прокладка кабеля на глубине менее 70 см.
- Отсутствие смотровых колодцев на поворотах.
Экономический расчет реализации
Стоимость работ сильно зависит от того, нанимаете ли вы бригаду или делаете все самостоятельно. Аренда техники — самая затратная часть после покупки материалов.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 60 000 | 60 000 | 0 |
| Аренда техники | 15 000 | 15 000 | 0 |
| Работа | 0 | 80 000 | 80 000 |
| Расходники | 5 000 | 5 000 | 0 |
| 80 000 | 160 000 | 80 000 |
Эксплуатация и уход за системой
После завершения монтажа систему нужно обслуживать. Я рекомендую раз в год проводить промывку дренажных труб сильным напором воды. Очистку колодцев от ила и песка следует выполнять перед началом весеннего паводка. Обязательно проверяйте герметичность всех люков перед зимним периодом, чтобы внутрь не попал мусор.
Сравнение альтернативных методов
Самотечный дренаж идеален при наличии перепада высот на участке. Если же участок плоский, я устанавливаю принудительный дренаж с использованием погружных насосов в приемном колодце. Вместо классических труб сейчас часто используют дренажные модули — они позволяют собирать больше воды и требуют меньше щебня при засыпке.
Безопасность при проведении работ
При копке глубоких траншей (более 1.5 м) обязательно укрепляйте стенки, чтобы избежать обвалов грунта. Используйте защитные перчатки и очки при резке ПВХ-труб. При работе с электрокабелем строго соблюдайте правила электробезопасности и используйте только сертифицированные ПНД-трубы. В случае использования химии для гидроизоляции обеспечьте максимальное проветривание зоны работ.
Ответы на популярные вопросы
Каким должен быть уклон дренажной трубы?
Оптимальный уклон составляет от 1 до 3 см на каждый погонный метр трубы.
Можно ли совместить ливневку и дренаж?
Нет, это разные системы: ливневка собирает чистую воду с крыш, а дренаж — грунтовые воды. Их объединение приведет к перегрузке системы.
Нужен ли геотекстиль, если грунт песчаный?
Да, он предотвращает смешивание песка с щебнем, что сохраняет фильтрующие свойства системы.
На какой глубине прокладывать водопровод?
Минимум на 20-30 см ниже уровня промерзания грунта в вашем регионе.
Как часто нужно чистить смотровые колодцы?
Один раз в год, желательно осенью или ранней весной.
Что делать, если уровень грунтовых вод очень высокий?
Устанавливать принудительный дренаж с насосной станцией и автоматикой.
Можно ли использовать старые бетонные кольца для колодцев?
Можно, если они не имеют трещин и сколов, которые могут привести к обрушению стенки.
