Теплый пол: советы по выбору

Лучший электрический теплый пол в виде инфракрасной пленки Caleo PLATINUM 230-0,5 345Вт

• площадь обогрева – 1.5 кв. м;
• потребляемая мощность – 345 Вт;
• номинальное напряжение – 230В;
• антиискровая сетка.

Рейтинг инфракрасных теплых полов открывает самый экономичный пол фирмы Caleo. Автономно регулирует мощность, снижая энергопотребление. Монтируется быстро, без бетонной стяжки и использования клейкой основы. Тонкий, можно укладывать под плитку, ламинат и ковролин.

Сверху допускается установка мебели и других предметов обихода. Обогревает за счет инфракрасного излучения, ионизирует и не высушивает воздух. Значительно экономичнее кабельного. Лучшие электрические теплые полы в своей ценовой категории.

Рекомендуется для всех, кто ищет надежные, универсальные и экономичные элементы для укладки теплого пола.

Пользователям нравится модель за простоту монтажа, удобство использования и быстрый нагрев до нужной температуры. Из отрицательных сторон отмечают большую стоимость.

Подключение и настройка терморегуляторов

Терморегулятор, к которому подключаются провода управления и питания должен располагаться в самом доме. Там где тепло и нет большой влажности.

С точки зрения доступа и обслуживания, коридор или прихожая вполне подойдут. Схема подключения терморегулятора подобна той, что используется при монтаже домашних теплых полов.

Подробный процесс с поэтапными картинками для домашних вариантов описан в статье ниже.

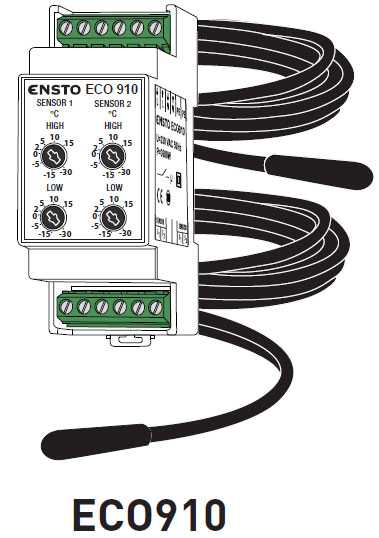

Однако для улицы нельзя использовать привычные домашние терморегуляторы. При низкой температуре от – 10С и ниже, они просто ”впадают в кому” и перестают на что-либо реагировать до оттепели.

При этом если вы хотите, чтобы система теплых полов для улицы не включалась автоматически при сильных морозах (в этом случае очень редко идет снег, и смысла топить дорожки и ступеньки нет), тогда вам понадобятся специальные приборы.

Такие обычно устанавливаются на din-рейку в выносной щиток, а не монтируются в подрозетники.

Правда и у обычных на этот случай имеется выключатель на лицевой поверхности. Просто отщелкиваете его при сильных морозах и ждете оттепели.

Чтобы снег постоянно таял и не превращался в лед, на внешней поверхности ступенек и дорожек, температура постоянно должна поддерживаться в пределах +3 градуса. Казалось именно ее и нужно выставлять на регуляторе.

Однако при этом есть один очень важный нюанс.

На каждый 1см слоя стяжки, плитки или другого материала, который находится над греющим кабелем, следует добавлять дополнительно по 1,5 градуса на терморегуляторе.

То есть, если у вас на ступенях лежит плитка с клеем толщиной в 2см, то вам нужно к выставленным 3-м градусам на терморегуляторе, добавить еще +3С. В итоге температура таяния составит +6 С.

При большей толщине стяжки или плитки, она увеличится еще больше. Это и будет так называемая рабочая температура нагревательной антигололедной системы.

Также широко применяются и двухпозиционные терморегуляторы. Они автоматически запускаются когда температура контролируемой поверхности находится между двух заранее выставленных величин. Причем один из порогов (плюсовой), может быть задан жестко заводскими настройками.

Можно конечно управлять всей системой и обычным автоматом. Только никакой экономии и комфорта в этом случае уже не получится. Уснули вечером в одну погоду, проснулись утром в другую, а все ступеньки заснежены или во льду.

Питающие провода 220В подключаются в щитовой через УЗО с током утечки более 30мА.

Простейшую условную схему подключения системы антиобледенения крыльца и дорожек можно представить следующим образом.

Какой теплый пол лучше выбрать, кабельный или пленочный?

Электрические теплые полы делятся на пленочные и кабельные. У каждой системы есть свои конструктивные особенности, влияющие на процесс эксплуатации и эффективность обогрева.

Подробно рассмотрев каждый аспект можно подобрать оптимальное решение.

Чем отличается инфракрасный теплый пол от кабельного?

Главное отличие заключается в принципе работы. Хотя источником нагрева остается электричество, системы отопления преобразуют электроэнергию в тепловую энергию разными способами.

Процесс нагрева помещения осуществляется посредством преобразования электроэнергии в инфракрасное излучение. Полы представляют собой ультратонкую пленку с запаянными в поверхность стержнями.

Быстрый прогрев – сразу после включения отопления по квартире разливается приятное тепло. Под воздействием ИК лучей человек начинает ощущать прилив тепла, тактильно ощущается температура приблизительно на 10°С больше, чем есть на самом деле.

Кабельный пол

Чтобы решить, какой теплый пол лучше, инфракрасный или кабельный, следует также подробно рассмотреть принцип работы отопления с помощью греющего провода.

Укладка осуществляется в слой стяжки или плиточного клея, играющего функцию своеобразного радиатора. В результате обеспечивается равномерный прогрев помещения, отсутствие холодных зон.

Какой тёплый пол экономичнее, ИК или кабельный?

При определении экономичности инфракрасных и электрических теплых полов следует учесть, как именно будет использоваться система отопления. Если помещение будет отапливаться исключительно с помощью инфракрасного отопления, то расход электроэнергии будет больше, чем у электрического провода приблизительно вполовину.

Какой обогрев пола надежнее, кабельный или ИК?

Провод в отношении надёжности уступает инфракрасным системам, имеющим высокую прочность и устойчивость к механическим повреждениям. Если повреждается нагревательный элемент, из строя выходит всего одна секция пленки. Повреждение кабеля приводит к полной потере работоспособности системы.

Какой подогрев пола выбрать, пленку или кабель?

Сравнение энергоэффективности теплого инфракрасного и кабельного пола доказало несомненные преимущества последнего варианта. Греющий провод целесообразнее использовать в качестве основного источника отопления. Расходы на электроэнергию ниже, чем у ИК аналога. Пленку укладывать проще, к тому же инфракрасные лучи благоприятно воздействуют на здоровье. Но использование ИК систем целесообразно исключительно в качестве дополнительного источника нагрева.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Что выбрать?

При выборе настенной электрической отопительной системы следует учитывать её мощность, эксплуатационные условия и особенности монтажа. Важна также высота стен и тяжесть конструкции. Необходимо рассчитать затраты не только на покупку устройства, но и на его монтаж и дальнейшую эксплуатацию.

Такого ещё не было!!! Тёплый пол в стену.

Watch this video on YouTube

Наиболее подходящей для установки на стенах является инфракрасная плёнка. Она имеет малый вес и толщину, поэтому не приводит к утолщению стен, и не забирает полезное пространство. А при грамотном монтаже эффективно и равномерно нагревает поверхность.

Кроме того, обустроить плёночный инфракрасный тёплый пол на стене несложно своими руками, и это займёт всего несколько часов. Достаточно его раскатать по поверхности, и зафиксировать на утеплителе специальным клеем или фиксаторами.

Вопросы и ответы

Много ли получится сэкономить, если монтаж системы выполнять самостоятельно?

Для электрического экономия составит около 30% стоимости материалов и оборудования, для водяного – 50-55%.

Какой вариант выбрать для влажных помещений?

В ванных комнатах, кухнях, санузлах и других помещениях с повышенной влажностью нельзя монтировать только пленочные теплые полы. Остальные отлично работают и в таких сложных условиях.

Если в помещении тяжелая мебель, какому варианту отдать предпочтение?

Как правило, вопрос с мебелью решают еще на стадии проектирования – под ней нагреватели не размещают. Однако, если возможно перемещение мебели после монтажа отопительной системы, следует выбрать вариант с укладкой в стяжку – вероятность повреждения элементов в этом случае значительно меньше.

У меня маленький ребенок, не будет ли мешать ему шум от работы отопительной системы?

Современные теплые полы всех типов работают практически бесшумно. В случае с водяным возможен незначительный шум при работе насоса и при попадании воздуха в контур. Первую проблему легко решить правильным выбором места для насоса и коллекторного узла, вторую – включением в контур воздухоотводчика.

Какой из вариантов предпочтительнее для домика на садовом участке?

Если в нем не проживают постоянно в холодное время, лучше выбрать пленочный – он быстро создаст комфортную температуру. При постоянном проживании руководствоваться следует теми же соображениями, что для любого частного дома.

Кабельные полы

Что собой представляет классический кабельный подогрев поверхности? Он функционирует с помощью специального нагревательного кабеля, залитого стяжкой, который отдает тепло при включении в сеть. Кабель может быть одножильным и двухжильным. При выборе ориентироваться стоит на такие параметры:

• Одножильный кабель дешевле, но его электромагнитное излучение выше.

• Двужильный кабель проще в подключении, электромагнитное излучение значительно меньше, цена гораздо выше, чем у одножильного.

Следующий критерий, на который стоит обратить внимание – мощность системы дополнительного отопления, она колеблется в диапазоне от 150 до 110 Вт/кв. метр

Этот показатель напрямую зависит от квадратуры помещения, в котором монтируется подогрев. Чем выше мощность, тем сильнее он подогревает поверхность и соответственно, больше тратится электроэнергии.

Схема монтажа кабельного теплого пола

Еще один важный момент: ширина шага кабеля при монтаже системы. Укладку кабеля нужно производить таким образом, чтобы при прогреве поверхности не оставалось больших холодных участков. Они создадут не только дискомфорт, но и могут повредить, покоробить напольное покрытие.

Обязательная часть кабельного электрического подогрева – терморегулятор, который позволит не только контролировать температуру, но и нагревать поверхность постепенно, что очень важно, если в качестве напольного покрытия используется ламинат. Этот вариант хорошо сочетается с кафельным или плиточным покрытием в ванных и кухнях

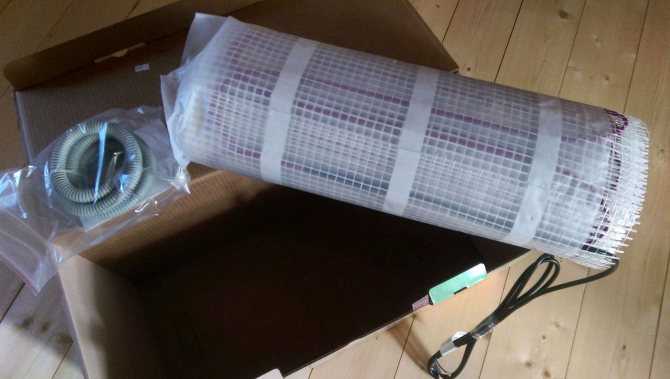

№3. Нагревательный мат (термомат)

По сути, этот тот же кабель, что и в предыдущем варианте, только за вас производитель его уже прикрепил к сетке, освободив от одного из самых сложных процессов монтажа. Термомат представляет собой тонкий электрический кабель, прикрепленный на стекловолоконную сетку.

Монтаж нагревательных матов можно осуществлять уже на готовую стяжку. Продаются термоматы в рулонах шириной около 50 см и длиной 20-24 м. Кабель уложен уже с определенным шагом, мощность указана производителем (как правило, 100-150 Вт/м2, реже встречается 200 Вт/м2), так что вычислять ничего не придется, так же как и размечать расположение кабеля на полу. Достаточно раскатать маты по полу (избегая участки, где будет стоять массивная мебель), разрезать в некоторых местах сетку (но не резать кабель — его просто разворачивают, как на рисунке ниже), зафиксировать сетку и осуществить минимальную стяжку. Можно обойтись без стяжки, используя плиточный клей, на который в итоге укладывается плитка. Так вы вообще не теряете в высоте и закрепляете сетку.

Плюсы:

• очень простой монтаж;
• небольшая толщина мата (3-4 мм) и возможность обойтись без стяжки позволят сохранить высоту помещения;
• быстрота нагрева, уже через 30-40 минут после включения будет достигнута заданная температура;
• возможность укладки при косметическом ремонте;
• монтаж можно производить в любых по форме помещениях;
• срок службы термоматов до 15-20 лет.

Минусы:

• термомат стоит дороже кабеля;
• нагревательные маты ниже по мощности, чем кабель, поэтому могут использоваться только в качестве дополнительного обогрева;
• если укладка велась в плиточный клей, то включать теплый пол нельзя будет 7-10 дней, если в стяжку — 21-30 дней.

Термоматы выбирают, когда проводить капитальный ремонт не планируется, и/или же, когда надо сохранить высоту.

Особенности подключения

Электрический теплый пол подключается главным образом через терморегулятор. Безусловно, подобные работы лучше всего доверить квалифицированному специалисту электрику, однако разобравшись со схемами подключения, можно справиться и самостоятельно. В большинстве случаев на самих терморегуляторах предоставляется схема подключения. Отталкиваясь от нее, можно разобраться во всем самостоятельно. Кроме всего прочего, существует два способа того, как можно подключить электрический обогрев:

1. Через щиток.
2. Через терморегулятор.

Если выбран вариант с прямым подключением от электрического щитка, то эту линию необходимо обеспечить отдельным автоматом. Это будет хорошо, так как в случае скачка напряжения, автомат сработает и снимет нагрузку с электрических теплых полов. Можно выполнить подключение терморегулятора через розетку.

Если говорить за терморегуляторы, то они сегодня существуют самых разных видов. Например, это могут быть электронные и механические. При их покупке они комплектуются температурным датчиком, клеммами, инструкцией по монтажу и эксплуатации.

Важно! Существует одно важное условие при подключении теплого пола. Максимальный ток, потребляемый электрическими теплыми полами, должен соответствовать максимальному току, который способен пропустить через себя терморегулятор

Также стоит выделить и другую интересную особенность, которая поможет разобраться с деталями того, как подключить все правильно и быстро. Провода имеют разные цвета:

• Белый – фаза. На схеме преимущественно он обозначается буквой L.
• Синий – ноль. На схемах он изображен буквой N.
• Желто-зеленый – земля.

Что касается проводов, идущих от электрической сети, то они не всегда имеют подобную цветную маркировку. Чтобы найти фазу или ноль, здесь вам потребуется индикатор тока. Если лампочка на индикаторе загорается, значит, это фаза, если нет, то земля.

Виды теплых полов

Чтобы выявить все плюсы и минусы систем, необходимо подробнее разобрать классификацию. Теплый пол электрический подразделяется:

• На инфракрасный;
• Кабельный.

Также выпускается такая разновидность, как инфракрасный стержневой.

В отличие от электрических систем, водяной теплый пол бывает только одного вида, однако в качестве основного материала (труб) может использоваться как наиболее востребованные сегодня металлопластик или полипропилен, так и термостойкий или сшитый полиэтилен, а также медь.

Большой популярностью сегодня пользуются электрический кабельный вариант и водяной из полиэтиленовых труб, поэтому выбирать будем между ними.

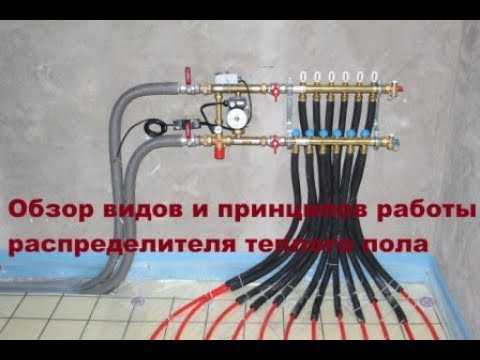

Водяной теплый пол

Конструкция представляет собой разветвления труб, по которым течет вода. В качестве теплоносителя могут выступать и другие растворы, например, гликоли. Сфера применения практически не ограничена (кухни, спальни, прихожие, ванные и др.).

Наиболее рентабельно использовать водяной теплый пол в доме с газом. Кроме того, система как нельзя лучше подходит для жилищ, где расстановка мебели пока не была распланирована.

Преимущества водяного теплого пола следующие:

• Возможность сплошного монтажа, что обеспечит равномерный обогрев. То есть трубную систему можно прокладывать по периметру всей комнаты. А вот электрические нужно устанавливать только на те участки, на которые не будет ставиться мебель.
• Отсутствие необходимости закладки скрытой электропроводки;
• Ремонтопригодность. При повреждении трубы можно достаточно легко произвести замену.
• Функция энергоносителя может быть возложена как твердотопливные, газовые и электрические котельные установки, а также системы теплого насоса. Именно тип котла играет определяющее влияние на общую сумму расходов на эксплуатацию.

Есть еще одно достаточно спорное преимущество – дешевизна эксплуатации. Действительно несколько лет назад установить водяную конструкцию было намного дешевле, поскольку стоимость газа была ниже электричества.

Сейчас же наметилась тенденция повышения цены за кубометр природного ресурса. Тем не менее, на сегодняшний момент, обслуживание водяных систем пока дешевле, нежели кабельных.

Есть у системы и существенный минус – трудоемкость самостоятельного монтажа.

Во-первых, чтобы закрепить трубы к полу необходимо просверлить не один десяток отверстий.

Во-вторых, для обеспечения оптимального и эффективного прогрева следует залить достаточно толстый слой стяжки.

К недостаткам можно также отнести вероятность деформации и впоследствии протечки полиэтиленовой трубы.

Электрические полы

Каждый вид электросистем отличается по техническим характеристикам. Для примера, инфракрасные установки не требуют сооружения цементно-песчаной подушки (стяжки), а кабельные – наоборот.

Чтобы определиться, что выбрать: теплый пол водяной или электрический, необходимо сравнить кабельные конструкции с водяными. Электрические также универсальны в применении и могут прокладываться как во всем жилище, так и в отдельных комнатах.

Электрический теплый пол имеет следующие преимущества:

• Неоспоримый плюс – легкость монтажа, что сокращает время ремонтных работ. Стяжка должна быть не такой толстой, а в некоторых случаях ее и вовсе можно исключить (инфракрасная пленка, случай с электрополом в матах, когда укладка отлично осуществляется в слой плиточного клея и т. п.).
• Возможность монтажа непосредственно под декоративный финишный материал;
• Допустимо обогревать небольшие отдельные помещения (санузлы, балконы, кладовые), исключая необходимость установки котла и разветвления труб.

Минусов несколько:

• Высокая смета расходов на эксплуатацию;
• Нельзя монтировать под тяжелые предметы из-за большой вероятности перегорания кабелей под грузом. Вдобавок, точечная нагрузка тоже может губительно сказаться и привести к поломке.
• При поломке нужно заменить весь участок кабеля или мата. Локальный ремонт невозможен.

Некоторые отмечают, что электромагнитное поле, создаваемое такими система обогрева, негативно влияет на человека, однако научного подтверждения этому нет.

Особенности выбора различных видов теплого пола

Для каждого вида теплого пола существует ряд специфических критериев выбора. Их нужно учитывать, чтобы добиться максимальной эффективности работы отопительной системы.

Кабельный пол

Резать кабель не рекомендуется

У кабельных систем в первую очередь нужно учитывать длину провода. Если пленочные элементы можно укоротить, то кабель резать не рекомендуется. Его нужно брать строго по размеру помещен. Укорачивание приведет к тому, что он будет работать в аварийном режиме, а это неизбежно приведет к уменьшению срока службы

При выборе кабелей необходимо обращать внимание на следующие параметры:

• диаметр сечения;
• рекомендованная высота стяжки;
• оптимальный шаг укладки;
• длину;
• мощность;

• рекомендованную площадь помещения;
• удельное тепловыделение (Вт/п.м);
• минимально допустимый радиус изгиба;
• термостойкость изоляции;
• наличие и тип защитного экрана

Нагревательные маты

У нагревательных матов должен быть экран

При их выборе нужно учитывать:

• ширину полотна —она составляет 500–1000 мм и подбирается в зависимости от размеров и конфигурации площади, на которой необходимо разложить нагревательный элемент;
• толщину мата — зависит от диаметра кабеля и материала для подложки, может достигать 50 мм;
• мощность — в среднем этот параметр варьируется в пределах 100–200 Вт/м².

У нагревательных матов должен быть экран. Он заземляется и выравнивает электрические потенциалы. Если экрана нет, при монтаже теплого пола придется устанавливать металлическую сетку, поскольку это требование содержится в правилах ПУЭ.

Выбор ИК-пленки

Важно обратить внимание на мощность

Первый критерий, который учитывают при покупке пленочного пола – это мощность. Для комфортных условий в помещении необходимо определить необходимую степень обогрева и квадратуру теплых полов. Номинальная мощность может варьироваться в пределах 100–250 Вт/м². Более точный показатель зависит от области применения системы обогрева:

• жилые комнаты и кухни в частных домах и на первых этажах — от 140 до 160 Вт/м²;
• туалеты, ванные комнаты, другие помещения с повышенной влажностью — от 150 до 180 Вт/м²;
• кухня и жилые комнаты в квартирах выше первого этажа — от 120 до 150 Вт/м²;
• лоджии, балконы, остекленные веранды и террасы — от 180 до 250 Вт/м².

Также при выборе ИК-пленки нужно учитывать дополнительные параметры:

1. Ширина рулона. Она варьируется в пределах 500–1000 мм и подбирается по площади конкретного помещения.
2. Толщина пленки. Не рекомендуется покупать ИК-полотна тоньше 3 мм.
3. Состояние карбоновых полос — необходимо поднести пленку к свету и убедиться, что нагревательные элементы не просвечиваются. Слишком тонкий слой графита — плохой признак и путь к недолговечности.
4. Цвет промежуточных полос между нагревательными блоками. Он может быть мутным или прозрачным, предпочтение лучше отдавать пленкам с мутными промежутками, так как они прослужат дольше.
5. Способ соединения графитовых полос с токопроводящей сеткой. В большинстве случаев в этих целях используют серебро, которое добавляют в графитовую пасту. При использовании такой технологии существует риск быстрого отслоения шины.

Разновидности теплого электрического пола по типу системы, обогрева и монтажа

По виду системы различают:

1. Кабельный пол. Кабель — главный компонент, преобразующий электроэнергию в тепло. Система подходит как дополнительный или основной обогрев. Устанавливается с полом из плитки, каменным полом, керамогранитом.
2. Пленочный пол. В основе лежит пленка, нагревающая помещение по инфракрасному принципу: сначала — предметы, после – воздух. Сильное свойство – простота монтажа и небольшие размеры конструкции. Подходит этот теплый пол под ламинат, паркет, линолеум, ковролин.
3. Стержневой пол. Система функционирует по инфракрасному принципу, но имеет более надежную структуру, чем пленочный пол. В конструкции использованы стержневые излучатели, которые соединены параллельными проводниками. Не слишком распространенное решение.

По типу обогрева различают два вида систем:

1. Конвекционные. Состоит из нагревательного кабеля и мата, работает по конвекционному типу. Нагрев проходит в последовательности – стяжка, напольное покрытие, воздух. Затем нагретый воздух поднимается, охлаждается и возвращается вниз, и так происходит по кругу. Помещение прогревается равномерно, а температура пола выше температуры воздуха.
2. Инфракрасные. Конструкция представляет собой пленки, карбоновые стержни. Первым нагревается напольное покрытие, затем — предметы и человек, а после — воздух. Преимущество системы – несколько выше скорость разогрева при небольших потерях ценной энергии. В сравнение с конвекционными полами экономится до 60% энергии.

По типу монтажа различают такие виды полов:

1. В стяжку, плиточный пол. Подходит для кабельных, стержневых полов, создается во время капитального ремонта.
2. Без стяжки. Монтаж проводится под напольное покрытие в процессе косметического ремонта. Метод подходит для пленочных, инфракрасных полов.

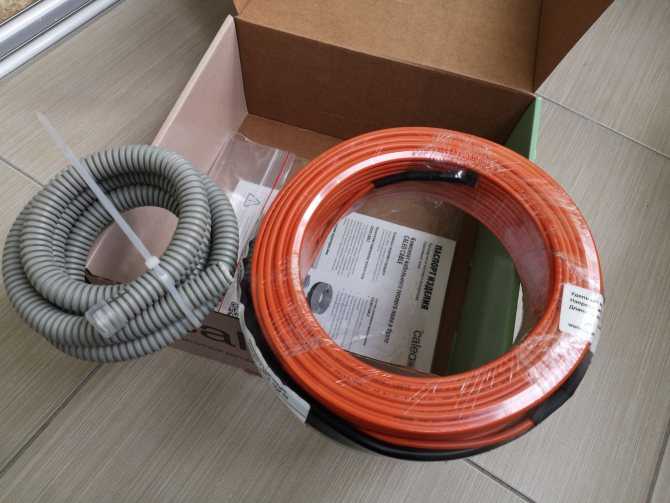

Кабельный теплый пол

Создание проводится с использованием одножильных и двужильных кабелей толщиной 5-7 мм. С помощью их формируют змейку с определенным шагом. Шаг влияет на мощность системы.

Для предупреждения потерь тепла монтаж проводится на теплоизоляционный слой и промежуточную стяжку. Высота стяжки зависит от толщины кабеля. Чтобы контролировать обогрев помещения подключается терморегулятор.

Нагревательный мат

Система представляет собой кабельный пол, который размещен на сетке, что позволяет облегчить монтажа. Нагревательный мат имеет определенный шаг и мощность. В большинстве случаев она составляет 100-150 Вт/м2, иногда – 200 Вт/м2.

Монтаж пола возможен не только в стяжку, но и без нее – в плиточный клей, с последующей укладкой плитки. Термоматы – хорошее решение, если не предполагается капитальный ремонт и нужно сохранить уровень пола в комнате.

Пленочный пол

ИК-пол пленочный функционирует по типу преобразования электрической энергии в инфракрасное излучение, то есть сначала идет нагрев предметов, затем – воздуха от предметов. Принцип нагрева считается самым «здоровым», так как функционирует по типу солнечных лучей. В отдельных случаях система устанавливается на стены.

ИК-пленка состоит из полиэстерных слоев с медными токопроводящими шинами, карбоновыми полосами. Толщина пленки составляет всего лишь 0,4 мм, ширина – 50-100 см, длина – 50 см. Для облегчения работ предусмотрены линии отреза.

Пленка укладывается на ровное основание под паркет, ламинат, ковролин, линолеум. Для соединения применяются контактные клипсы. В некоторых случаях сверху пленки дополнительно монтируется слой фанеры, ДВП.

Стержневой пол

Принцип функционирования примерно такой же, как и пленочного аналога, но конструкция состоит из параллельных гибких стержней, что придает системе повышенную прочность и надежность. Укладка возможна в стяжку, плиточный пол. Диапазон мощности стержней — 130-160 Вт/м2.

Проект системы обогрева

Планируя устройство теплого пола в своей квартире либо частном доме, любой хозяин должен начинать с разработки проекта этой системы. Следует учитывать, что кабель не должен укладываться под мебель, а также бытовые приборы с большим весом (стиральную машину или холодильник), что позволит избежать излишней нагрузки на систему. Если этого не предусмотреть, то движение нагретого воздушного потока будет неправильным, поскольку он начнет возвращаться к источнику тепла.

Рекомендуется покупать мебель на ножках в комнаты с теплыми полами. При разработке проекта необходимо следить, чтобы расстояние между соседними витками составляло не менее 10 см.

Существуют следующие виды теплого пола:

1. Маты.
2. Греющий кабель.
3. Стержневой.
4. Пленочный.

Электрический пол под плитку в матах представляет собой наиболее распространенный вариант для монтажа системы обогрева. Но тут есть необходимость заливки бетонной стяжки, имеющей такие минусы:

• увеличение нагрузки на плиты перекрытия (что является нежелательным в многоэтажных домах);
• уменьшение высоты потолка;
• необходимость проведения мокрых работ, что не всегда подходит хозяевам дома;
• долгий период застывания раствора.

Нагревательные маты Устройство греющего кабеля требует тщательных расчетов. Они являются более сложными, чем определение длины нагревательных матов, технология укладки которых на поверхности основания является более простой. Исключается необходимость расчета расстояния между витками кабеля.

Греющий кабель

Некоторые системы теплых полов, к примеру, нагревательные маты Электролюкс, имеют специальную подложку. Она не позволяет смещаться этим элементам после заливки бетонной стяжки. Для получения куска необходимых размеров нагревательные маты следует разрезать.

Электрический теплый пол

Давайте обратимся к электрическому теплому полу.

Законодательство не запрещает установку системы в многоквартирных домах, потому что они не влияют на состояние коммуникаций соседей.

В отличие от системы «водяной пол» электрические полы вы включаете в любое время, когда вам это необходимо, выставляя с помощью терморегулятора необходимую температуру.

Независимость теплых электрических полов от центрального отопления является важным их качеством: вы можете включать систему в действие и в то время, когда в других квартирах холодно, и отопление еще не включено.

Электрические полы можно отремонтировать только в месте неисправности, а демонтировать их в данном случае не нужно.

Теплые полы для кухни

Теплый пол – вещь не первой необходимости и при этом увеличивает энергопотребление, да и сама по себе система обогрева и ее установка требуют вложений. Возникает вопрос, нужен ли теплый пол на кухне? На наш взгляд, во многих случаях он действительно нужен и стоит своих денег.

Теплый пол на кухне необходим в случае, если:

• Вы планируете присоединить к ней лоджию и хотите уравнять температуру в двух частях помещения.
• Вы хотите отделать пол плиткой или ламинатом, в то время как в доме живет ребенок.
• Вы и ваши домочадцы любят ходить босиком.
• Вы живете над подвальным помещением, на первом или втором этаже.
• Если квартира отапливается недостаточно хорошо.
• Или если вы просто желаете сделать кухню комфортнее.

Теплый пол на кухне может быть не особенно нужен (разве что в межсезонье), если:

• Квартира отлично отапливается, а на полу уложена пробка, линолеум или какое-либо деревянное покрытие.
• Окна кухни выходят на юг или юго-запад, а значит летом большую часть времени помещение заливается солнечным светом.
• Вы и ваша семья предпочитаете ходить по дому в тапочках.
• В доме нет и не планируется появление маленького ребенка.

Итак, главное преимущество такой системы обогрева – комфорт. Далее рассмотрим, какие виды теплых полов бывают, их плюсы и минусы, и как минимизировать затраты на их создание.

Виды электрических теплых полов

Решившись на укладку теплого пола, первым делом вам нужно выбрать подходящую для вашего случая систему. Электрический теплый пол может работать по принципу конвекционного (кабельный теплый пол) и инфракрасного излучения (пленочная и стержневая система). Давайте рассмотрим все виды электрических теплых полов подробнее.

Кабельный

В целом, кабельный обогрев пола можно назвать устаревшим, но все же он до сих пор востребован. Кабельный теплый пол бывает разным: резистивным и саморегулирующимся, двух- и одножильным, экранированным и неэкранированным, с изолирующим тефлоновым или ПВХ-покрытием, в виде матов или самостоятельного кабеля, мощным или маломощным.

Чаще всего для обогрева кухни в городской квартире выбирают резистивные системы с двухжильным экранированным кабелем малой мощности в виде матов.

Для обогрева холодных кухонь, например, на веранде дома или кухни с присоединенной лоджией, стоит выбрать мощную систему.

Что касается выбора покрытия, то здесь дело за вами – тефлоновое покрытие надежнее и тоньше ПВХ, но удорожает систему на 15-20%.

Кабельный теплый пол является частью «пирога» с утеплением, черновой стяжкой и алюминиевой фольгой, направляющей тепло в помещение. Нагревательный кабель заливается 3-4 см цементно-песчаной стяжки, после чего укладывается чистовое покрытие.

Укладка кабельного инфракрасного теплого пола в виде матов

Плюсы: Может укладываться под любое напольное покрытие, в том числе под плитку.

Минусы:

1. Так как укладывается кабельная система прямо в бетонную стяжку, то она доступна только для тех, кто планирует провести капитальный ремонт.
2. Еще один недостаток – если сломается один участок кабеля, то из строя выйдет вся система.
3. Кабельный теплый пол можно устанавливать лишь там, где не будет стоять тяжелая мебель, например, кухонный гарнитур или диван. В противном случае, в местах давления кабель будет перегреваться и, в конце концов, сгорит.
4. В несколько раз большая потеря тепла по сравнению с инфракрасными системами обогрева. Тепло в данном случае поднимается к потолку и «скапливается» там. Это значит, что большая часть энергии тратится бесполезно.
5. Потребляет больше электроэнергии, чем инфракрасные пленочные или стрежневые теплые полы.

Подробная инструкция по укладке кабельного нагревательного мата своими руками представлена в следующем видео:

Пленочный

Сами пленочные полы классифицируются по материалам, используемым для пленки. Это может быть:

• Биметаллическое соединение на основе алюминия или меди.
• Углеродная пленка с медью и карбоновыми элементами.

Плюсы:

1. Расстилается непосредственно под покрытие (линолеум, ламинат, паркет) без стяжки. Это значит, что поднимать уровень пола и проводить капитальный ремонт не понадобится.
2. Экономит до 20% потребления электроэнергии.
3. Из-за параллельного соединения нагревательных элементов, поломка одного из участков не приводит к поломке всей системы.
4. Потери тепла в несколько раз меньше по сравнению с кабельными полами.

Популярные производители комплектующих

При обустройстве водяного тёплого пола выбрать нужные комплектующие несложно, так как большинство производителей таких систем, выпускают и комплектующие к ним. Кроме того, некоторые изготовители стали производить смесительные узлы, что избавляет пользователей от необходимости устанавливать отдельный циркуляционный насос.

К самым проверенным производителям, которые изготавливают полимерные трубы со сроком службы более 50 лет, относятся:

• «Valtec»;
• «De Dietrich»;
•  «Acv»;
• «Ctc»;
• «Buderus».

Помимо этого, данные компании выпускают пульты управления, что позволяет отслеживать работу системы в любом месте дома.

В заключении можно сказать, что по эффективности водяные тёплые полы превосходят другие виды отопительных приборов. Ведь, ресурс не тратится на обогрев воздуха под потолком.

Решив установить нагревательные полы, внимательно изучите все возможные схемы монтажа данных систем, а также, как работают водяные тёплые полы в квартире или доме, чтобы подобрать оптимальный вариант для себя.

Видео пособия

8 Как работает распределитель теплого пола

Watch this video on YouTube

Водяной теплый пол VALTEC. Схема Работы с насосно-смесительным узлом

Watch this video on YouTube
