Выбор труб для монтажа газопровода

Газификация загородного дома — выбираем трубы

Составные части подходящего для частного коттеджа газопровода

Проведение в частное жилище газа, или просто газификация, – сложная задача, к которой нужно подходить максимально ответственно. Все связанные с обустройством системы работы необходимо проводить тщательно и аккуратно; лучше всего, чтобы работой занимался не сам хозяин, каким бы профессионалом он ни был, а бригада квалифицированных, обладающих большим опытом специалистов. Помимо прочего, у таких мастеров следует ещё раз уточнить, можно ли проводить газ полипропиленовыми трубами, и, сообразуясь с материалом статьи и их ответом, принять окончательное решение.

В любом случае, какой бы материал труб владелец постройки ни выбрал и чьими услугами он бы ни воспользовался, ему следует как можно тщательнее выполнять работы или контролировать процесс их выполнения в соответствии с предписаниями пожарной безопасности.

В систему подачи газа входят следующие составляющие:

  1. Газгольдер. Представляет собой предназначенный для хранения природного газа толстостенный резервуар.
  2. Трубы для транспортировки топлива. Как упоминалось выше, это могут быть ПВХ трубы для газа, полипропиленовые газовые трубы или изделия из других материалов.
  3. Конечные элементы цепи, в которых происходит сгорание газа: водонагреватели, работающие на газе плиты, камин, газовый котел и т.п.

Окончательно принять решение о допустимости транспортировки газа по полипропиленовым трубам в конкретном случае можно, основываясь на расчётах объёма подаваемого газа, типа и характеристик грунта, в котором будет пролегать трубопровод и коррозионной угрозы для всех элементов цепи и материальных возможностях хозяина частного дома или коттеджа.

Что такое внутренний газопровод

Внутренним газопроводом называется вся система газовых труб, расположенная внутри здания. Внешней границей внутренних газоводов является наружная поверхность стен или ограждающих конструкционных элементов здания, а их продолжительность учитывается до потребителей — газоиспользующего оборудования. Говоря проще, это — все газовые трубы, входящие в стену здания и ведущие к приборам потребления. Состоит из различных элементов:

Схемa гaзопровода котельной

  • Вводы.
  • Стояки.
  • Квартирные разводки.

Все элементы системы, кроме внутриквартирных, должны располагаться в нежилых помещениях (подъездах), чтобы имелась возможность периодического осмотра труб. Также в подъездах должна располагаться запорная арматура, требующая проверок.

Диаметры стальных труб. Таблица размеров в дюймах и мм.

Её величество труба! Безусловно, она делает нашу жизнь лучше. Примерно так:

Ключевая характеристика любой цилиндрической трубы – это её диаметр. Он может быть внутренним (Dу) и наружным (Dn). Диаметр трубы измеряется в миллиметрах, но единица измерения трубной резьбы – дюйм.

На стыке метрической и забугорной систем измерения как правило возникает больше всего вопросов.

Кроме того,реально существующий размер внудреннего диаметра часто не совпадает с Dy.

Дюймы против мм. Откуда путаница и когда необходима таблица соответствия

Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо – и водогазоснабжении.

А трудность в чем?

Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).

Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема – несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).

Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто – читайте дальше.

Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.

Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной – 25,5 мм. Последнее значение стоит довольно близко к равенству 1”=25,4 но все же им не является.

Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.

Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 – 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.

В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам – из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.

Диаметры стальных труб Информационный портал про загородное строительство. Только актуальная информация про недвижимость, схемы монтажа, описание материалов, сравнительный анализ технологий, поделки своими руками. Полезно каждому владельцу собственного дома или коттеджа.

Особенности монтажа газовых ПЭ труб

Газовые полиэтиленовые трубы необходимо прокладывать в земле или в помещении, чтобы на них не попадали солнечные лучи. Коммуникации из полиэтилена нельзя прокладывать вблизи дымоходов и труб отопления – при перегреве ПЭ «ведет», при возникновении нештатных ситуаций с дымоходом полиэтиленовые конструкции могут воспламениться.

Полиэтиленовые коммуникации нужно хорошо закреплять на стенах с небольшим шагом. Полиэтилен – почти идеальный материал для прокладки коммуникаций в земле.

Самая главная особенность монтажа газовых труб в том, что нельзя монтировать газовые коммуникации самостоятельно, даже если вы умеете это делать. Газ – источник повышенной опасности, и малейшая утечка может привести к гибели.

Поэтому для монтажа следует привлекать специализированную фирму с лицензией на монтажные работы по прокладке газовых коммуникаций и установке оборудования. Желательно также, чтобы кроме лицензии у фирмы были хорошие отзывы ваших знакомых или работников Горгаза. И не забудьте прокладку или замену газопровода согласовать с Горгазом (и обязательно утвердить проект).

Способы соединения

Соединять полиэтиленовые газовые трубы можно с помощью пресс-фитингов, сварки встык, электромуфтовой сварки (при помощи терморезисторных муфт). Обжимные, или компрессионные фитинги применять нельзя, как и надвижные и пуш-фитинги – они дают недостаточную герметичность соединения.

Как правильно сваривать

Самое надежное и герметичное соединение получается при сварке с помощью терморезисторных муфт. В таких муфтах внутри установлены нагревательные элементы. В муфту вставляются два патрубка, фитинг подключается к сварочному аппарату, сама муфта и патрубки разогреваются, затем охлаждаются и полимеризуются. Такие муфты довольно дороги. Магистральные трубопроводы большого диаметра (больше 315 мм) сваривают только таким способом.

Для труб с толщиной стенки не меньше 5 мм применяют стыковую сварку. Соединение при этом получается менее надежным, чем при сварке терморезисторными муфтами. Соединяемые торцы ровно обрезают, зачищают, удаляют грязь, обезжиривают, вставляют в специальный паяльник, стыки разогревают и плотно сжимают.

Выдерживают в течение примерно 10 минут до полимеризации полиэтилена, затем не двигают стык еще хотя бы полчаса, пока место спайки полностью не остынет. Для стыковой сварки крупных трубопроводов существует специальное оборудование.

Необходимо уделять внимание подготовке свариваемых торцов – от этого зависит качество сварного шва

№8. Требования безопасности при прокладке газопровода

Прокладка и функционирование газопровода сопрягается с большими рисками. Чтобы обеспечить полную безопасность, необходимо соблюдать ряд правил. Прежде, чем начинать работы по подключению частного дома к централизованному газопроводу, необходимо уведомить об этом местную газовую службу. Он должна сообщить о параметрах давления в газопроводе, к которому осуществляется подключение, и провести техническое согласование, после чего составляется проект работ.

В соответствующих СНиПах и правилах пожарной безопасности указано, как и где должны проходить трубы газопровода, чтобы обеспечить максимальную безопасность их эксплуатации.

Надземный газопровод используется на предприятиях, а также в тех случаях, когда почва имеет повышенную коррозионную активность. В этом случае руководствуются такими нормами:

  • высота трубы в месте скопления людей должна быть не менее 2,2 м, над проезжей частью – более 5 м;
  • в местах, где отсутствует движение людей и транспорта, допускается монтаж на высоте 0,35 м;
  • в местах пересечения с системами электроснабжения необходимо организовать электрозащиту.

При подземной прокладке газовых труб к дому необходимо придерживаться следующих правил:

  • глубина расположения труб зависит от глубины промерзания грунта, но, в любом случае, не ниже 0,8 м. На участках, где проводятся пахотные работы или обильное орошение, прокладывать трубы лучше на глубине не менее 1,2 м;
  • расстояние газопровода от дороги – не менее 3 м;
  • расстояние трубопровода низкого давления до стены дома – не менее 10 см, ввод в жилище осуществляется посредством гильзы.

Теперь самое интересное – нормы монтажа труб газопровода внутри квартир и домов:

  • в жилых помещениях газовые трубы располагаться не могут;
  • запрещен монтаж газовых труб в труднодоступных местах, их нельзя прятать за декоративной обшивкой. Исключения составляют те случаи, когда внешний декор можно легко убрать в случае необходимости, чтобы предоставить доступ ко всей трубе;
  • высота расположения газовой трубы от пола – не менее 200 см;
  • монтаж газовых труб возможен в помещениях с высотой потолка не менее 220 см и нормальной вентиляцией;
  • при нахождении газопровода на кухне вентиляция этого помещения не может быть смежной с жилыми комнатами;
  • газовая труба не должна перекрывать оконные и дверные проемы;
  • длина гибкого участка газопровода не должна быть более 300 см;
  • потолок над газопроводом должен быть отделан негорючей штукатуркой;
  • для монтажа газовой колонки необходима стальная или оцинкованная вытяжная труба, но ни в коем случае не гофрированная алюминиевая. Естественно, необходимо предусмотреть в конструкции колонки наличие предохранителя, который перекроет подачу газа, если пламя погаснет;
  • расстояние от тонкостенной металлической трубы до электрического кабеля должно быть не менее 25 см, до щитка – 50 см;
  • лучше исключить соседство газовых труб и охладительных приборов;
  • прокладка газовых труб в кухне по полу, под раковиной или около посудомоечной машины запрещена;
  • труба должна быть надежно закреплена на стене с помощью хомутов и скоб.

Что же касается диаметра труб, то при расчете необходимо использовать такие параметры, как длина газопровода, температура газа, допустимое падение давления, тепловую мощность оборудования и расход газа. Чтобы правильно рассчитать диаметр труб газопровода, необходимо воспользоваться сложными формулами – лучше доверить эту задачу проектировщикам. В сети есть онлайн-калькуляторы, которые смогут быстро рассчитать требуемый диаметр в зависимости от введенных данных. Также на помощь могут прийти специальные таблицы.

Статья написана для сайта remstroiblog.ru.

Расходные материалы и необходимое оборудование

Для подсоединения трубопровода к оборудованию или для стыковки разных секций сети друг к другу необходимы соединительные элементы. Выпускаются изделия для пластиковых, металлопластиковых и стальных труб. Есть также универсальные и переходные соединители, которые позволяют стыковать изделия из разных материалов.

Различают несколько основных классов.

  • Муфты и переходники – фитинги, используемые для соединения прямых отрезков и удлинения газопровода. Также применяются для подключения трубопровода к кранам или к другому оборудованию. На стальной газопровод ставится диэлектрическая муфта для газа – она предупреждает прохождение электрического тока и увеличивает срок эксплуатации. Переходники в отличие от муфты имеют разный диаметр на противоположных концах. Элементы используются для стыковки труб с разным сечением.
  • Уголки и отводы – соединители, которые позволяют изменить направление линии. Требуются в тех случаях, когда гибка невозможна. Допускается соединение пайкой, сваркой, накручиванием на резьбу.
  • Водорозетка – специальный, по большей части декоративный элемент, предназначенный для подключения труб, распложенных внутри стены. Это своего рода внешний выход линии. Водорозетки изготавливают из бронзы и латуни.
  • Тройники и крестовины – детали, которые соединяют не 2, а 3 или даже 4 трубы. Используются при организации разводки на несколько комнат.
  • Гильзы – напоминают короткий отрезок трубопровода из металла. Гильза нужна при прохождении газопровода через стену или перекрытие частного дома или квартиры. Она защищает сеть при усадке стены.
  • Заглушки – эта деталь замыкает ветку трубопровода. Нельзя путать этот род фитинга с временной заглушкой, которую ставят при ремонте.

Какая труба используется для газа внутри дома

Если раньше трубы для прокладки газопровода состояли почти всегда из металлических вариантов, то теперь все изменилось и металлопластиковая газовая труба уже никого не удивляет. Более того – последние варианты сегодня используются все чаще по причине простоты монтажа, а также возможности выдерживать низкое и среднее давление.

При этом компоненты для создания газопровода в доме должны соответствовать некоторым важным требованиям:

  • Фитинги и трубы, из которых состоит газопровод, должны обеспечивать максимальную герметичность. В отличие от воды утечка газа является недопустимой, так как может привести к настоящей катастрофе;
  • Несмотря на то, что природный газ не оказывает окисляющего воздействия на металл, коррозия все равно представляет опасность. Изнутри труба не повредится, поэтому обрабатывать ее не нужно, а вот снаружи трубопровод должен быть абсолютно стоек к данным деструктивным процессам;
  • Ни в коем случае не экономьте на качестве всех материалов. Газопровод собирается один раз и надолго, поэтому позволить себе потратиться однажды вполне можно, ну а взамен вы получите спокойствие. Помните, что все те компоненты, из которых состоит ваш газопровод, должны иметь необходимые сертифицирующие документы.

Классификация магистральных труб

По материалу

Стальные

Получили наибольшее распространение за счет надежности, относительно невысокой цены и простоты сварки. Применяются во всех типах магистральных трубопроводов, но, в последние годы, процент использования стальных труб неуклонно падает. Основные причины этого низкая коррозионная стойкость материала, потребность в большом количестве компенсаторов различного типа при в трубопроводах, высокая трудоемкость прокладки.

Соединения стальных труб осуществляют с помощью сварки. От коррозии используют метод катодной защиты или покрытие битумно-резиновой изоляцией. Для транспортирования сильно агрессивных сред, применяют стальные трубы с внутренней изоляцией.

Чугунные

В основном применяются в системах водоснабжения и водоотведения. Достоинства — долговечность и коррозионная стойкость включая стойкость к коррозии под воздействием блуждающих токов. Применяются для магистралей в условиях больших нагрузок на грунт. Современные образцы изнутри покрываются цементно-песчаным составом, для уменьшения скорости образования отложений.

Учитывая то, что коррозионная стойкость зависит от целостности внутреннего и внешнего покрытия, основной недостаток — хрупкость материала, По этой же причине плети трубопроводов имеют ограниченную гибкость, что увеличивает риск протечек.

Для чугунных труб используют стыки с асбестоцементной заделкой, они эластичны, хорошо сопротивляются вибрационным нагрузкам и надежны. Существуют соединения на резиновых кольцах без чеканки.

В настоящее время применение этого типа труб ограничено из-за высокой цены и сложности укладки, обусловленной большим весом.

Полимерные (пластиковые)

Изготавливают из полиэтилена, поливинилхлорида, полипропилена, стеклопластика и др. В основном используются в системах водоснабжения, газоснабжения и тепловых сетях. Вид полимера подбирается в зависимости от санитарных требования (для питьевой воды) и условий эксплуатации.

При достаточной жесткости, такие трубы гибкие и эластичные, что позволяет компенсировать небольшие сдвиги грунта и тепловое расширение. Полная инертность к транспортируемым средам и устойчивость ко всем видам коррозии обеспечивают длительный срок службы. Для наземной прокладки используют предизолированные трубы — устойчивые к ультрафиолетовому излучению.

Полимерные магистральные трубы — наиболее прогрессивный вид, по мере развития химической промышленности, область применения постоянно расширяется

Асбестоцементные и бетонные

Отличаются высокой долговечностью готовых конструкций, коррозионной стойкостью механической прочностью и относительно низкой ценой. Внутренняя поверхность устойчива к образованию минеральных отложений и образованию ила. В основном используются для систем технического водоснабжения, водоотведения и канализации. Соединения для этого вида труб осуществляют муфтами с резиновыми кольцами.

По диаметру

К магистральным, по Российским нормативам, согласно ГОСТ 20295-85, относят трубы с диаметром более 114 мм. По европейской классификации — магистральными определяются трубы из любого материала с диаметром более 200мм.

В нефтяной отрасли, в зависимости от диаметра труб для магистральных нефтепроводов существует разделение на классы:

  • I – диаметр более 1000 мм,
  • II – от 500 до 1000мм,
  • III – от 300 до 500 мм,
  • IV – менее 300мм.

По исполнению

По Российской классификации выделяют трубы «обычного» и «северного» исполнения.

  • В хладостойком исполнении к ударной вязкости и доле вязкой составляющей в изломе предъявляются требования, выполнение которых должно обеспечиваться при температуре минус 20 °С, а для образцов с U-образным концентратором при минус 60 °С
  • В обычном исполнении требования смягчены до 0 и минус 40°С соответственно.

По внутреннему рабочему давлению

  • Напорные. Для водоснабжения, газоснабжения, тепловых сетей, нефтегазопроводы.
  • Безнапорные. Используются в системах водоотведения и канализации.

В газовой отрасли, в зависимости от рабочего давления, выделяют трубы для двух классов магистральных газопроводов:

  • Класс I — режимы работы под давлением от 2,5 до 10 МПа (от 25 до 100 кгс/см2),
  • Класс II — рабочий режим в пределах от 1,2 до 2,5 МПа (от 12 до 25 кгс/см2).

По рабочей температуре переносимой среды

  • Используются в холодных трубопроводах (менее 0 °C).
  • В нормальных сетях (от +1 до +45 °C).
  • В горячих трубопроводах (выше 46 °C).

По типу изоляционного покрытия

В целях защиты от коррозионного воздействия применяют покрытия, обладающие свойствами диэлектрика (защита от коррозии, порождаемой блуждающими токами), водонепроницаемости, термостойкости, эластичности и механической прочности.

Разновидности газовых труб

Газовые трубы из ПНД

Достаточно долго для сооружения газопровода использовались только стальные трубы. Причина в уникальном сочетании прочности и стойкости к высокому давлению с относительной тонкостью стенок. Однако стоимость такого газопровода велика, поэтому поиски альтернативы не прекращались.

Сегодня для магистральных труб согласно ГОСТ все еще используются только железные сплавы. А для распределительных, и тем более домовых сетей применяются другие материалы.

Пластиковые

Лучшим вариантом для газопровода выступает полиэтилен низкого давления. Такой материал намного устойчивее к механическим повреждениям и способен выдерживать большой напор природного газа. Допускается применять полипропиленовые и поливинилхлоридные. Используются они гораздо реже, так обладают большим количеством недостатков. Труба из ПВХ не устойчива к действию ультрафиолета и годится для прокладки только подземных коммуникаций.

Применяются и металлопластиковые. Такие изделия армируются алюминиевой фольгой или сеткой. Располагается этот слой между полимерными слоями и с воздухом не контактирует. Армирование придает изделию большую прочность, уменьшает коэффициент теплового расширения. Такая труба сохраняет свои геометрические размеры. Кроме того, полиэтилен проницаем для газов. Алюминиевая фольга предупреждает утечку метана или пропана даже в минимальных дозах.

Если армировать полиэтиленовые трубы, они теряют гибкость, а это усложняет монтаж. Однако чем меньше диаметр, тем проще сгибать трубу. Это позволяет обойтись без многочисленных стыковок.

Металлопластиковые трубы

Полимер для газопровода выбирают с учетом толщины стенки – от этого зависит стойкость к давлению. Выпускают изделия марок ПЭ100+, ПЭ100, ПЭ80 ПЭ63. Газовод с показателем 100+ выдерживает давление в 1,6 МПа.

Газовые шланги

Порой неудачное расположение газового оборудования и внешней системы не позволяет разработать простую внутридомовую схему. В таких случаях применяют гибкие газовые рукава длиной до 3 м. Они позволяют подключить плиту или котел, не загромождая помещение трубами.

Используют 3 варианта.

  • Резиновый шланг с металлической оплеткой – встречается чаще всего. Обычно используется в кухне и в ванной. Привлекает своей высокой прочностью и долговечностью.
  • Резинотканевый – менее устойчив к механическим повреждениям, его нельзя закрепить жестко. Однако такое изделие совершенно не проводит электрический ток. Диэлектрик для газового шланга не нужен.
  • Сильфонный газовый шланг – гофрированная труба из нержавеющей стали с пластиковой оболочкой и с двумя штуцерами для подсоединения. Сильфон практически вечен, так как нержавейка абсолютно устойчива к коррозии, выдерживает давление до 6 атм.

Металлические

Для газоснабжения берут низкоуглеродистую сталь – до 0,25%. В зависимости от типа сетей допускается применять шовные или бесшовные изделия горячей и холодной катки. Самые дорогие – последние, они отличаются максимально высокой прочностью и стойкостью к давлению и применяются при укладке магистралей.

Главными параметрами выбора выступает толщина стенки и диаметр газовой трубы. Нормы следующие:

  • диаметр изделий для внутридомовой сети должен составлять не менее 25 мм;
  • сечение газопровода для распределительной сети – не менее 50 мм;
  • толщина стенок у труб для надземного монтажа составляет не менее 2 мм;
  • толщина стенок для подземных коммуникаций – не менее 3 мм.

При изгибе 90 градусов трубы надо резать и варить

Достоинства и недостатки металлического газопровода обусловлены параметрами материала. Высокая прочность обеспечивает долговечность, однако она же делает монтаж довольно сложным делом. Изгибать фрагменты можно только под небольшим углом. При повороте на 90 градусов изделие нужно резать, а затем соединять сваркой. Прямые отрезки между собой можно садить на резьбу.

Сталь склонна к коррозии, так что трубопровод обязательно окрашивают и повторяют окраску периодически.

Сложны в эксплуатации подземные коммуникации. Контакт металла с землей и водой обеспечивает появление и прохождение электрического тока, который значительно ускоряет коррозию. При монтаже следует использовать диэлектрическую муфту на газовую трубу, а сам трубопровод оборудовать электрической защитой.

Для домовой сети в последнее время нередко используют медные трубы. Материал привлекает своей стойкостью к коррозии и исключительной долговечностью. Кроме того, они очень красивы, а на кухне могут служить даже элементом декора. Такой вариант дорого стоит, но зато не нуждается в электрической защите.

Где и как монтируются полимеры

Какие полимеры разрешены

Полиэтиленовые газовые трубы на данный момент лидируют среди полимеров на рынке газоснабжения, цена на них доступна. Толстостенные полиэтиленовые трубы для газа могут использоваться в линиях 3, а в некоторых случаях даже 2 категории.

Разводка из полиэтилена по дому также вполне допустима. Данный материал не вступает в реакцию с транспортируемой смесью и не боится внешнего воздействия химически активных веществ.

Полиэтилен для магистральных линий.

Но полиэтиленовые трубы для газа имеют несколько существенных ограничений. В частности эти конструкции не рекомендуется использовать, если существует вероятность понижения температуры, ниже -25ºС. Кроме того данный материал боится воздействия ультрафиолетовых лучей, поэтому на солнце такие трубы монтироваться не могут.

Полипропиленовые газовые трубы.

Их прочности вполне достаточно для прокладки открытым способом по квартире, они имеют самую высокую устойчивость к любым химически активным веществам. Полипропиленовые трубы для газа не боятся солнечных лучей и легко стыкуются.

Советы по монтажу

Как говорилось ранее трубы ПНД для газа (ПНД – полиэтилен низкого давления) боятся солнца, обладают малым весом, высокой эластичностью и ограничениями в температурном режиме. Это обуславливает скрытый подземный или внутри стен монтаж конструкций.

Стыковка мягких линий.

Причем под землей такие линии укладываются, только с утеплением, их нельзя размещать в бетонных коробах или оборудованных штольнях, так как в случае утечки, велика вероятность взрыва. В случае же прокладки в стенах следует учитывать коэффициент теплового расширения, которому подвержен данный материал. Линии оборудуются мягкой теплоизоляцией.

При монтаже, учитывайте тот факт, что чем меньше в конструкции будет различных соединительных узлов или переходов, тем стабильней будет давление, следовательно, значительно снижаются энергозатраты на транспортировку. ПНД системы могут соединяться посредством обжимных фитингов или свариваться встык.

Обжимные фитинги подходят только для транспортировки жидкостей, полиэтиленовые газовые трубы могут соединяться исключительно сваркой встык, маркируются они желтым цветом.

Соединение полипропиленовых изделий.

Полипропиленовые трубы для газоснабжения стыкуются традиционным для них способом, с использованием специального паяльника. В соответствии с диаметром изделий подбираются и устанавливаются на паяльник насадки соответствующего размера.

После чего, труба и фитинг надеваются с двух сторон на эти насадки. В течение нескольких секунд происходит разогрев, далее детали соединяются до упора. Не забудьте, что после стыковки, соединение нужно выдержать в неподвижном статическом положении 5 – 7 секунд.

Систему можно запускать в эксплуатацию уже через 20 минут. В случае если разводка делается открытым способом по стене, то крепить ее нужно с интервалом не реже 50 см.

Опрессовка металлопластиковой трубы.

Металлопластиковые линии монтируются только закрытым способом. Это очень удобно, если, допустим, делается евроремонт. Прочный, эластичный материал имеет малый коэффициент теплового расширения, поэтому его можно смело замуровывать в стены.

Этими же трубами удобно обустраивать линии между близко стоящими зданиями в частном строительстве. Бросить ветку из дома в летнюю кухню можно именно с помощью металлопластиковой трубы.

Что же касается соединения металлопластиковых линий, то инструкция разрешает монтаж только пресс фитингами. Труба, при этом, вставляется до упора в обжимную гильзу и обжимается с помощью специального инструмента. Все подобные соединительные системы не рассчитаны на демонтаж, они монтируются стационарно.

Мягкие шланги для газового хозяйства.

На видео в этой статье показаны некоторые моменты, связанные с пластиковыми трубами.

Что такое полиэтиленовая труба для газа?

Полиэтиленовая труба для газа представляет собой полимерное изделие для транспортировки горючих газообразных веществ, изготовленное посредством непрерывной экструзии из ПНД – полиэтилена низкого давления. Такие ПНД трубы предназначены для сооружения магистральных газопроводов и распределительных сетей газоснабжения – для транспортировки газа потребителям.

При изготовлении изделий используется материал марок ПЭ-80 и ПЭ-100. Последний отличается более высокой плотностью, лучшими прочностными и эксплуатационными характеристиками. При одинаковых показателях толщины стенок ПНД труба из ПЭ-100 выдержит давление больше, чем изделие ПЭ-80.

Выбор труб для газопровода

Пластиковые трубы разрешается монтировать в защищенном от ультрафиолета помещении

Какие трубы и почему применяются для внутренних газопроводов, зависит от множества факторов:

  • Назначение – потребителю газ подают с минимальным давлением. При монтаже газоснабжения можно брать металлопластиковые, стальные и медные трубы.
  • Действие ультрафиолета – стальные и медные изделия можно устанавливать в любом месте внутри и снаружи дома. Пластиковые чувствительны к действию солнечных лучей, их располагают в затененных местах.
  • Способ укладки – стальной или медный газопровод прокладывают над землей, под землей, в стенах, на открытых местах. Пластиковый допускается укладывать только под землей снаружи дома и только на открытых местах внутри помещения.
  • Долговечность – дольше всего служат медные. Стальные газовые трубы подвержены коррозии и нуждаются в защите. Их срок эксплуатации короче.
  • Сложность – пластиковые трубы гибкие, соединяются пайкой. Таким образом сооружают контуры любой сложности. Стальные нужно сваривать и соединять через фитинги. Это затрудняет газоснабжение.

Какие трубы лучше использовать для газа

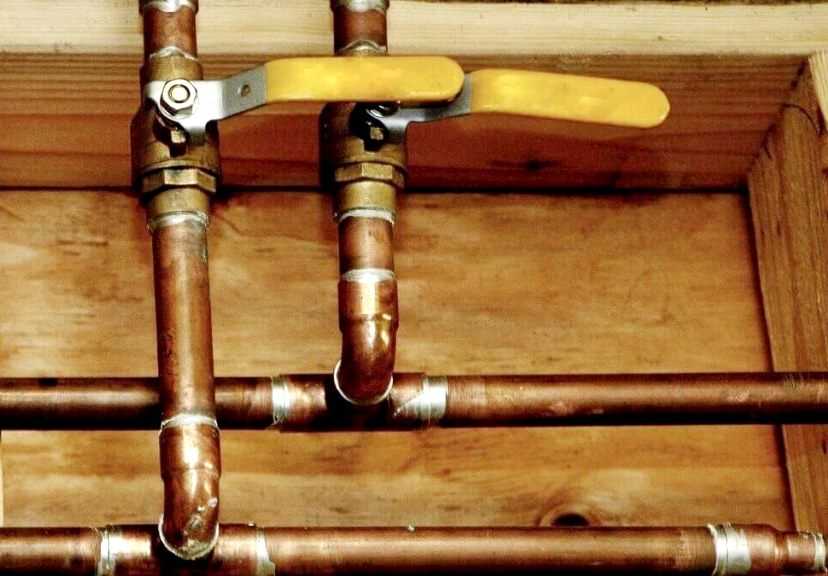

Медь отличается самым длительным сроком эксплуатации

Газопроводные бытовые трубы выполняются из стали и меди. Встречаются также бронзовые и латунные, но крайне редко.

Оба материала обладают главным для газопровода качеством: совершенно не пропускают газ. Оценивают варианты по следующим характеристикам:

  • Медь не корродирует. Срок службы газопровода 50–100 лет. Сталь подвержена коррозии и при самом тщательном уходе не прослужит более 20 лет.
  • Медь пластична. Трубки небольшого диаметра можно гнуть. Стальные нужно сваривать.
  • Стоимость медного трубопровода заметно выше. У стальной газовой трубы цена самая низкая.

Медные трубы намного красивее. Они не нуждаются в периодической покраске и нередко выступают частью интерьера кухни.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Темы о дизайне
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
